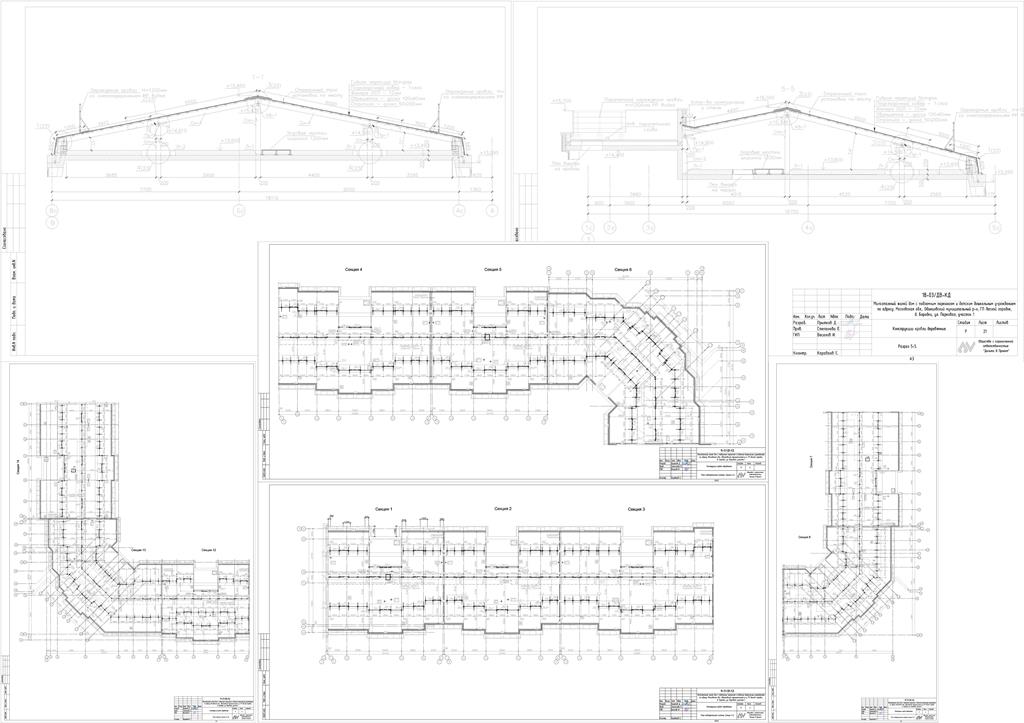

Кровля деревянная малоэтажного жилого дома с подземным паркингом

1. Данный комплект чертежей разработан на основании проекта 18-03/ДВ-АР
2. Ссылочная нормативная документация: СП 20.13330.2016 "Нагрузки и воздействия", СП 64.13330.2017 "Деревянные конструкции"
3. Перекрытие чердачного этажа:
- монолитная ж.б. плита;
- пароизоляционный слой;
- минераловатный утеплитель "ИЗОМИН", 200мм.
4. Кровля скатная мансардная по деревянным стропилам с организованным наружным водостоком.
Конструкция кровли:
- Гибкая черепица "Shinglas";
- ОСП фанера, 12мм;
- Обрешетка из доски 100х40(h)мм.
- Стропильные доски 50х200(h)мм.
5. Для несущих элементов стропильной крыши должны применяться пиломатериалы из хвойных пород по ГОСТ 8486-86 и ГОСТ 24454-80. Качество
древесины для стропильных конструкций и несущих деревянных конструкций должно отвечать требываниям I сорта по ГОСТ 8486-86. Все остальные
деревянные элементы стропильной системы допускается применять качеством II сорта . Влажность древесины не более 20%. Все деревянные
элементы стропильной системы должны быть обработаны биоогнезащитным составом МС (ПКО), ТУ 2494-002-23118566-95 изм. №4. Процесс пропитки
состоит в нанесении раствора препарата МС (ПКО) на очищенную от пыли, мела, извести, краски и т.п. поверхность древесины ровным слоем без
пропусков с помощью кисти, валика, распылителя за 2-3 раза с перерывом между обработками не менее 2-х часов, или погружением в раствор на 20-30
минут. Температура пропиточного раствора должна быть не ниже +10°С. Пропитка мерзлой и обледенелой древесины не допускается. Обработанную
древесину защищать от воздействия атмосферных осадков конструктивно либо отделкой атмосфероустойчивыми красками. Не допускать попадания
препарата на конструкции и материалы, не подлежащие пропитке.
Работы производить на открытом воздухе или в хорошо проветриваемом помещении, применяя индивидуальные средства защиты: спецодежду, резиновые
перчатки, респираторы, защитные очки. Соблюдать правила личной гигиены.
Препарат МС (ПКО) хранят в плотно закрытой маркированной таре, предохраняя от действия прямых солнечных лучей и влаги..
6. Сплошной настил из досок обрешетки выполнить в следующих местах:
а ) по карнизу здания - шириной 300 мм ;
б ) в местах прохода канализационных труб , вентшахт - 300 мм ;
в ) в коньке кровли - 300мм.
7. Рядовые доски обрешетки крепят к стропилам с шагом не более 400 мм .
8. Стыки неразрезных стропильных ног и прогонов располагать на расстоянии 0,2 м от опоры .
9. Для скрепления деревянных конструкций между собой должны применяться гвозди строительные по ГОСТ 4028-63*.
10. Работы по устройству кровли должны производиться с соблюдением действующих правил техники безопасности . Запрещается выполнять
работы во время сильного ветра и на мокрой кровле . При работе на кровле рабочие должны быть обеспечены предохранительными поясами ,
страховочными веревками и нескользящей обувью.
11. Провести испытания кровельного ограждения на прочность и безопасность в соответствии с ГОСТ Р 53254-2009.
