Проектирование стропильной кровли и междуэтажного перекрытия жилого дома

ВФ ИжГТУ
Кафедра Ракетостроения
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"
На тему "Проектирование стропильной кровли и междуэтажного перекрытия жилого дома в г. Казань»
Воткинск, 2009

Проектирование стропильной кровли и междуэтажного перекрытия жилого дома
Планируемый к строительству жилой дом имеет следующие исходные данные:
- этажность – 2;
- стены из оцилиндрованного бревна;
- перекрытия по деревянным балкам;
- кровля из ондулина по деревянным стропилам.
- климатическая зона – сухая;
- расчетная зимняя температура наружного воздуха -34ºС.
- климатический район – 4,
- снеговой район IV, S0 – 2400 Па (240кг/м²).

1 Исходные данные 3
2 Теплотехнический расчет покрытия 4
3 Конструктивный расчет конструкций 7
3.1 Расчет обрешетки 7
3.2 Расчет наслонных стропил 9
3.3 Расчет балки перекрытия 11
4 Указания по производству работ по изготовлению стропильной крыши 14
5 Химические меры защиты от пожарной опасности 15
6 Техника безопасности 16
Список используемой литературы 20

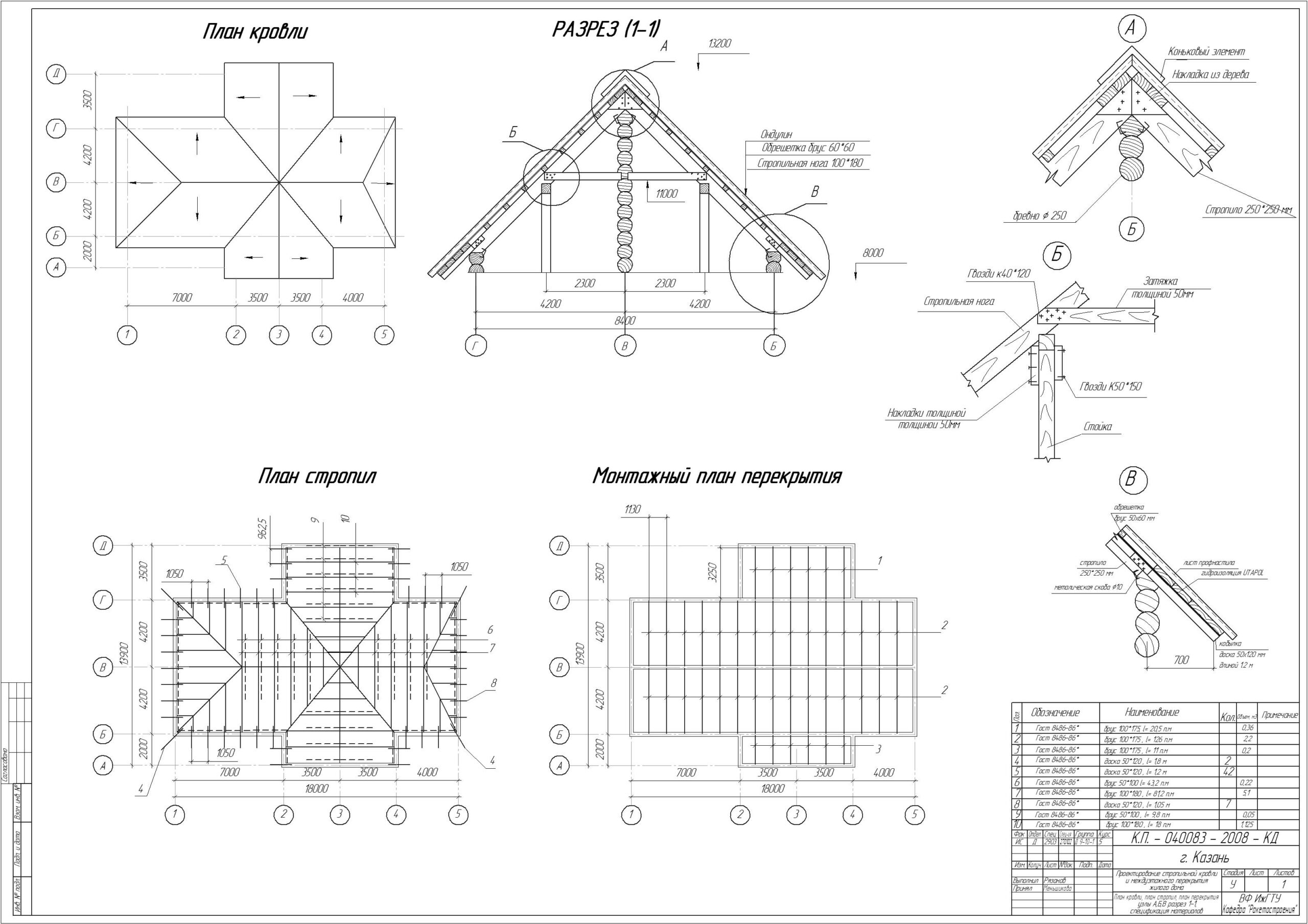

Состав: План кровли, план стропил, план перекрытия Язык документа

Софт: КОМПАС-3D 9

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Проектирование стропильной кровли и междуэтажного перекрытия жилого дома

Чертеж11111.cdw
Юра Р деревяшки.docx
