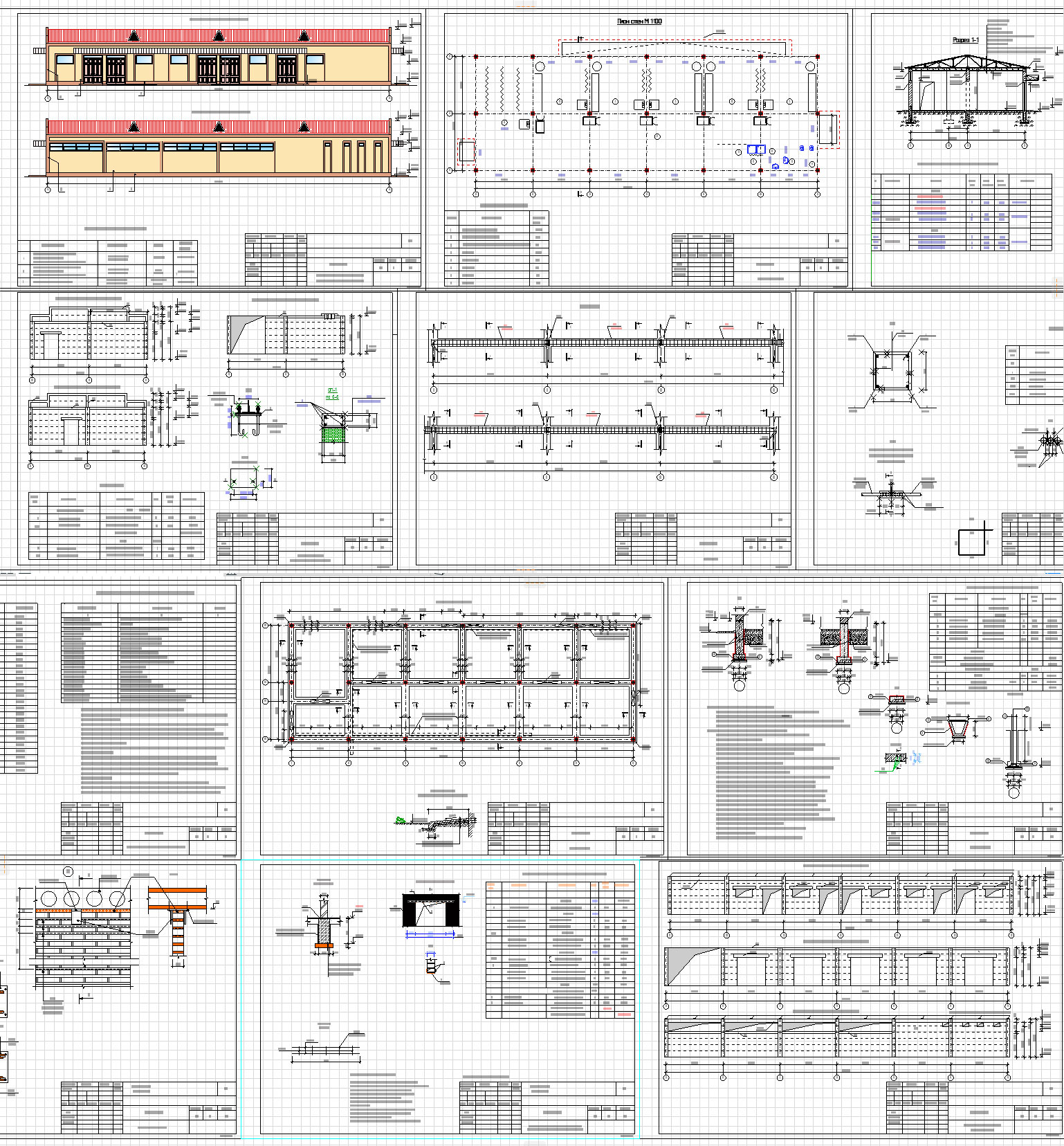

Убойный цех

Архитектурно планировочное решение.
Административно-лабораторный корпус со столовой
Высота здание 3,0 м.
Здание прямоугольное с размерами в плане 9,0Х18,0м
Фундаменты - монолитные, ленточная из бетона кл. В7,5
Стены - Запроектированы из кирпича М 75 по ГОСТ 530-80 на цем/песч. растворе М25 сдобавлением в раствор пластификаторов 1,8кгс/см2 > R =1,2кгс/см2
Перегородки - армокирпичные, толщ. - 120мм.
Перемычки - монолитные из бетона кл. В15
Покрытие - Из сборных железобетонных многопустотных плит
по серии 1.141.1-32с в. 1,2,3 и 1.141.1-28с в. 1,2,3.
Сердечники-монолитные из бетона кл. В12,5.
Кровля- Профнастил -0,5мм
Окна - Инд.из АКFА со стеклопокетом
Двери - Инд.алюминивые типа АКFА
Полы -см. ведомость отделки помещений.
Внутренняя отделка - см. ведомость отделки помещений.
Наружная отделка - см. ведомость наружной отделки.

Исходные данные для проектирования.
Индивидуальный проект
Заключение об инженерно-геологических условиях строительства
Характеристика района строительства.
Площадка строительства согласно КМК относится
к IYA климатическому району.
- Расчетная летняя температура наружного воздуха +34С.
- Расчетная зимняя температура наружного воздуха -12С.
- Сейсмичность района - 7 баллов.
- Сейсмичность площадки - 8 баллов.
- Ветровая нагрузка - 38 КГС/см2.
- Снеговая нагрузка - 50 КГС/см2.
- Глубина промерзания - 1,0м.
Максимальный уровень грунтовых вод на
отметке 2,5 м от сущ. отметки
-Рас.УГВ 1.8м
Характеристика здания:
Класс здания II.
Степень долговечности - II
Степень огнестойкости - II
Степень ответственности - II

Состав: АС ГП Язык документа

Софт: ArchiCAD 16

Файлы:
Убойная цех.pln
