Сибирский государственный автомобильно-дорожный университет СибАДИ
Кафедра «Мосты и тоннели»
Курсовой проект на тему: Проектирование оснований и свайного фундамента промышленного здания
Омск 2020
Отметки основания площадки строительства
Подошва первого слоя -2,4
Подошва второго слоя 7,5
Уровень подземных вод -1,5
Физические характеристики грунтов основания
Слои основания и разновидность грунта
Плотность грунта по группам предельных состояний,
Плотность частиц грунта
Коэффициент пористости
Показатель текучести
1. Суглинок 1,98 2,71 0,77 0,29
2. Песок мелкий 2,03 2,67 0,67 -
3. Песок пылеватый 1,99 2,65 0,72 -
Конструктивные характеристики здания
Пролет L, м
Отметка низа строй. фермы, м
ГП крана, т
Вес покрытия с кровлей,
Шаг крайних колонн
Шаг средних колонн
Сечение крайних колонн
Сечение средних колонн
Сечение сваи
Район строительства Барнаул
Нагрузки на уровне обреза фундамента
СОДЕРЖАНИЕ
Введение 3
1. Оценка грунтовых условий строительной площадки здания 4
1.1 Построение инженерно-геологического разреза 4
1.2 Оценка грунтов основания 6
2. Нагрузки на уровне обреза фундамента 13
3. Определение глубины заложения ростверка 14
3.1 Учет глубины сезонного промерзания грунтов 14
3.2 Конструктивные требования 15
4. Выбор длины сваи 17
5. Определение несущей способности висячей сваи по сопротивлению грунта 18
6. Определение количества свай 22
6.1 Предварительное определение количества свай в фундаменте и их размещение при центральной нагрузке 22
6.2 Уточнение количества свай в фундаменте и их размещение 24
6.3 Уточнение количества свай в фундаменте и их размещение 26
6.4 Определение степени использования несущей способности сваи 28
7. Расчет конечной осадки свайного фундамента 29
7.1 Расчет осадки свайного куста 30
7.2 Определение осадки свайного фундамента (свайного поля) 34
8. Подбор марки сваи 43
Библиографический список 47

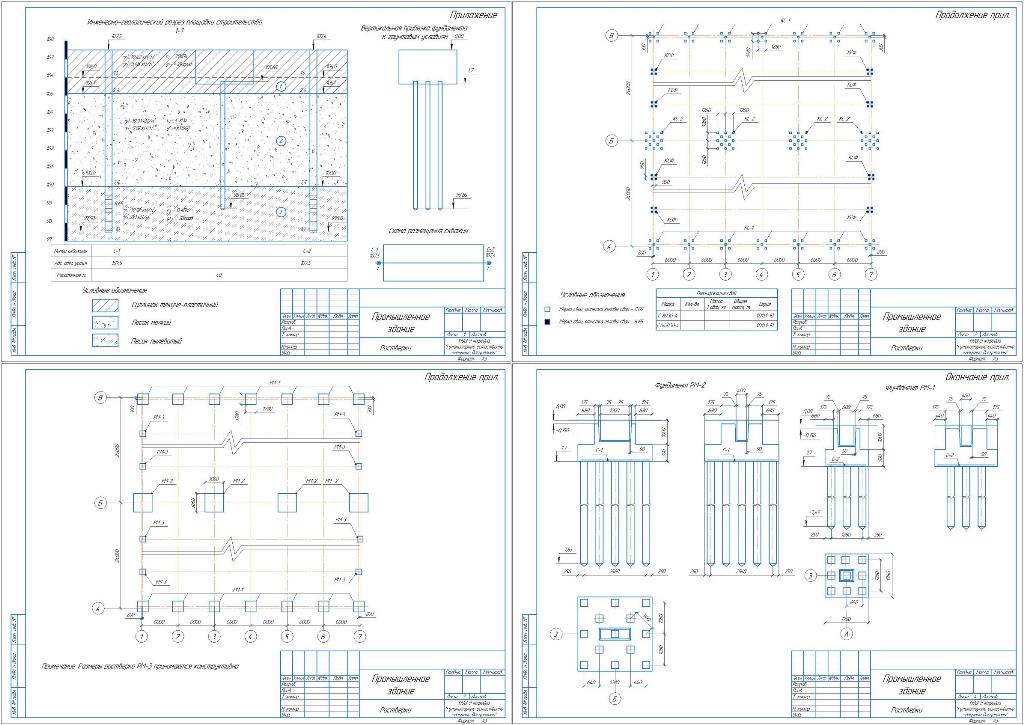

Приложение. Графическая часть 48
