Большепролетное промышленное здание

Иркутский национальный исследовательский технический университет
Институт архитектуры и строительства
Курсовая работа по дисциплине "Архитектура промышленных и гражданских зданий"
на тему: "Большепролетное промышленное здание"
Иркутск 2016

Курсовая работа посвящена разработке архитектурно-строительных чертежей промышленного здания-механического цеха машиностроительного предприятия.
Также произведен теплотехнический расчет здания и светотехнический расчет-расчет коэффициента естественной освещенности.

Содержание
ВВЕДЕНИЕ
1. Общая характеристика объекта
2. Описание генерального плана
3. Объемно-планировочное решение здания
4. Конструктивное решение здания
5. Теплотехнический расчет ограждающих конструкций
6. Расчет коэффициента естественной освещенности при боковом освещении помещения
7. Инженерное оборудование и внутренний транспорт предприятия
8. Противопожарные мероприятия
9. Антикоррозийные и антисептические мероприятия
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ А

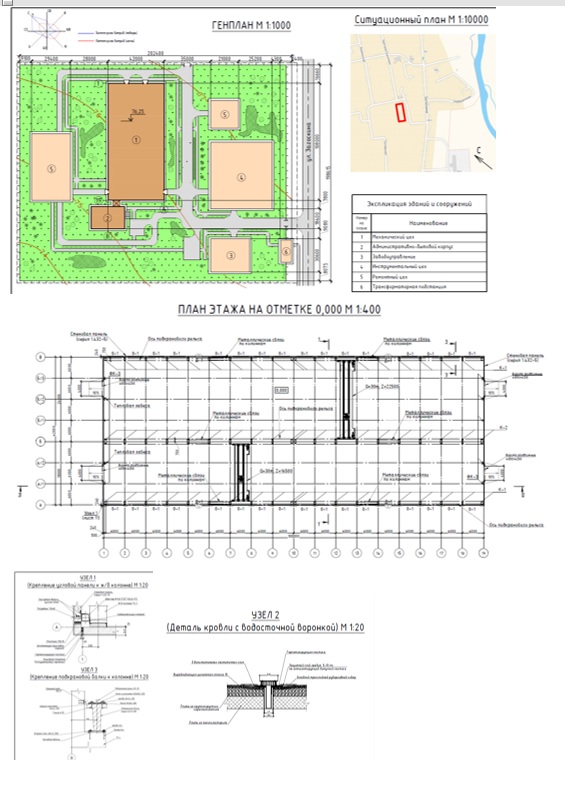

Графическая часть:
Генплан
Фасад
План этажа
План фундаментов
Продольный, поперечный разрез
План покрытий+план крыши
Узлы

Состав: Генплан (ГП), Ситуационный план, Фасад, Вед-ть отделочных и лакокрасочных работ, План этажа, Спецификация ж/б колонн, Спецификация окон и дверей, План фундаментов, Экспликация фундаментов, Экспликация фундаментных балок, Разрез 1-1, Разрез 2-2, Экспликация стропильных и фонарных ферм, Разрез 3-3, совмещенный план покрытий и крыши, Узлы 1,2,3, ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Большепролетное промышленное здание

курсовая работа
план фундаментов.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

Действительно ли это большепролётное здание? Я вижу на скрине ряды колонн по середине.
Не думаю, что там пролёт в действительности больше 36 м.
Или я ошибаюсь?
