ЭП Пром базы

Здание пром базы - 3-х этажное, с общими размерами в осях 18х88,8м.
Крыльцо основного входа оборудовано пандусом уклоном 12% для беспрепятственного и удобного доступа маломобильных посетителей. На первом этаже расположены супермаркет и торговые помещения.
Первый этаж здания имеет 4 эвакуационных выхода. Сообщение между этажами осуществляется главной открытой лестницой и двумя 2-х маршевыми лестницами, равноудаленно расположенными в торцах здания.
На втором этаже располагаются помещения для адмимнистрации, бильярдная, столовая.
Конструктивная схема здания - каркасная с ригелями в обоих направлениях и монолитными ж/б перекрытиями.
Фундамент здания - столбчатые фундаменты под колонны.
Каркас - металлический, с заполнением стен теплоблоками. Шаг колонн в продольном направлении 6.0м и в поперечном направлении 18.0м.
Перекрытие -монолитная железобетонная плита по металлическим балкам.
Наружные стены из теплоблоков толщиной 200 мм. утепляются снаружи минватой "Изовер"толщиной 100 мм. и отделываются отделочной фасадной плиткой.
Перегородки помещений из кирпича, толщиной 120 мм и частично из стеклопакета, в санузлах - кирпичные в 120 мм.

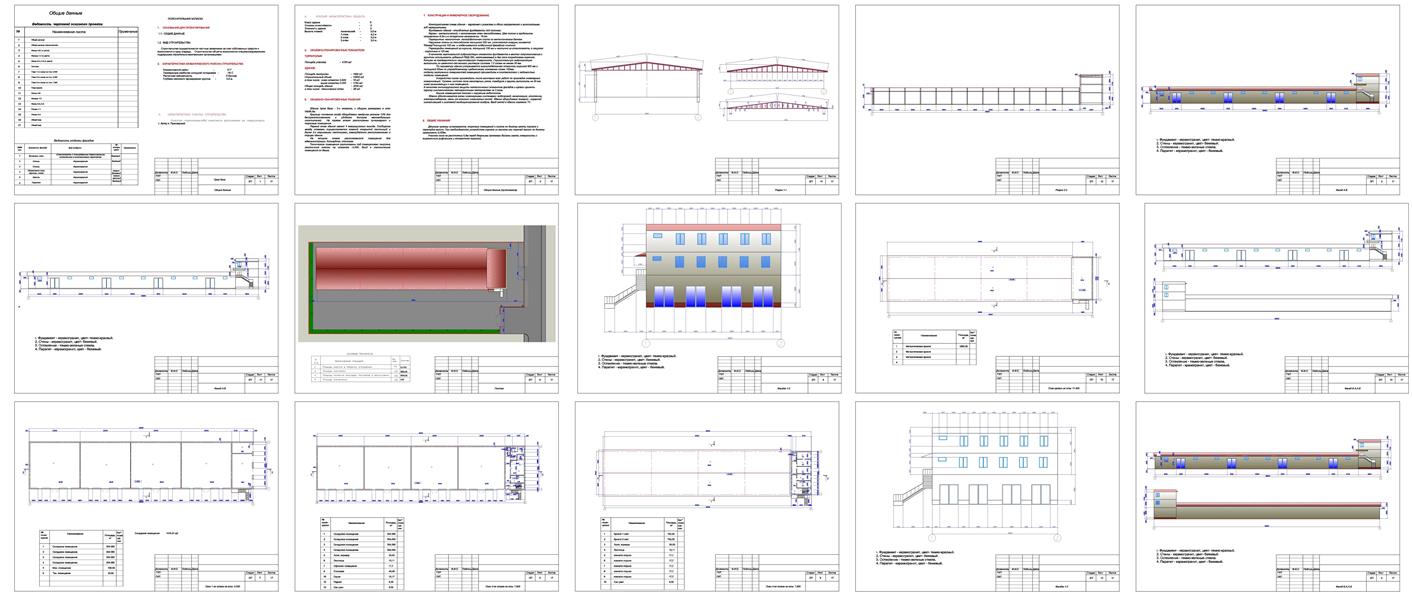

Состав: Общие данные, все планы, план кровли, разрезы, фасады Язык документа

Софт: AutoCAD 2007
