Каркас одноэтажного производственного здания проле12м г. Енисейск

Марийский государственный технический университет, кафедра строительных материалов, курсовой проект по дисциплине "Железобетонные и каменные конструкции" на тему "Каркас одноэтажного производственного здания", Йошкар-Ола, 2014

Район - г. Енисейск, длина здания - 96 м, пролет - 12м, шаг колонн - 9 м, отметка верза колонны - 8,4 м, вид стропильной ж/б балки - двускатная сплошная, утеплитель - пеногипс.
В составе курсового проекта производится компоновка поперечной рамы производственного здания. А также выполняются монтажные планы основных несущих конструкций с подбором их по справочной и учебной литературе как раздел архитектурно-строительной части проекта. Проектом предусмотрено также выполнить расчет прочности и законструировать железобетонную преднапряженную плиту покрытия как наиболее массовую конструкцию.
Разрабатывается проект одноэтажного однопролетного производственного здания без кранового оборудования. Здание каркасного типа из сборных железобетонных конструкций, отапливаемое, кровля рулонная с внутренним водостоком.

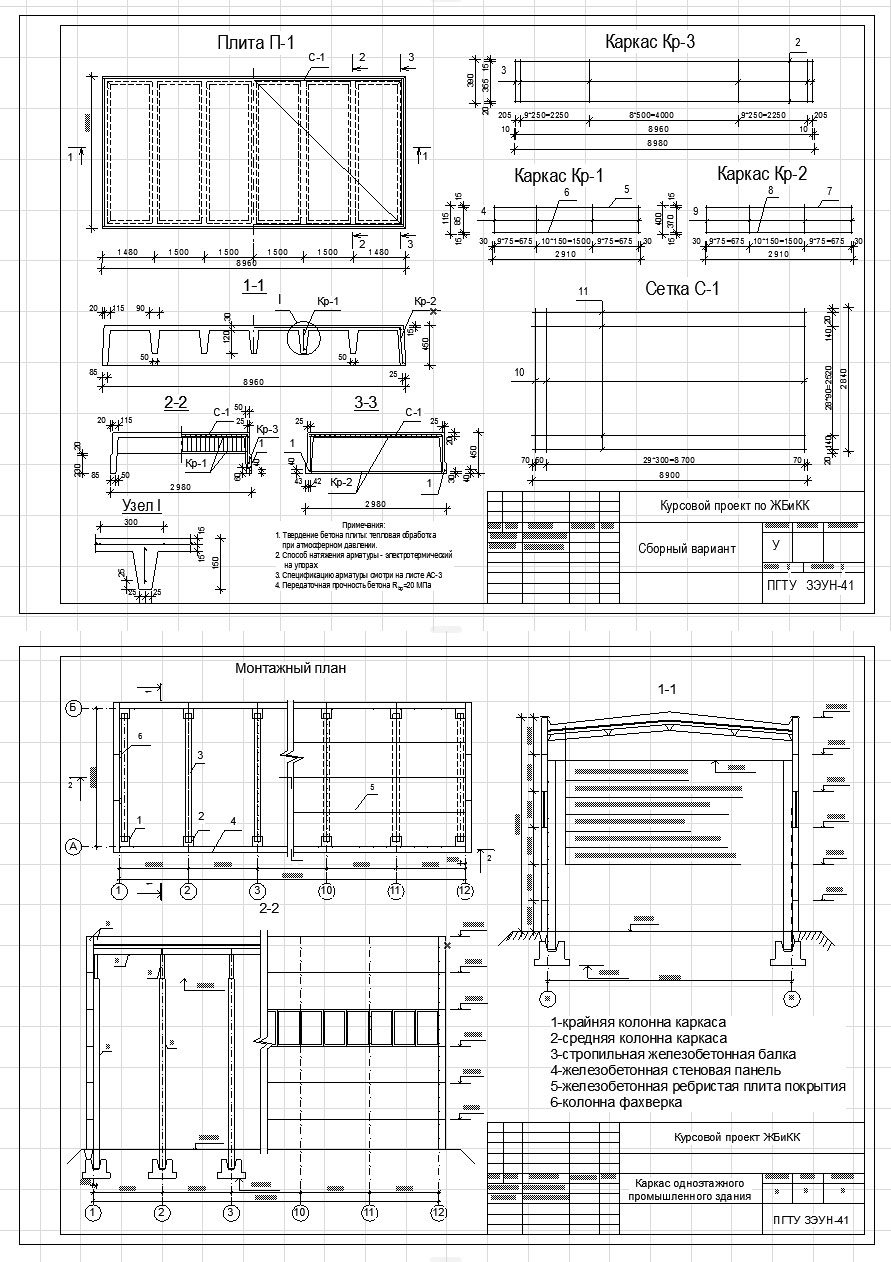

Состав: ПЗ, монтажный план, сборочный чертеж, спецификация Язык документа

Софт: ArchiCAD 17
