Конструирование и расчёт сборных железобетонных конструкций многоэтажного производственного здания (3 этажа)

0
0
23
0
0

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
ФГБОУ ВО
«УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ГОРНЫЙ УНИВЕРСИТЕТ»
КАФЕДРА ШАХТНОГО СТРОИТЕЛЬСТВА
по дисциплине
«Строительное дело Часть 2 - «Строительные конструкции»
2022

Содержание
1. Исходные данные 4
2. Компоновка многоэтажного промышленного здания из сборного железобетона 5
3. Проектирование ребристой плиты перекрытия 5
3.1 Конструктивное решение плиты перекрытия 5
3.2 Сбор нагрузок на плиту перекрытия 6
3.3 Определение конструктивной и расчетной длин плиты перекрытия 6
3.4 Определение расчетных усилий 7
3.5 Расчет продольного ребра плиты перекрытия по нормальному сечению (подбор продольной рабочей арматуры) 8
3.6 Расчет продольного ребра на действие поперечной силы(подбор поперечной арматуры) 9
3.7 Расчет железобетонных элементов по полосе между наклонными сечениями 10
3.8 Расчет полки плиты на местный изгиб 10
3.9 Конструирование каркаса продольного ребра и арматурной сетки полки 12
4. Проектирование сборного железобетонного ригеля 14
4.1 Конструктивное решение ригеля 14
4.2 Сбор нагрузок на ригель 14
4.3 Определение конструктивной и расчетной длин ригеля 15
4.4 Определение расчетных усилий 16
4.5 Расчет ригеля по нормальному сечению (подбор продольной рабочей арматуры) 16
4.6 Расчет ригеля по наклонному сечению (подбор поперечной арматуры) 18
4.7 Построение эпюры материалов (нахождение точки теоретического обрыва стержней) 19
4.8 Конструирование каркаса Кр-1 ригеля 21
5. Проектирование средней колонны 1 этажа 22
5.1 Определение усилий в колонне 22
5.2 Выбор материалов для колонны 25
5.3 Определение несущей способности колонны (подбор продольной рабочей арматуры) 25
5.4 Подбор диаметра и определение шага поперечных стержней арматуры 26
5.5 Конструирование каркаса колонны 26
Список литературы 30

1. Исходные данные
Этажность здания - 3
Высота этажа - 6 м
Пролет - 9×9×9
Длина здания - 30 м
Тип ригеля - РД, РО
Высота сечения ригеля - 800 мм
Толщина плит перекрытия - 400 мм
Полезная нагрузка на перекрытие - 11 кН/м2
Снеговой район - 1
Класс арматуры:
• Плита - A-II
• Ригель - A-III
• Колонна - A-III
Класс бетона:
• Плита - В20
• Ригель - В30
• Колонна - В25
Коэффициент условий работы бетона 0,9



Автор
user-7536757
Дата
26.10.2024
Язык
Русский
Состав

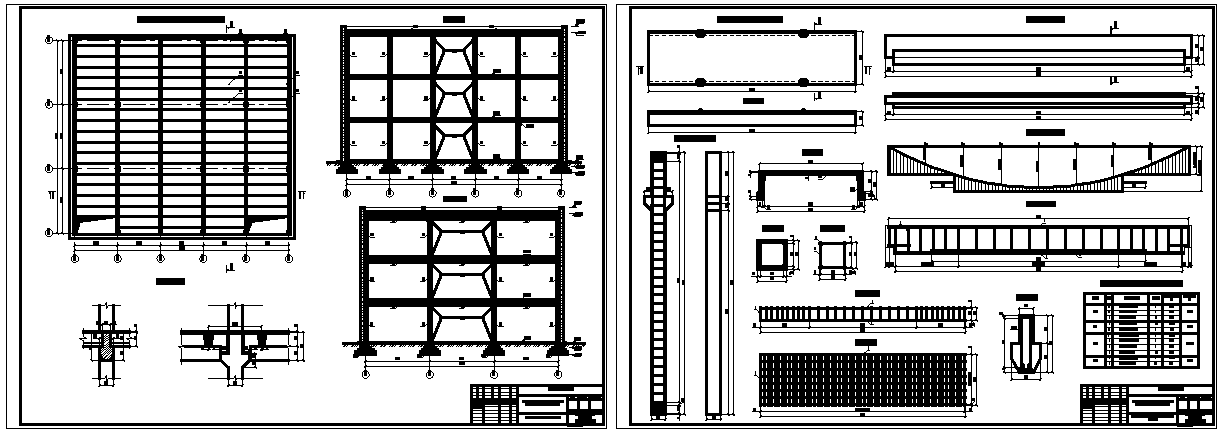

Конструктивная схема здания Схемы армирования плиты, ригеля и колонны, ПЗ
