Конструирование монолитного фундамента и преднапряжённой плиты перекрытия

Ярославский государственный технический университет
Кафедра "Строительные конструкции"
Курсовой проект по дисциплине "Железобетонные конструкции"
На тему: "Конструирование железобетонных изделий"
Ярославль 2016

СОДЕРЖАНИЕ

1 Компоновка поперечной рамы
1.1 Назначение привязок здания
1.2 Разработка системы связей
1.3 Элементы каркаса
2 Статический расчёт рамы с учётом опасного сочетания нагрузок
2.1 Сбор постоянных нагрузок
2.2 Сбор временных нагрузок
2.3 Расчётное сочетание усилий
3 Расчёт внецентренно нагруженного фундамента
3.1 Определение нагрузок и усилий
3.2 Определение геометрических размеров
3.3 Расчёт армирования подошвы фундамента
3.4 Расчёт армирования подколонника
3.4.1 Расчёт продольной арматуры
3.4.2 Расчёт поперечного армирования
3.5 Проверка прочности дна стакана на смятие
3.6 Проверка прочности плитной части на продавливание
4. Расчёт предварительно напряжённой конструкции
4.1 Расчёт полки плиты на местный изгиб
4.2 Расчёт поперечного ребра
4.3 Расчёт продольных рёбер поп прочности
4.4 Определение геометрических характеристик сечения
4.5 Расчёт параметров предварительного напряжения арматурф
4.6 Расчёт прочности плиты по сечению, наклонному к продольной оси
4.7 Расчёт плиты по образованию трещин на стадии эксплуатации
4.8 Расчет плиты по образованию трещин на стадии изготовления

Начальные данные для проектирования:
Общая длина здания – 72 м
Размер пролета – 12 м
Высота от уровня чистого пола до низа конструкций покрытия – 10,8 м
Шаг колонн – 12 м, привязка 250 мм.
Снеговой район – IV, снеговая нагрузка: S^сн=0,24 кН/м^2 ;
ветровой район – VII, ветровая нагрузка: W_0=0,85 кН/м^2
Условное расчётное сопротивление грунта – 0,18 Мпа
Вид напрягаемой арматуры: К1500

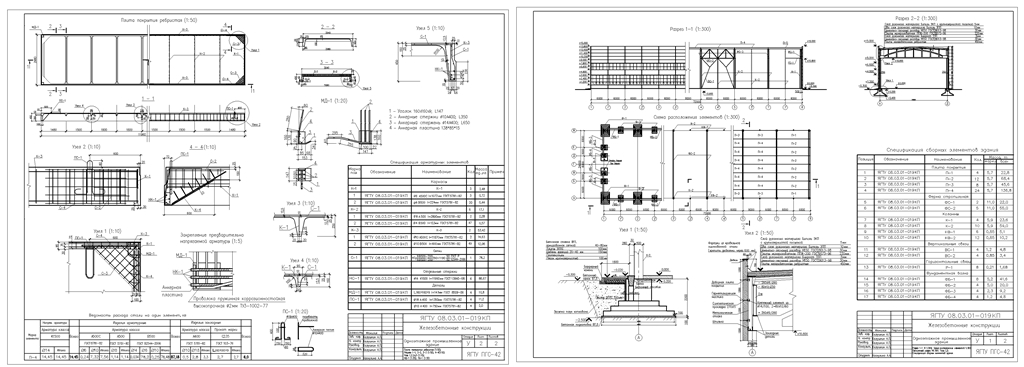

Состав: Плита перекрытия ребристая (1:50); Разрезы 1-1, 2-2, 3-3 (1:50), 4-4(1:10); Узлы 1,2,3,4,5 (1:10); МД-1 (1:20); ПС-1 (1:20), Разрез 1-1 М 1:300; Схема расположения элементов 1:300; Поперечный разрез М1:300; Узлы 1,2; Спецификация сборных элементов здания. Язык документа

Софт: AutoCAD 2014
