Котельная РМУ
Здание котельной выполненное из металлокаркаса с дальнейшим покрытием сэндвич-панелями. Проектируемое здание имеет размеры в осях 15,0х15.0 м. Каркас решен по рамно-связевой схеме, состоит из поперечных 1-пролетных рам, системы вертикальных связей по колоннам и горизонтальных связей по покрытию. Сопряжение колонн с фундаментами принято шарнирным; балок покрытия с колоннами - жестким.
Устойчивость каркаса в поперечном направлении обеспечивается жесткими узлами поперечной рамы; устойчивость каркаса в продольном направлении обеспечивается системой вертикальных связей по колоннам и системой горизонтальных связей в уровне покрытия.
Прогоны покрытия шарнирно-опертые, работающие по разрезной схеме. Ограждающие конструкции наружных стен и кровли приняты из трехслойных сэндвич-панелей.

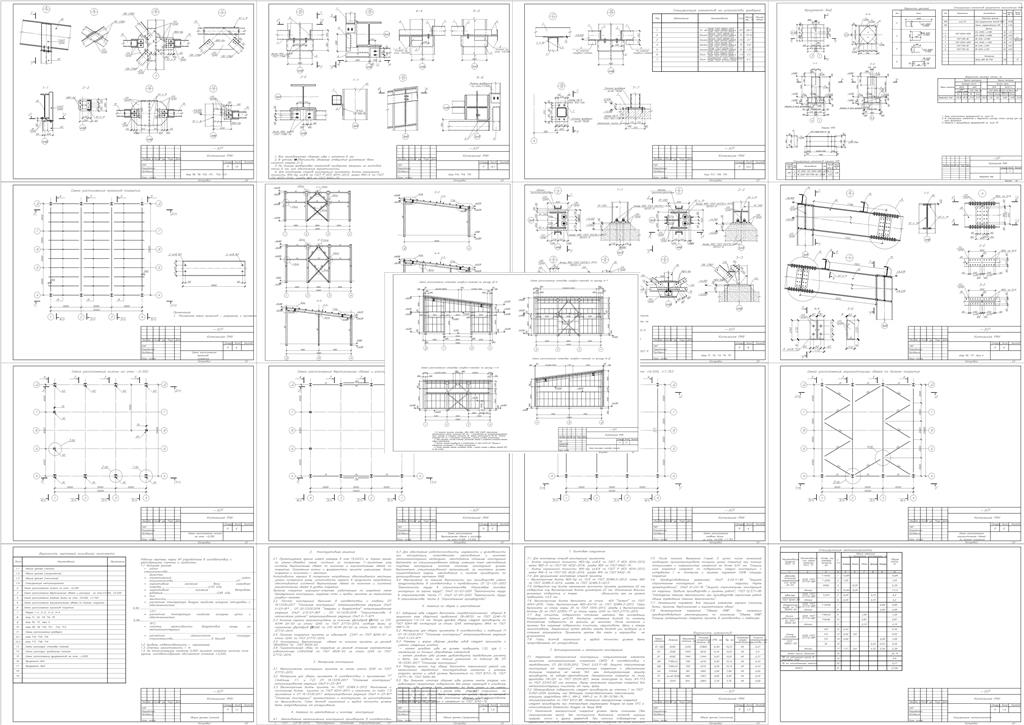

Состав: Конструктивные решения (КР)
Софт: AutoCAD 2018
