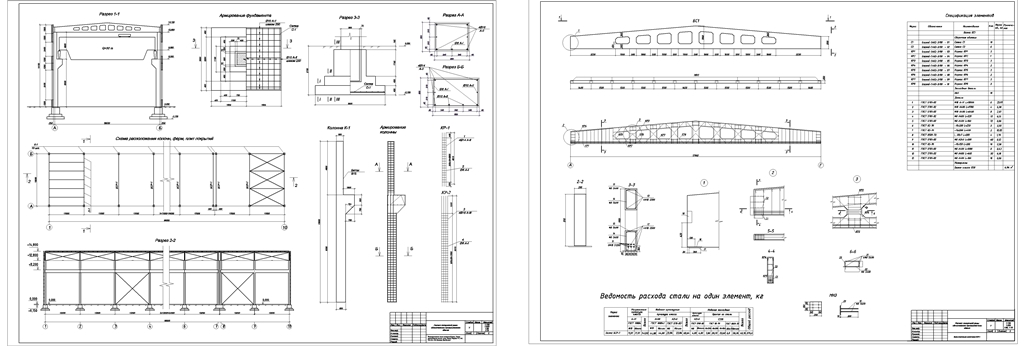

НАО «Торайгыров университет» , Факультет архитектуры и строительства, Железобетонные конструкции 2, Курсовая работа ЖБК 2 "Проектирование элементов одноэтажного промышленного здания"2025 год.
Исходные данные для проектирования
- Пролет рамы l=18 м;
- Тип покрытия – решетчатая стропильная балка;
- Продольный шаг колонн – 12 м;
- Расстояние от пола до верха подкранового рельса H0=7,45м;
- Грузоподъемность крана Q=30/5 т;
- Пролет крана lk=18-1,5=16,5 м;
- Расстояние от верха подкранового рельса до консоли колонны h=1,4м;
- Место строительства — город Павлодар;
- Тип местности – A;
- Условное расчетное давление на грунт – R0=0,35 МПа.
- Класс бетона – B30, В15;
- Класс арматуры A-VI, А-II;Содержание
Введение 3
1 Цель и задачи проекта 4
1.1 Цель и задачи проекта 4
1.2 Состав расчета 4
2 Сборка поперечной рамы 5
2.1 Определение основных размеров 5
2.2 Определение размеров сечений колонн 5
3 Определение нагрузок, действующих на раму 6
3.1 Постоянные нагрузки 6
3.2 Временные нагрузки 7
4 Определение усилий в колонне рамы 10
4.1 Значение эксцентриситетов 11
4.2 Расчет колонн на постоянные нагрузки 12
4.3 Усилие от снеговой нагрузки 13
4.4 Расчет на крановые нагрузки 14
4.5 Расчет на нагрузку Т 15
4.6 Расчет на ветровые нагрузки 16
5 Расчет прочности крайней колонны 19
5.1 Данные для расчета сечения 19
5.2 Сечение 1-0 (верх консоли) 22
5.3 Сечение 2-1 (низ колонны) 25
6 Расчет фундамента под колонну 26
6.1 Исходные данные 26
6.2 Геометрические размеры 26
6.3 Расчет арматуры 26
7 Проектирование стропильной балки 30
7.1 Исходные данные 30
7.2 Расчет балки по нормальным сечениям 30
7.3 Геометрические характеристики расчетных сечений 32
7.4 Предварительные напряжения и потери напряжений 33
7.5 Расчет прочности наклонных сечений 36
7.6 Расчет прочности балки в стадии изготовления и монтажа 37
7.7 Расчет по образованию нормальных трещин 37
7.8 Расчет по деформациям 41
Заключение 41
Список использованных источников 42
