Расчет и проектирование элементов одноэтажного промышленного здания

Павлодарский государственный университет имени С.Торайгырова
Кафедра Промышленное и гражданское строительство
Курсовой проект по дисциплине "Железобетонные и каменные конструкций 2"
На тему: "Расчет и проектирование элементов одноэтажного промышленного здания"
Павлодар 2007

1.3 Исходные данные для проектирования
схема здания, рисунок 2;
пролет рамы l=24 м;
вид ригеля – балка;
продольный шаг колонн – 12 м;
расстояние от пола до уровня головки подкранового рельса Н0=10,1 м;
г/п крана Q=20/5 т, (числитель – г/п основного крюка, знаменатель – г/п дополнительного крюка);
пролет крана – lк=24-1,5=22,5 м.
Характеристики крана приняты по ТУ24-09-344-84. [2]
расстояние от уровня головки подкранового рельса до верха консоли колонны h=1 м;
место строительства – г. Павлодар;
тип местности – А;
условное расчетное давление на грунт – R0=0,4 МПа.
материал сборных ж/б элементов с ненапрягаемой арматурой:
– класс бетона - В20,
– класс арматуры А-III, Вр-I;
материал сборных ж/б элементов с напрягаемой арматурой:
– класс бетона – В35,
– класс арматуры К-7.

1.2 Состав расчета
1) Расчет поперечной рамы.
2) Расчет и конструирование колонны крайнего ряда.
3) Расчет и конструирование фундамента под крайнюю колонну.
4) Расчет балки.

1 Общая часть
2 Компоновка поперечной рамы
3 Определение нагрузок на раму
4 Определение усилий в колоннах рамы
5 Расчет прочности двухветвевой колонны среднего ряда
6 Расчет фундамента под среднюю двухветвевую колонну
7 Расчет балки покрытия
8 Список литературы

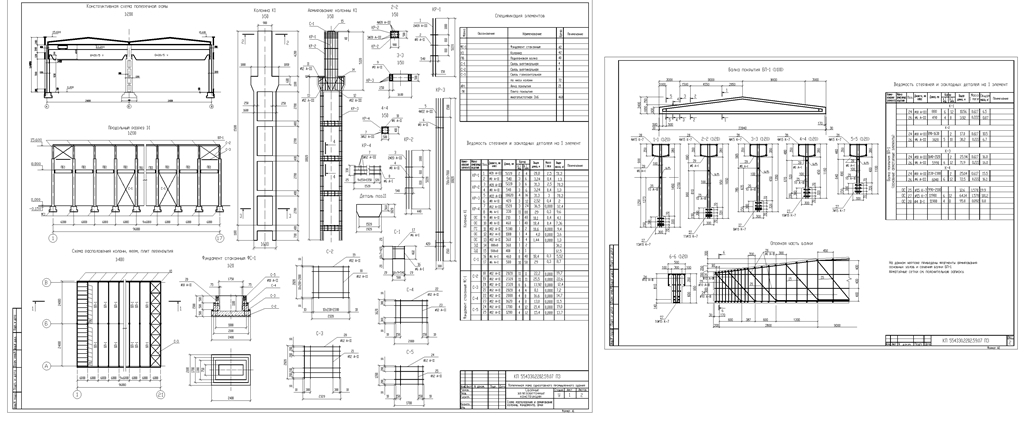

Состав: Схема расположения и армирование колонны, фундамента, арки Язык документа

Софт: AutoCAD 2013

Файлы:
Чертежи.dwg
Пояснилка.doc
