Литейный цех из трех блоков

Кафедра "Архитектурных конструкций"
Курсовой проект по дисциплине "Промышленное здание"
На тему "Литейный цех"
Брест 2012г.

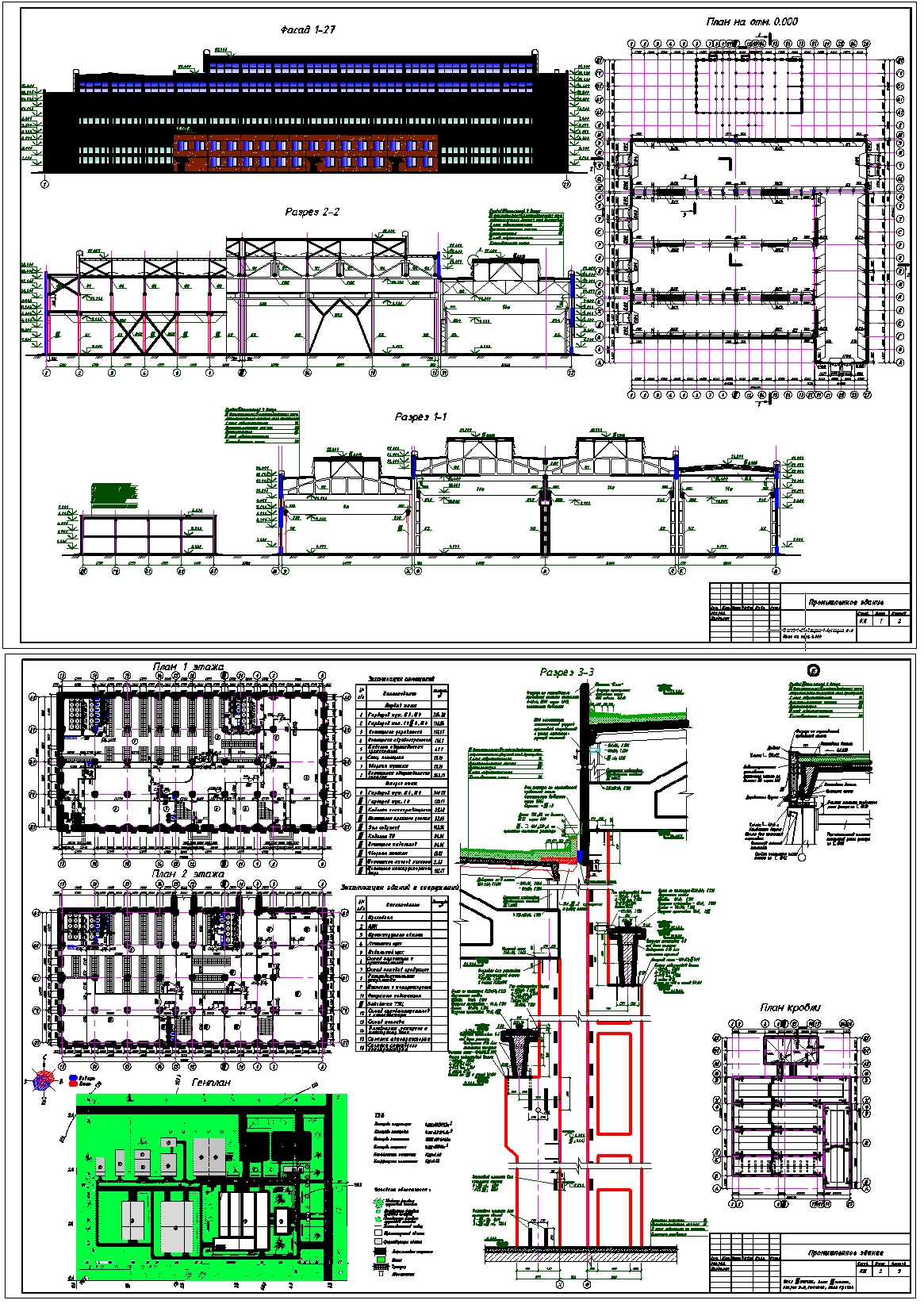

Одноэтажное промышленное здание состоит из трех блоков различных габаритов и конструктивных схем. Первый блок состоит из одного железобетонного пролёта 24м с высотой колонн 10.8м и двух железобетонных пролётам 24м с высотой колонн 14.4м., третий блок состоит из одного железобетонного пролёта 18м с высотой колонн 14.4м. Длина первого блока 108м. Здание имеет перепад высот, следовательно, будет иметь температурный (на расстоянии 48м от торца – здание разделено на два температурных блока) и деформационный шов (между первым и вторым,). Вставки между смежными пролётами равны 500мм. В поперечном направлении к торцу указанного блока примыкает стальной каркас пролётом 24м, длиной 66м с высотой колонн 10.8м. Вставка между стальным и железобетонным блоком равна 250мм. Шаг крайних колонн стального и железобетонного каркаса равен 6м. и средних колонн желе-зобетонного каркаса равен 12м.
В пролётах производственного здания для перемещения внутри его сырья и готовой продукции оборудуют подъёмно транспортные средства. Предусмотрено использование мостовых кранов грузоподъёмностью 5 и 10т.
Цех производства сборного железобетона включает в свою компоновку при-строенный через галерею в уровне второго этажа двухэтажный административно-бытовой корпус с сеткой колонн 6х6м и высотой этажа 3.3м. В каждом пролёте 24м предусматриваем по два проезда, а в пролёте 18м - один проезд.
