Многоэтажное промышленное здание (5 этажей)

0
57
889
2
0

БелГУТ
Кафедра СКОиФ
Курсовой проект строительные конструкции
многоэтажное промышленное здание

Исходные данные:

Длина здания 42 м
Ширина здания 30 м
Количество этажей 5
Высота этажа 4,2 м
Высота подвала -
Нормативная переменная нагрузка 12 кН/м2
В том числе длительно действующая 2 кН/м2
Класс бетона С25/30
Класс арматурной стали S500
Условное расчетное сопротивление грунта 0,30

Оглавление
Введение 2
1. Компоновка перекрытия. 3
2. Подбор плиты перекрытия. 5
2.1. Сбор нагрузок. 5
2.2. Назначение марки плиты 5
3. Расчет ригеля. 6
3.1. Сбор нагрузок и подбор сечения 6
3.2. Конструктивный расчет. 14
3.2.1. Подбор продольной арматуры и расчет несущей способности ригеля 14
3.2.2. Подбор поперечной арматуры 17
3.2.3. Определение мест обрыва продольных стержней. 21
3.3. Расчет по раскрытию трещин, нормальных к продольной оси ригеля 22
3.4. Расчет прогиба ригеля 22
4. Расчет колонны и ее элементов. 24
4.1 Расчетно-конструктивная схема 24
4.2 Расчет колонны 24
5. Проектирование фундамента. 28
5.1. Определение размеров подошвы. 28
5.2. Расчет тела фундамента. 28
5.2.1. Определение высоты. 28
5.2.2. Расчет на раскалывание. 29
5.2.3. Проверка прочности нижней ступени. 29
5.2.4. Расчет арматуры. 30
5.2.5. Проверка прочности дна стакана на продавливание. 30
6. Расчет и конструирование элементов монолитного перекрытия. 32
6.1 Конструктивная схема 32
6.2. Расчет плиты. 33
6.3. Расчет второстепенной балки. 35
6.3.1. Определение размеров поперечного сечения. 35
6.3.2. Построение эпюр изгибающих моментов и поперечных сил. 36
6.3.3. Расчет продольной арматуры балки. 37
6.3.4. Расчет поперечной арматуры балки. 40
6.3.5. Построение огибающей эпюры моментов, эпюры материалов и определение мест обрыва продольных стержней. 42
ЛИТЕРАТУРА 45



Автор
FoxR777
Дата
20.04.2017
Язык
Русский
Состав

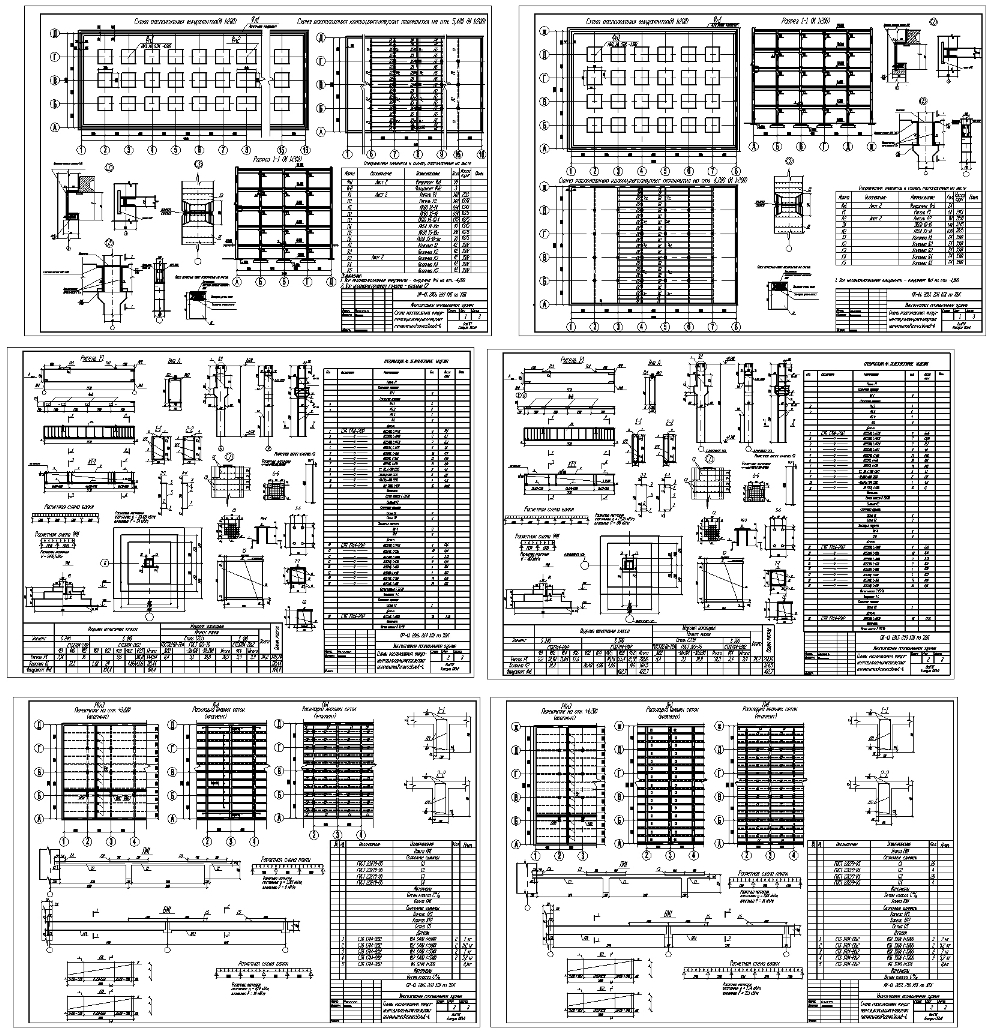

раскладка плит перекрытия, разрез, фундамент, ригель, сетка арматуры
