Одноэтажное промышленное здание из 2 корпусов

Поволжский Государственный Технологический Университет
Кафедра Проектирование зданий
Курсовой проект по дисциплине "Типология и архитектурно-конструкционное проектирование"
На тему: "Одноэтажное промышленное здание"
Йошкар-Ола 2014

Спроектированы два промышленных корпуса.
1 корпус. Каркас здания – металлический. Стеновое ограждение – легкие металлические сэндвич панели. С мостовым краном 50т, шаг колонн основного каркаса 6м, ширина пролета 24м, длина пролета 96м.
2 корпус. Каркас здания – металлический. Стеновое ограждение - Легкие металлические панели. С мостовым краном 32т, шаг колонн основного каркаса 12м, ширина пролета 36м, длина пролета 96м.
Курсовой проект содержит 3 листа анализа здания и принятие конструктивного решения, 7листов формата А2 графической части:
- план этажа на отметке +0.000 и спецификацию элементов 1 и 2-го здания
- разрез 1-1 с узлами
- совмещенная схема элементов каркаса по нижнему поясу + спецификация элементов
- совмещенная схема элементов каркаса по верхнему поясу + спецификация элементов
- план кровли
- конструктивные фасады

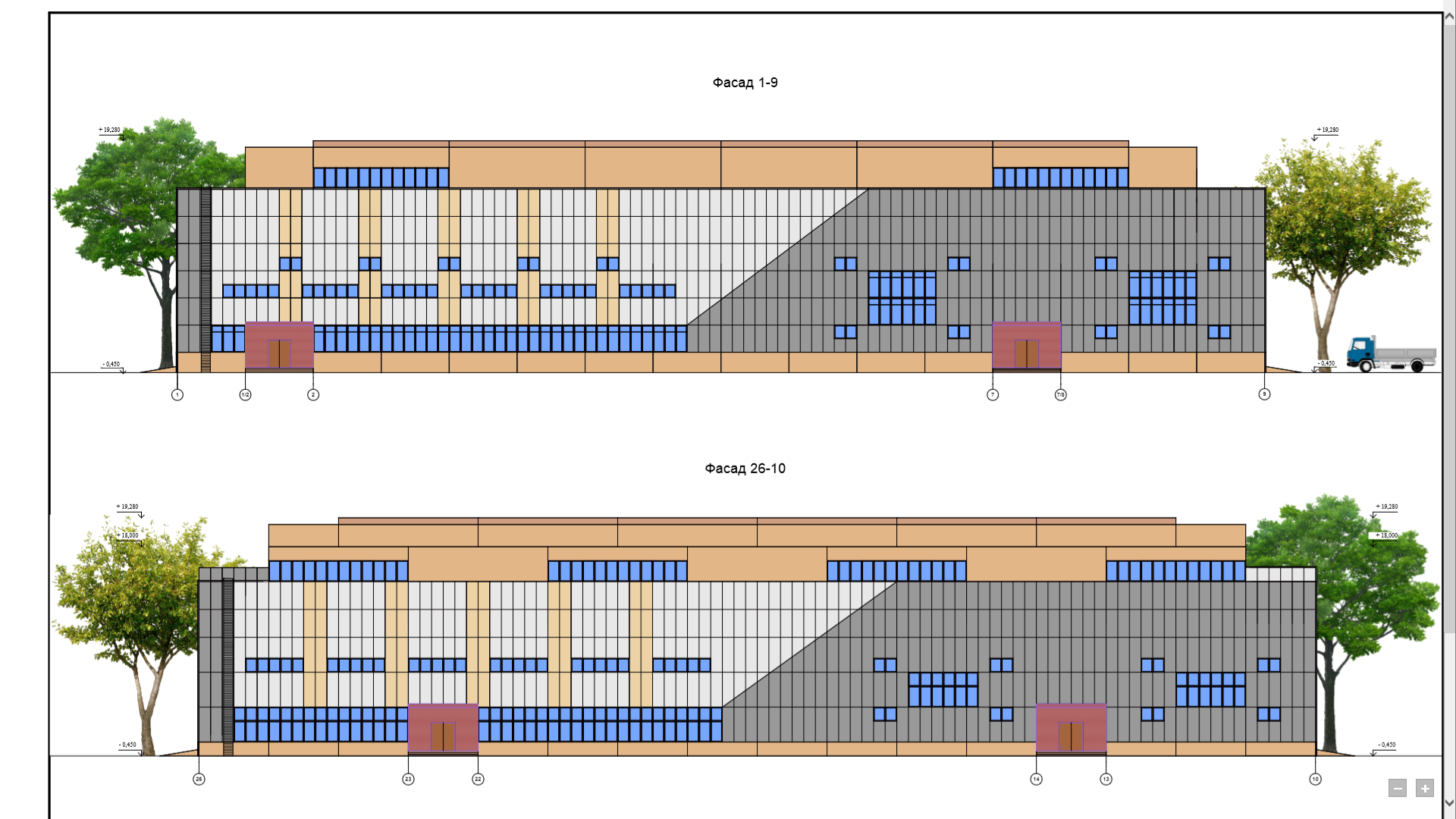

- архитектурные фасады

Состав: план этажа на отметке +0.000 и спецификация элементов 1 и 2-го здания, разрез с узлами, совмещенная схема элементов каркаса по нижнему и верхнему поясу +спецификация элементов, план кровли, конструктивные фасады, архитектурные фасады Язык документа

Софт: ArchiCAD 16

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание из 2 корпусов

1этажное пром.здание\Анализ здания.docx
1этажное пром.здание\Оджноэтажное пром
1этажное пром.здание
