Государственное бюджетное образовательное учреждение
высшего образования Нижегородский государственный архитектурно - строительный университет
Кафедра строительных конструкций

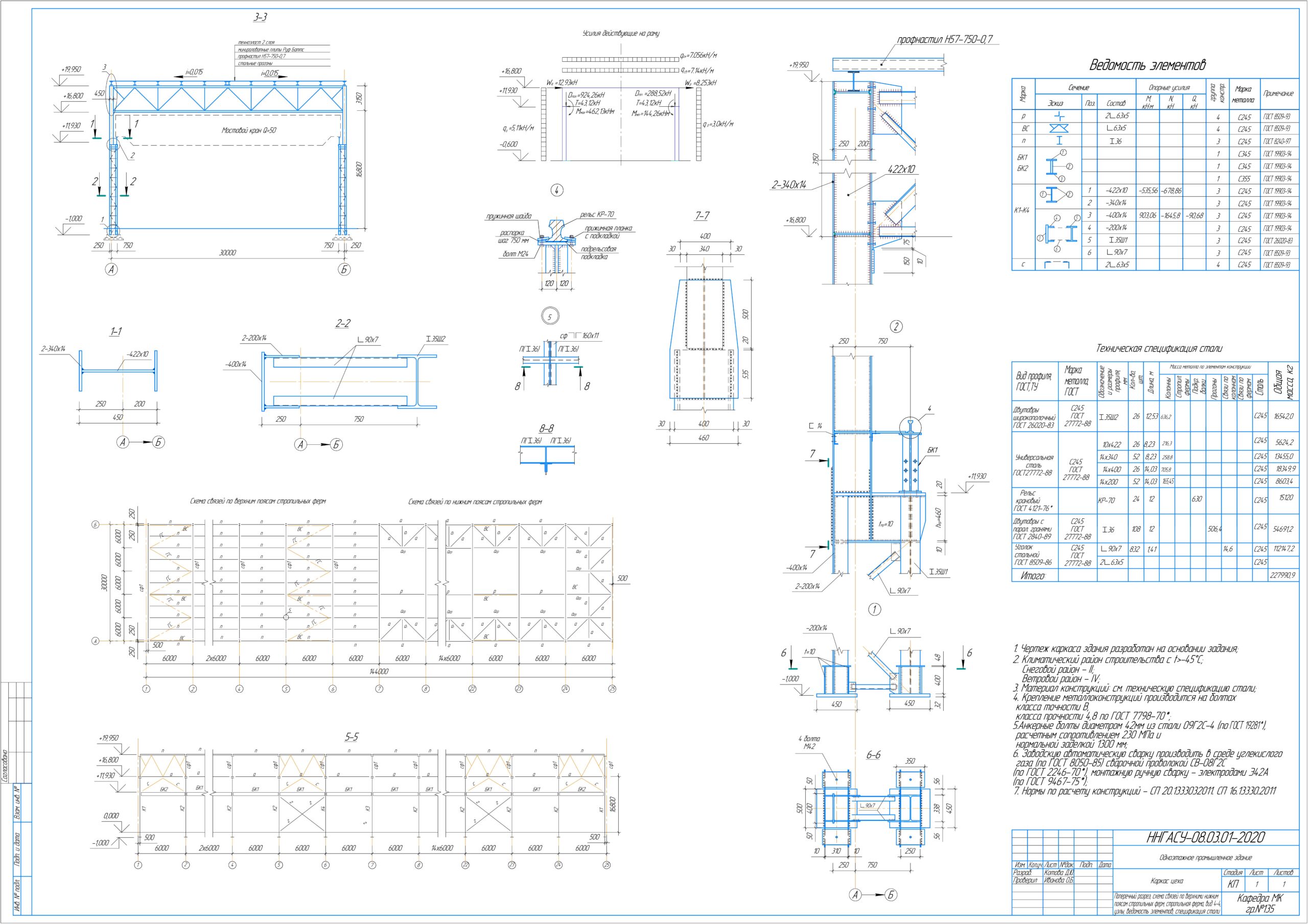

Курсовой проект на тему: «Стальной каркас одноэтажного промышленного здания»
Нижний Новгород 2020
Исходные данные :
снеговой район II,
ветровой район IV;
здание однопролетное без фонаря, неотапливаемое;
уровень ответственности - 2-й;
кровля легкая по прогонам;
стеновое ограждение самонесущее;
крановое оборудование – мостовой электрический кран по ГОСТ 6711-81 грузоподъемностью 50 т;
режим работы мостовых кранов – 4К-6К;
пролет здания –30 м;
длина здания – 144 м;
шаг колонн – 6 м;
шаг ферм – 6 м;
отметка головки рельса – 13,45 м;
высота до низа конструкции H=16,8 м;
класс бетона B12,5 (R_bn=9,5 МПа);
монтаж производится на болтах и сварке.
Оглавление
Задание на курсовую работу и исходные данные
1 Компоновка каркаса.
2 Расчет настила
3 Расчет прогонов
2 Сбор нагрузок
5 Статистический расчёт рамы
6 Расчётные сочетания усилий
7 Конструктивный расчет колонны
7.1 Исходные данные
7.2 Определение расчётных длин колонн
7.3 Подбор сечения верхней части колонны
7.4 Подбор сечения нижней части колонны
7.5 Расчёт и конструирование узла сопряжения верхней и нижней частей колонны
7.6 Расчёт и конструирование базы колонны
Литература
