Стальной каркас одноэтажного производственного здания

Вятгу
Кафедра строительных конструкций
Курсовой проект по дисциплине:"Металлические конструкции"
На тему :"Стальной каркас одноэтажного производственного здания"
Киров

Исходные данные:Снеговой район - 4,ветровой район - 5,Грузоподъемность крана – 80 тонн,Пролет здания L=27 м.
В данном проекте запроектирован стальной каркас одноэтажного, однопролетного сборочного цеха машиностроительного завода.

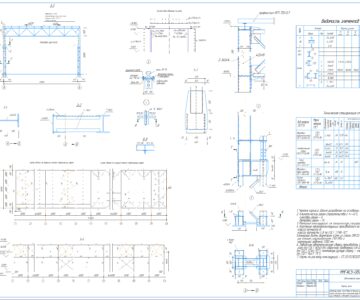

Графическая часть содержит планы и разрезы здания, основные конструктивные элементы каркаса.

Введение
1. Компоновка конструктивной схемы каркаса.
2. Расчет поперечной рамы каркаса. Сбор нагрузок.
3. Статический расчет рамы и определение расчетных усилий.
4. Конструирование и расчет колонны, постоянного по высоте сечения.
5. Конструирование и расчёт сквозного сечения ригеля.
Библиографический список

Состав: Планы и разрезы здания, узлы элементов каркаса, Пояснительная записка Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания

стальной каркас.dwg
Конструкции.docx
