Одноэтажное промышленное здание «Кузнечно – ковочный цех»

Белорусско-Российский университет,
Кафедра Промышленное и гражданское строитеольство
Курсовой проект по дисциплине "Архитектура"
На тему "Одноэтажное промышленное здание «Кузнечно – ковочный цех»"
Могилев 2017

В данном курсовом проекте проектируется одноэтажное промышленное здание «Кузнечно – ковочный цех». Район строительства – г. Мозырь.
Пролёт А и В: ширина пролёта 24+24 м., высота пролёта 12 м., длина пролёта 48 м., шаг крайних колонн 6 м., шаг средних колонн 12 м., колонны одноветвевые сплошного сечения, в пролётах предусмотрена установка мостового крана грузоподъемностью 20 т.
Пролёт С: ширина пролёта 18 м., высота пролёта 7,8 м., колонны железобетонные прямоугольного сечения, длинна пролёта 84 м., шаг колонн 6 м., в пролёте предусмотрена установка кран-балки грузоподъёмностью 3 т.
Пролёт D: ширина пролёта 24 м., высота пролёта 13,2 м., длина пролёта 48 м., шаг колонн 6 м., колонны стальные. Предусмотрена установка мостового крана грузоподъемностью 20 т.

Район строительства – г. Мозырь, Гомельская область.

Введение 4
1 Исходные данные для проектирования 5
2 Описание климатических условий района строительства, особенностей технологического процесса, микроклимата, акустического и светового режима основных помещений здания 6

8
3 Описание генерального плана 8
3.1 Общие сведения о строительной площадке 8
3.2 Планировка застройки и благоустройство территории 8
3.3 Технико-экономические показатели генерального плана 9
3.4 Подсчет черных и красных отметок 9
4 Объемно-планировочное решение 10
5 Архитектурно-конструктивное решение 11
5.1 Фундаменты и фундаментные балки 11
5.2 Колонны основного каркаса и фахверка 12
5.3 Подкрановые балки 14
5.4 Стропильные и подстропильные конструкции 14
5.5 Плиты покрытия 15
5.6 Наружные стены 15
5.7 Конструкция кровли 16
5.8 Фонари 17
5.9 Система связей 19
5.10 Полы. Экспликация полов 20
5.11 Окна, двери, ворота. Спецификация заполнения проемов 21
5.12 Рабочие площадки, лестницы 22
5.13 Наружная и внутренняя отделка 23
5.14 Спецификация сборных железобетонных изделий 23
6 Светотехнический расчет 25
7 Инженерно-техническое оборудование здания 29
8 Мероприятия по обеспечению экологичности проекта и сбережению энергоресурсов
30

Список литературы 31

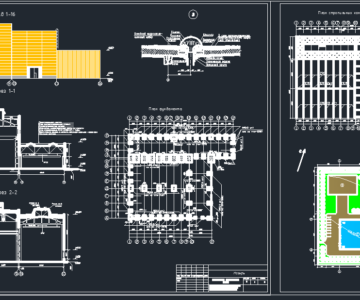

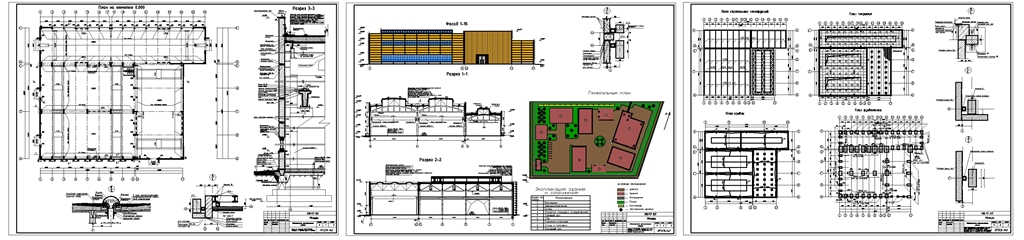

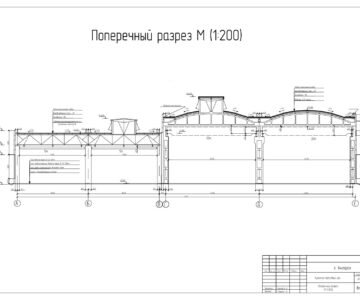

Состав: план на отметке 0,000; план стропильных конструкция; план покрытия; план кровли; узлы; план фундаментов;фасад; разрезы; генеральный план; ПЗ Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:
МОЙ КУРСАЧ АРХИТЕКТУРА.dwg
MOYa_ZAPISKA_ARKhITEKTURA.docx
МОЙ КУРСАЧ АРХИТЕКТУРА.dwl
МОЙ КУРСАЧ АРХИТЕКТУРА.dwl2
