Одноэтажное промышленное здание – механический цех г.Самара

Кафедра Архитектура жилых и общественных зданий
Дисциплина «Архитектура промышленных зданий и сооружений»
Курсовой проект на тему «Одноэтажное промышленное здание – механический цех»
АСИ СамГТУ
2016

Курсовой проект на тему «Одноэтажное промышленное здание – механический цех» выполнен на основании задания, выданного кафедрой "Архитектура жилых и общественных зданий" АСИ СамГТУ.

Район строительства – г.Самара;
Температура воздуха наиболее холодной пятидневки - -30оС;
Зона влажности наружного климата – сухая;
Рельеф местности – спокойный;

В здании размещены: заготовительное отделение, отделение автоматический линий, участок обработки заготовок, мастерские слесаря, склад заготовок, термическое отделение, склад готовой продукции.
Запроектировано одноэтажное многопролетное промышленное здание корпуса штамповки прямоугольной формы в плане.
Размеры в плане – 120,5х54 м.
Состоит из 5 пролетов: 2 параллельных пролетов шириной 24 м в продольном направлении здания и 3 в поперечном шириной 18 м.
Подъемно-транспортное оборудование – мостовые краны грузоподъемностью 10 т.
Шаг крайних колонн – 6м; шаг средних колонн – 12 м.
Высота пролетов – 12 м и 9,6 м.
Здания запроектировано с минимальной поверхностью ограждающих конструкций.

Содержание
Введение…………………………………………………………3
1. Характеристика районов строительства…………………..………….4
2. Объемно-планировочное решение промышленных зданий…………………………………………….…………..………….4
3. Теплотехнический расчет
3.1 Теплотехнический расчет наружного стенового ограждения………………………………………………………….5
3.2 Теплотехнический расчет покрытия…………………………………………………………….7
4. Конструктивное решение промышленных зданий……………………………………………………………………8
5. Здания административно-бытового корпуса…………………………………………………………………..9
6. Объемно-планировочное решение зданий АБК……………………………………………………………………...12
7. Конструктивное решение зданий АБК……………………………………………………….……………..12
8. Отделка наружных и внутренних стен помещений в проектируемых зданиях…………………………………..…………………..………….13
9. ТЭП проектируемых зданий…………………………………………………………….……..13
Список используемой литературы………………………………..………………………….…14

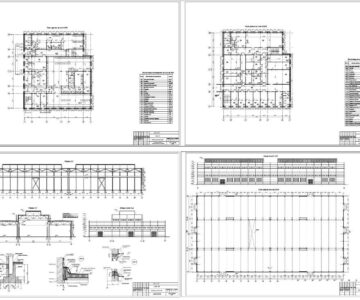

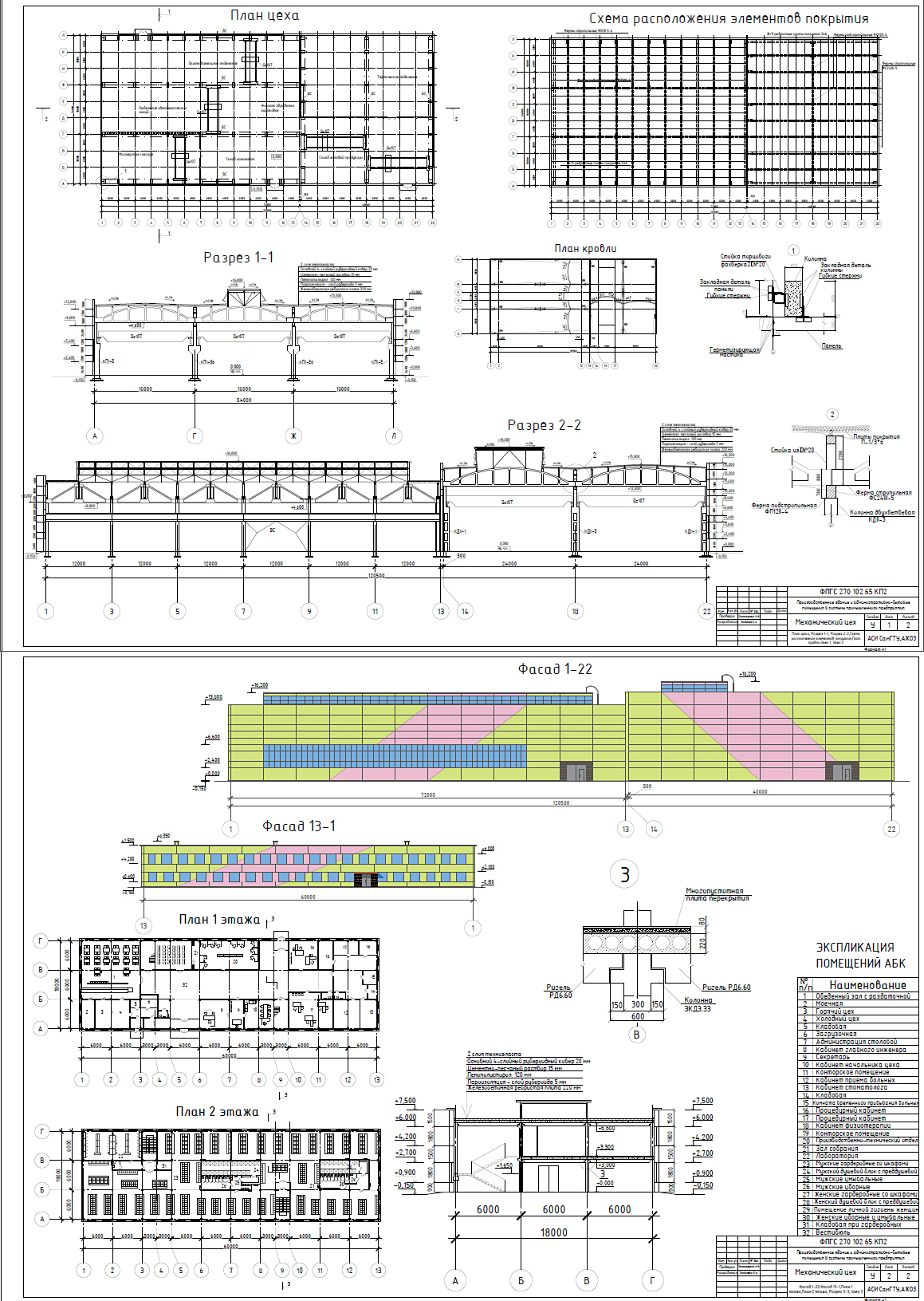

Состав: Листы находятся на вкладках лист 2 и лист 3: План цеха, Разрез 1-1, Разрез 2-2,Схема расположения элементов покрытия,План кровли,Узел 1, Узел 2, Фасад 1-22,Фасад 13-1,План 1 этажа,План 2 этажа, Разрез 3-3, Узел Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Одноэтажное промышленное здание – механический цех г.Самара

архитектура — копия.dwg
пояснилка.docx
