Помещение для складирования труб длиной до 12 метров

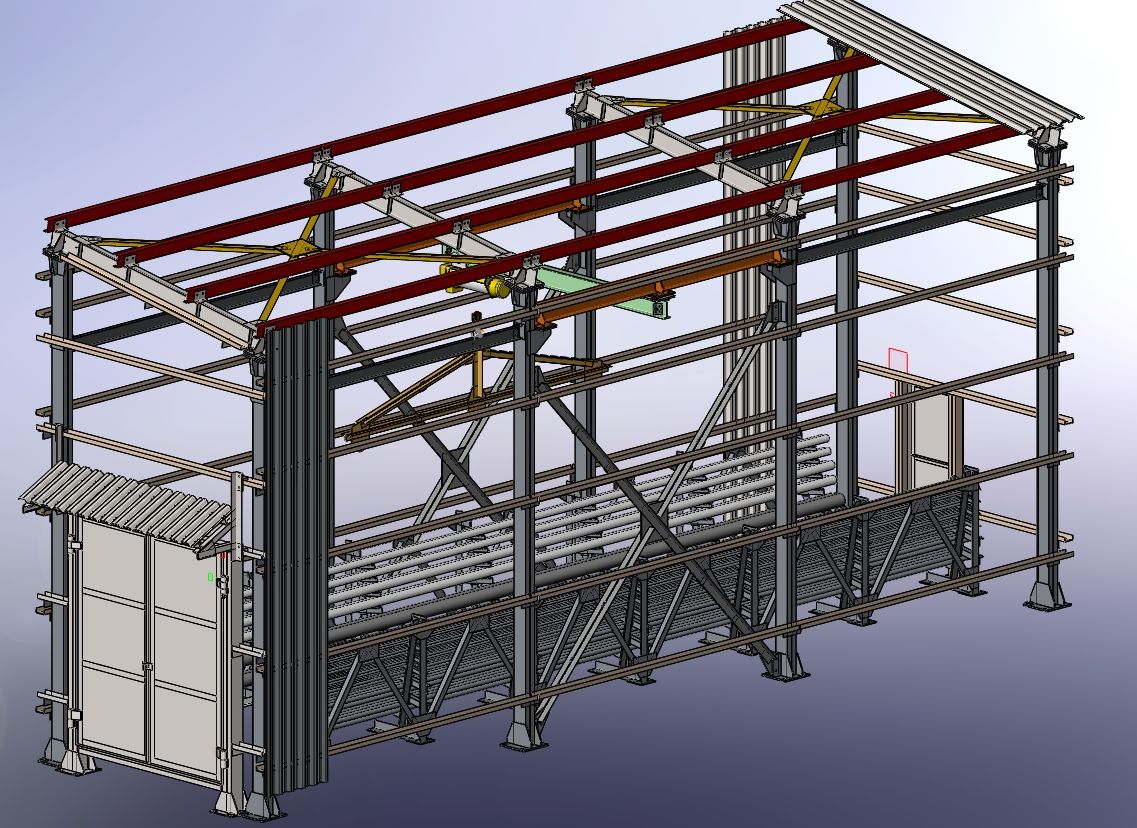

Представлена 3D-модель помещения для складирования труб длиной до 12 метров. Это металлический каркас, состоящий из колонн и балок, обшитых профилированным металлическим листом. Размеры в плане 13500х3450 мм. Имеется электрическая таль ТЭ-100 для погрузки-разгрузки труб на стеллажи.

Состав: 3D сборка, детали

Софт: SolidWorks 2015

Файлы:

Каталог
Строительство
Проекты домов
Промышленные здания
Помещение для складирования труб длиной до 12 метров

Помещение для складирования труб/

Помещение для складирования труб/М 16 - монорельс.SLDPRT

Помещение для складирования труб/Крестовая связь М14.SLDPRT

Помещение для складирования труб/Стойка из уголков_крайняя правая.SLDPRT

Помещение для складирования труб/Лист обшивки стены большой.SLDPRT

Помещение для складирования труб/М4.SLDPRT

Помещение для складирования труб/Колонна 3.SLDPRT

Помещение для складирования труб/Колонна 7.SLDPRT

Помещение для складирования труб/Помещение для складирования труб в сборе.SLDASM

Помещение для складирования труб/Колонна 1.SLDPRT

Помещение для складирования труб/Нижняя часть тали СБ.SLDASM

Помещение для складирования труб/рама 3.SLDASM

Помещение для складирования труб/Деталь нижн.SLDPRT

Помещение для складирования труб/М6.SLDPRT

Помещение для складирования труб/Гайка M24 ГОСТ 5915-70.sldprt

Помещение для складирования труб/Шайба A20 ГОСТ 6958-78.sldprt

Помещение для складирования труб/Стойка из уголков_средняя 159.SLDPRT

Помещение для складирования труб/Стеллаж из уголков.SLDASM

Помещение для складирования труб/Колонна 5.SLDPRT

Помещение для складирования труб/Балка поперечная 3.SLDPRT

Помещение для складирования труб/Стойка из уголков_средняя.SLDPRT

Помещение для складирования труб/Гайка M20 ГОСТ 5915-70.sldprt

Помещение для складирования труб/Массив труб_159.SLDPRT

Помещение для складирования труб/Нижняя связь по стеллажам.SLDPRT

Помещение для складирования труб/корпус тали ТЭ 100.SLDPRT

Помещение для складирования труб/12М-7930 - Крюк.SLDPRT

Помещение для складирования труб/Колонна 8.SLDPRT

Помещение для складирования труб/Рама торцевой двери склада.SLDPRT

Помещение для складирования труб/М5.SLDPRT

Помещение для складирования труб/М 24.SLDPRT

Помещение для складирования труб/Крестовая связь М13.SLDPRT

Помещение для складирования труб/дверь торцевая.SLDPRT

Помещение для складирования труб/Колонна 2.SLDPRT

Помещение для складирования труб/рама 4.SLDASM

Помещение для складирования труб/Траверса из уголков в сборе.SLDASM

Помещение для складирования труб/man.sldprt

Помещение для складирования труб/основные ворота склада в сборе.SLDASM

Помещение для складирования труб/рама основных ворот.SLDPRT

Помещение для складирования труб/Связь между стойками стеллажа_1.SLDPRT

Помещение для складирования труб/Таль ТЭ 100 в сборе.SLDASM

Помещение для складирования труб/Фасонка марок М9-М12.SLDPRT

Помещение для складирования труб/М 25.SLDPRT

Помещение для складирования труб/Стеллаж из уголков_с трубами_159.SLDASM

Помещение для складирования труб/М 18.sldprt

Помещение для складирования труб/Болт M20x80 ГОСТ 7798-70.sldprt

Помещение для складирования труб/М 21.SLDPRT

Помещение для складирования труб/Фасонка малая марок М9-М12.SLDPRT

Помещение для складирования труб/М15 - Опорная балка под монорельс.sldprt

Помещение для складирования труб/Стойка из уголков_вар2.SLDPRT

Помещение для складирования труб/Балка поперечная 2.SLDPRT

Помещение для складирования труб/Стойка из уголков_левая 159.SLDPRT

Помещение для складирования труб/Балка поперечная 4.SLDPRT

Помещение для складирования труб/М 23.SLDPRT

Помещение для складирования труб/Траверза из уголков.SLDPRT

Помещение для складирования труб/Лист покрытия малый.SLDPRT

Помещение для складирования труб/Массив труб_вар3.SLDPRT

Помещение для складирования труб/Колонна 4.SLDPRT

Помещение для складирования труб/Каркас козырька над основными воротами.SLDPRT

Помещение для складирования труб/Козырёк основных ворот в сборе.SLDASM

Помещение для складирования труб/Створка ворот_из уголков_правая.SLDPRT

Помещение для складирования труб/Массив труб 89х5.SLDPRT

Помещение для складирования труб/рама 2.SLDASM

Помещение для складирования труб/М 20.SLDPRT

Помещение для складирования труб/рама 1.SLDASM

Помещение для складирования труб/М3.SLDPRT

Помещение для складирования труб/Узел крепления связи по прогонам.SLDASM

Помещение для складирования труб/М 22.SLDPRT

Помещение для складирования труб/PL 24045_6_gos1.SLDPRT

Помещение для складирования труб/Торцевая дверь склада с рамой в сборе.SLDASM

Помещение для складирования труб/М 19.sldprt

Помещение для складирования труб/Лист обшивки стены 0,8.SLDPRT

Помещение для складирования труб/Балка поперечная 1.SLDPRT

Помещение для складирования труб/Зеркально отразитьСтворка ворот_из уголков_правая.SLDPRT

Помещение для складирования труб/Проушина траверзы.SLDPRT

Помещение для складирования труб/Склад в сборе с талью и стеллажами для труб (основная сборка).SLDASM

Помещение для складирования труб/Колонна 6.SLDPRT

Помещение для складирования труб/Монорельс и балка в сборе на колонне.SLDASM

Помещение для складирования труб/Барабан.SLDPRT

Помещение для складирования труб/Болт M24x220 ГОСТ 7798-70.sldprt

Помещение для складирования труб/М 17 - Горизонтальная связь по нижним поясам ферм.sldprt

Помещение для складирования труб/Лист покрытия козырька.SLDPRT

Помещение для складирования труб/Стойка из уголков_крайняя правая 159.SLDPRT

Помещение для складирования труб/Массив труб 108х5.SLDPRT
