Конкурс асов 3D-моделирования 2020

Проект одноэтажного производственного здания в железобетоне

МГУ им. Н. П. Огарева
Кафедра строительных конструкций
Курсовой проект по дисциплине: "Железобетонные конструкции"
На тему: "Проект одноэтажного производственного здания в железобетоне"
Саранск 2018

Исходные данные:
1. Длина здания 108 м.
2. Пролет здания 24 м.
3. Кол-во пролетов - 2.
4. Шаг стоек вдоль здания 12 м.
5. Отметка головки подкранового рельса 10.4 м.
6. Тип подкрановой балки - разрезная.
7. Грузоподъёмность кранов 20 т.
8. Кол-во кранов в пролете - 2 шт.
9. Режим работы кранов - средний.
10. Сопряжение ригелей с колонной - шарнирное.
11. Главная несущая конструкция покрытия - предварительно напряженная арка.
12. Район строительства по снеговой нагрузке - II, по ветровой - III.
13. Расчетное давление на грунт 0,29 МПа.
14. Классы бетона и арматурной стали: В15, А400 (для ненапрягаемых элементов); В35, А800 (для напрягаемых элементов).

Проект состоит из расчетно-пояснительной записки и 2-х листов чертежей формата А1.

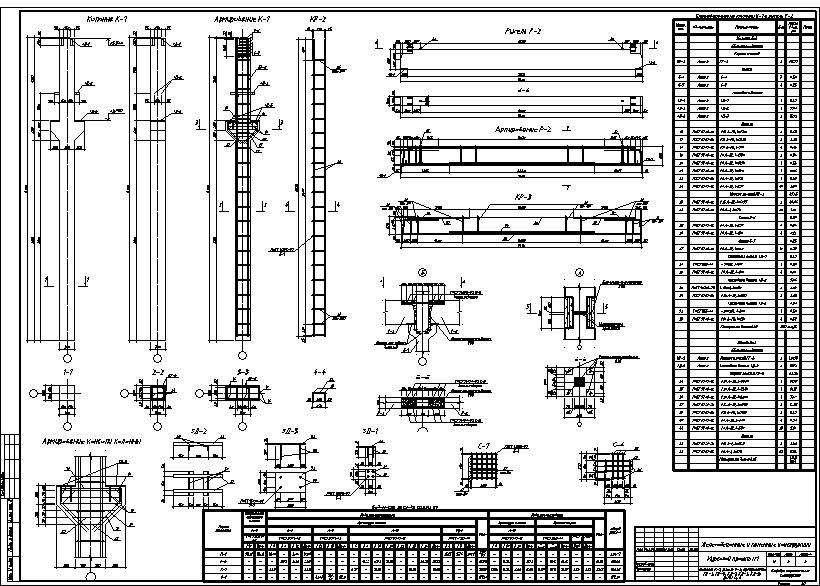

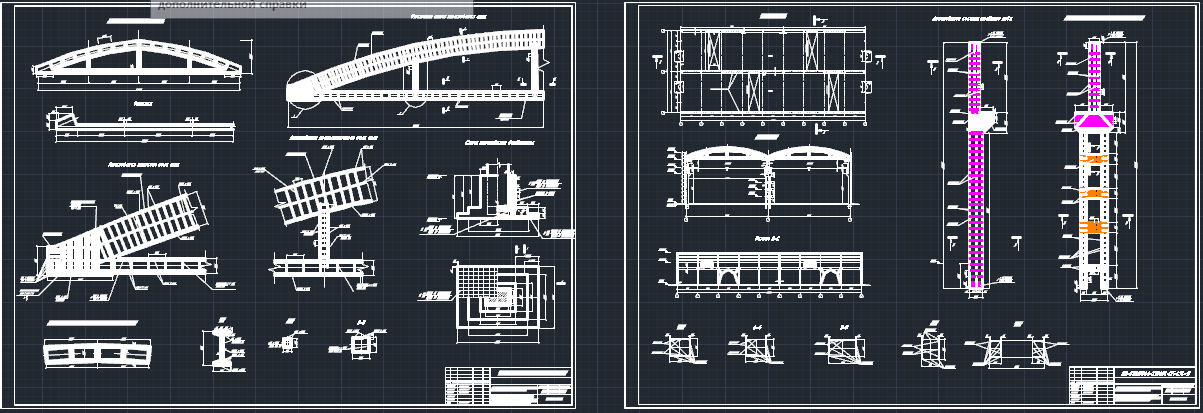

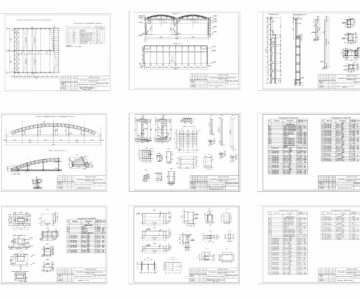

Графическая часть содержит : план расположения стоек, продольный и поперечный разрезы здания со связями, рабочие чертежи стойки, фундамента, арки, детали узлов колонны, арки.

Введение……………………………………………………………………………...6

1 Компоновка конструктивной схемы здания…………………………………7

2. Расчет поперечной рамы здания………………………………………..……13
2.1 Сбор нагрузки на поперечную раму. Постоянная нагрузка……………..13
2.2. Расчетная нагрузка от веса стеновых панелей и остекления………...…14
2.3. Расчетная нагрузка от веса подкрановых балок и кранового пути…….14
2.4. Расчетная нагрузка от веса колонн……………………………………….15
2.5 Сбор нагрузки на поперечную раму. Временная нагрузка…………...…16
2.6 Снеговая нагрузка…………………………………………………………...16
2.7 Ветровая нагрузка………………………………………………….……….16
2.8 Нагрузка от мостовых кранов……………………………………..………18
2.9 Расчет поперечной рамы в ПК ЛИРА 9.4……………………………..….20
2.10 Конструирование элементов рамы……………………………...……….28

3. Расчет монолитного внецентренно нагруженного фундамента
под крайнюю колонну………………………………………………………...…..35
3.1 Данные для проектирования……………………………………………….35
3.2 Определение геометрических размеров фундамента……………………36
3.3 Определение краевого давления на основание……………………..……37
3.4 Расчет тела фундамента………………………………………………..…..38
3.5 Расчет продольной арматуры подколонника…………………….………39
3.6 Расчет поперечного армирования подколонника………………...………39
3.7 Расчет нижней части фундамента…………………………………..……..40
3.8 Расчет рабочей арматуры сетки нижней плиты в направлении длинной стороны a_f………………………………………………………………………..40
3.9 Расчет рабочей арматуры сетки нижней плиты в направлении короткой стороны b_f……………………………………………………………...………...41

4. Расчет и конструирование железобетонной арки………………….………43
4.1 Расчетный пролёт и нагрузки…………………………………….………..43
4.2 Геометрические характеристики оси арки……………………..…………44
4.3 Определение усилий от единичной нагрузки q=1……………….………47
4.4 Расчёт затяжки…………………………………………………….………...50
4.4.1 Расчёт по прочности…………………………………………......………50
4.4.2 Расчёт прочности нормальных сечений…………………………..……50
4.4.3 Расчёт прочности наклонных сечений подвески………………….……53
4.5 Расчет арки покрытия в ПК ЛИРА 9.4……………………………….……54
4.6 Конструирование арматуры арки……………………………………..…..56
4.7 Расчет и конструирование опорного узла арки………………………..…58
Список использованных источников…………………………………….….…61

Приложение 1. Результаты расчета поперечной рамы одноэтажного промышленного здания из железобетона в ПК ЛИРА 9.6……………………………………………62

Приложение 2. Результаты расчета арки покрытия одноэтажного промышленного здания из железобетона в ПК ЛИРА 9.6….……………………………………………86

Состав: План здания, разрезы 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, армирование колонны крайнего ряда, армирования колонны среднего ряда, опалубочный чертеж арки, фрагмент схемы армирования арки, армирование опорного и промежуточного узлов арки, затяжка, геометрические размеры арочного блока, разрезы 1-1, 2-2, 3-3, схема армирования фундамента, ПЗ. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проект одноэтажного производственного здания в железобетоне

жбк2 печать.dwg
пояснилка моя.docx
аркажбк.lir
жбкрама.lir
жбкрама арм.lir
