Проектирование железобетонных конструкций одноэтажного производственного здания

РУТ МИИТ / Кафедра "Строительные конструкции, здания и сооружения" / Курсовая работа на тему:  Проектирование железобетонных конструкций одноэтажного производственного здания, 2023

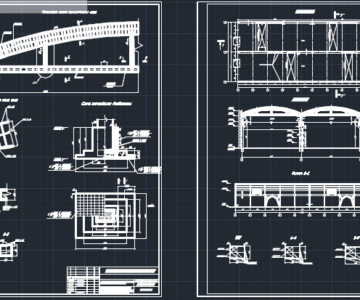

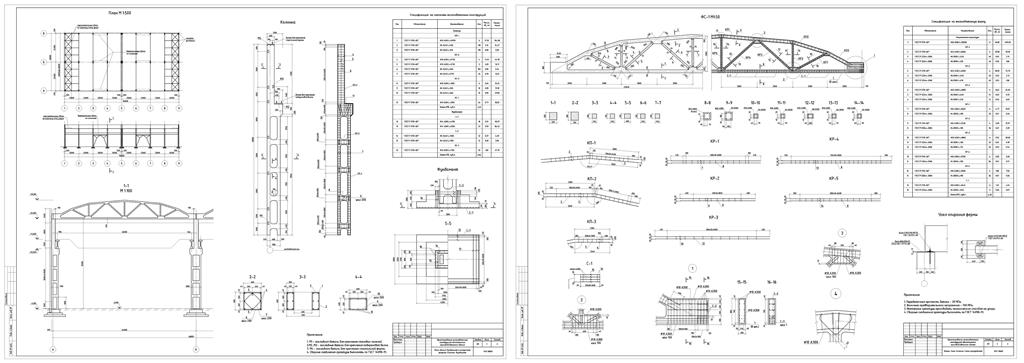

Состав: 2 листа чертежи + ПЗ (56 страниц).

Оглавление
1. ИСХОДНЫЕ ДАННЫЕ 3
2. КОМПОНОВКА ПОПЕРЕЧНОЙ РАМЫ. 4
2.2 Общие данные 4
2.2 Геометрия и размеры колонн. 4
3. ОПРЕДЕЛЕНИЕ НАГРУЗОК НА ПОПЕРЕЧНУЮ РАМУ. 6
3.1 Постоянные нагрузки 6
3.2 Снеговая нагрузка 7
3.3 Крановая нагрузка 8
3.4 Ветровая нагрузка 9
4. СТАТИЧЕСКИЙ РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ. 11
4.1 Геометрические характеристики сечений колонн 12
4.2 Расчетная схема рамы и нагрузки 13
4.3 Определение внутренних усилий в колоннах 15
4.4 Расчетные сочетания усилий в крайней колонне 19
5. РАСЧЕТ ПРОЧНОСТИ ДВУХВЕТВЕВОЙ КОЛОННЫ КРАЙНЕГО РЯДА 20
5.1 Надкрановая часть 20
5.2 Подкрановая часть 23
6. РАСЧЕТ ФУНДАМЕНТА ПОД КРАЙНЮЮ КОЛОННУ 30
6.1 Определение высоты фундамента 30
6.2 Определение глубины заложения 31
6.3 Размеры подошвы фундамента 31
6.4 Размеры фундамента 32
6.5 Расчет прочности элементов фундамента 32
7. ПРОЕКТИРОВАНИЕ СЕГМЕНТНОЙ СТРОПИЛЬНОЙ ФЕРМЫ 36
7.1 Исходные данные для проектирования 36
7.2 Нагрузки на ферму 36
7.3 Определение усилий в элементах фермы 37
7.4 Расчет нижнего растянутого пояса 41
7.5 Расчет верхнего сжатого пояса 44
7.6 Расчет растянутого раскоса Р1 46
7.7 Расчет растянутой стойки С1 49
7.8 Расчет сжатого раскоса Р2 51
7.9 Расчет сжатого раскоса Р3 53
7.10 Расчет растянутой стойки С2 55
СПИСОК ЛИТЕРАТУРЫ 56

ИСХОДНЫЕ ДАННЫЕ
Исходные данные по варианту
Последние три цифры шифра – 148.
По таблице исходных данных задания принимается:
Грузоподъемность кранов – 320 кН (32 тс);
Пролет рамы – 24 м;
Шаг колонн – 12 м;
Длина здания в осях – 96 м;
Высота до головки рельса
Класс напрягаемой арматуры – А800;
Класс бетона для предварительно напряженных конструкций – B40;
Класс ненапрягаемой арматуры – А300;
Класс бетона для конструкций без предварительного напряжения – B15;
Снеговой район строительства – II;
Ветровой район строительства – II.

Дополнительные исходные данные
1. Здание – отапливаемое, двухпролётное.
2. Покрытие здания – утеплённое. Плиты покрытия железобетонные размером 3х12 м. Стропильные конструкции – железобетонные сегментные фермы пролётом, равным расчётному в соответствии с заданием.
3. Наружные стены панельные, нижняя панель самонесущая, выше - навесные.
4. Материал конструкций – сборный железобетон.
5. Два мостовых электрических крана работают совместно. Краны относятся к группе режимов работы - 5К (А5).
6. Подкрановые балки разрезные железобетонные, предварительно напряженные.
