Проектирование участка восстановления роликов стана 5000 механического цеха ЗАО «МРК»

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра прикладной механики и графики
Дипломный проект «Проектирование участка восстановления роликов стана 5000 механического цеха ЗАО «МРК» с целью экономии денежных средств и снижения простоев стана 5000»
Магнитогорск 2012

Цель работы: создание участка по ремонту и восстановлению роликов стана 5000, с целью экономии денежных средств, путем восстановления изношенных роликов, и тем самым обеспечение бесперебойной работы оборудования стана 5000.
В дипломном проекте предложено внедрение следующего оборудования: две наплавочных установки, одна термическая печь с выкатным подом, два токарных станка, мостовой кран 32/5 т, и мостовой кран 15 т. Для восстановления роликов стана 5000 , применяются различные способы наплавки, и различными материалами. Наиболее предпочтительна наплавка под флюсом с использованием осцилляции (колебательные движения электрода) , что позволяет увеличить годовой объем производства наплавки и повысить качество наплавляемой поверхности, и в процессе эксплуатации самого ролика в целом. Наплавка может производиться и двумя электродами, что так же повышает производительность и скорость наплавки.

Перечень подлежащих разработке процессов
В основной части:
Ремонт и восстановление роликов в связи с тем, что наплавочный цех (участок ремонта роликов) не может осуществлять наплавку больших по диаметру и по длине роликов.
Определение целесообразности проектирования участка наплавки роликов стана 5000.

В специальной части:
Разработка технологии получения готовой продукции;
Определение состава основного и вспомогательного оборудования;
Разработка проектных решений по расстановке и внедрению оборудования;
Определение степени загрузки оборудования в соответствии с износом роликов стана 5000.
Проектирование производится на базе склада, находящегося на территории механического цеха. В связи с этим отпадает проектирование и строительство металлоконструкций здания.
В безопасности жизнедеятельности: Провести анализ опасных и вредных производственных факторов и разработать меры для их устранения, дать инженерную разработку по мерам защиты от одного из факторов.
В экономике и управлению производством: 1) Рассмотреть вопросы организации труда, величину капитальных вложений и срок окупаемости. 2) Оценить экономическую эффективность предложенных мероприятий.

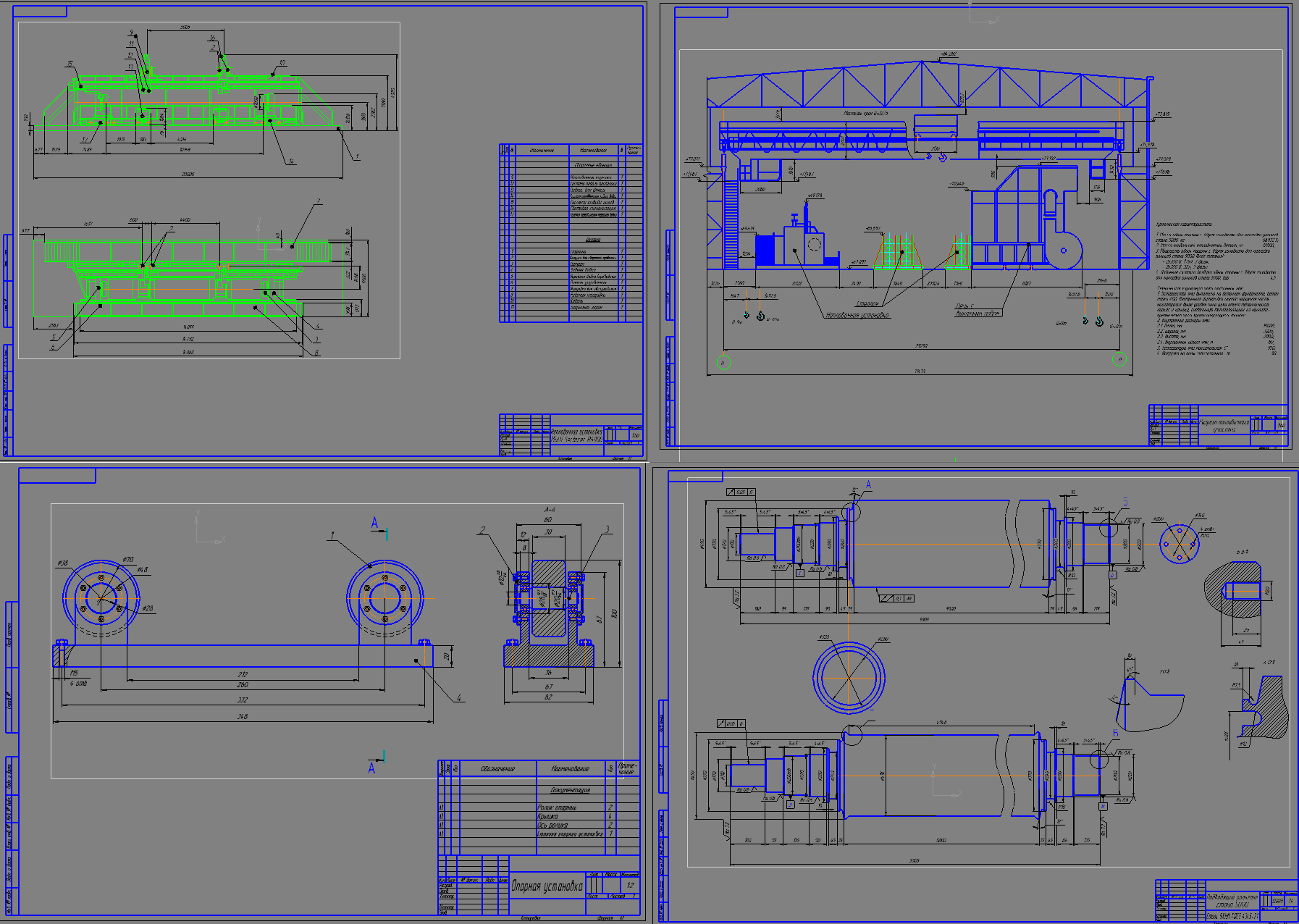

Состав: План участка наплавки (ТХ), Разрез участка наплавки (ТХ), Наплавочная установка (СБ), Стеллаж (ВО), Деталировка (ролик стана 5000, ролик опорный, ось ролика, крышка) , станина опорной установки (ВО), Технологическая схема производства наплавки (ТС), ПЗ, Презентация, расчёты в Excel Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование участка восстановления роликов стана 5000 механического цеха ЗАО «МРК»

на печать/~$ПЗ.doc
на печать/~WRL0001.tmp
на печать/Дипломный проект.ppt
на печать/крышка.cdw
на печать/наплавочная установка.cdw
на печать/опорная установка.cdw
на печать/ось ролика.cdw
на печать/ПЗ.doc
на печать/План наплавочного участка.cdw
на печать/Разрез наплавочнеого участка.cdw
на печать/ролик опорный разработанный.cdw
на печать/РОЛИК СТАНА ГОТОВЫЙ.cdw
на печать/ролик.m3d
на печать/СЕБЕСТОИМОСТЬ.xls
на печать/смета за 1 ролик.xls
на печать/смета кап затрат 1.xls
на печать/смета кап. затрат без учета ндс.xls
на печать/смета кап. затрат.xls
на печать/Спецификация.spw
на печать/станина.cdw
на печать/Стеллаж.cdw
на печать/Тарифная сетка.xls
на печать/технологическая схема наплавки.frw
на печать/Чертеж печь с выкатным подом.cdw
на печать/экономика.cdw
