Конкурс асов 3D-моделирования

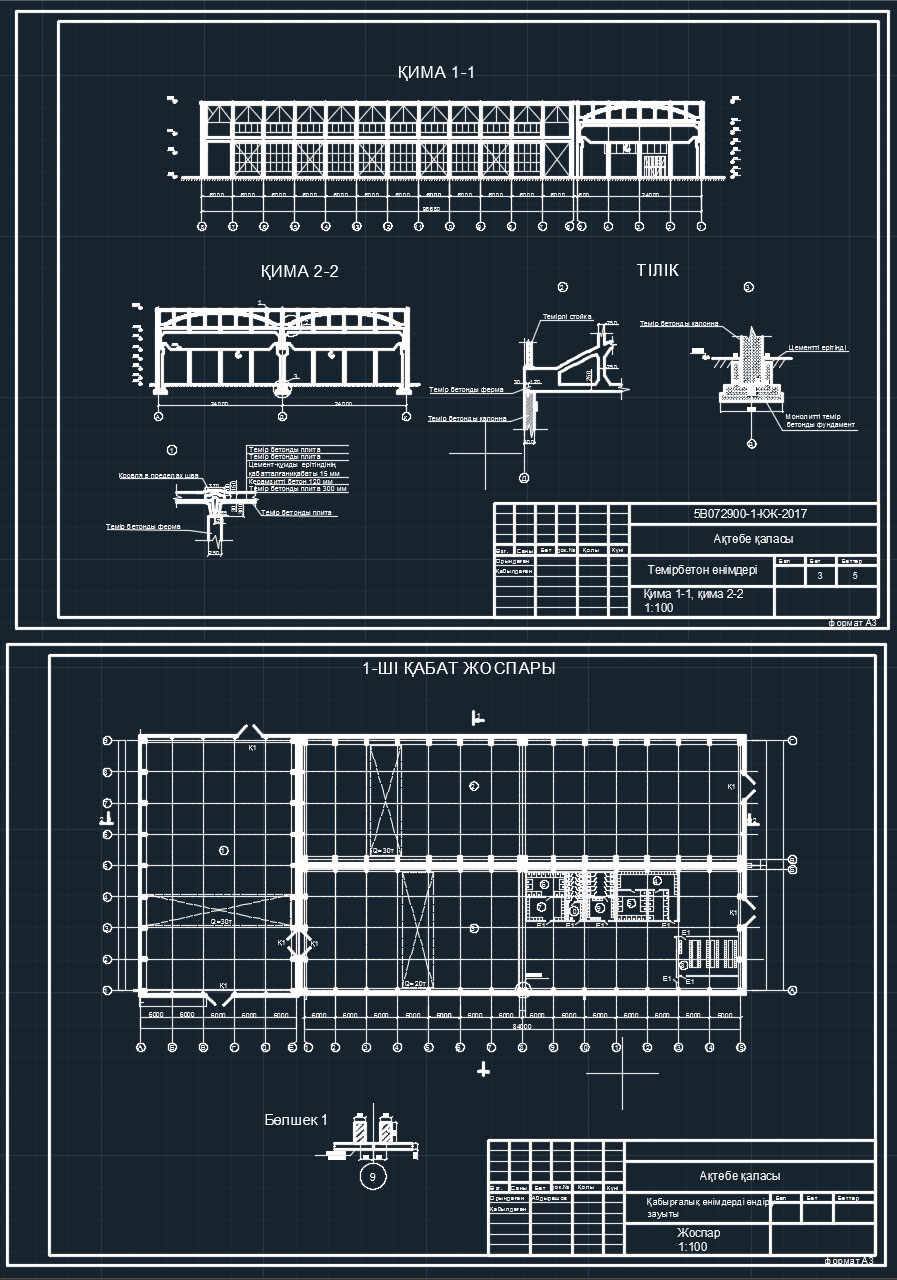

Проектирование завода стеновых изделий 84х48м

Карагандинский Государственный Университет им. Е.А. Букетова
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему: "Проектирование и анализирование завода стеновых изделий"
Караганда 2019

Исходные данные: Проектируемое производственное здание представляет собой многоэтажное здание; 84х48 м, в прямоугольной форме. В здании есть один деформационный шов. Он также оснащен 3 подъемными кранами.
Предполагаемое местоположение - город Эмба Актюбинской области.
Планы по производству стеновых изделий состоят из 3 цехов.
Строительная площадка - город Эмба
Средняя температура за 5 дней составляет: -33 ° С;
Средняя температура внизу составляет: -6,8 ° С;
Продолжительность холодного периода составляет 200 дней.
Стена мастерской выполнена из железобетонных панелей.
Основное производственное здание представляет собой одноэтажное прямоугольное здание с двумя параллельными пространствами, выполненное на диаграмме в форме рамы, потому что диаграммы рамы значительно более эффективны при статических и динамических нагрузках. Параллельный пролет длиной 84 м, колонна 6 м, высота пола 12,6 м, 12,8 м.

Жобаланатын өнеркәсіптік ғимарат бір қабатты көп аралықты ғимарат болып табылады; көлемі 84х48 м, жоспарда тікбұрышты пішінді. Ғимаратта бір деформациялық тігіс қарастырылған. Сонымен қатар 3 жүк көтергіш крандармен жабдықталған болып табылады.
Жобаланатын орны – Ақтөбе облысы, Ембі қаласы.
Қабырғалық өнімдерді өндіретін зауытының жоспары − 3 цехтен тұрады.
