Южно-Уральский технологический университет
Кафедра: Строительство ПГС
Курсовой проект по дисциплине "Архитектура здания"
На тему "Промышленное здание"
Челябинск 2021
Содержание
Введение…..……………………………………………………………….....3
1 Объемно-планировочное решение………….………………………..…4
1.1 Характеристика здания………………………………………………….4
1.2 Генеральный план……………………………………………………….4
2 Конструирование элементов подземной части здания …………………6
2.1 Фундаменты…………………………………………………………...…6
2.2 Расчет глубины заложения фундамента………………………………..6
3 Конструирование каркаса здания……………………..………………..8
3.1 Колонны и связи каркаса…………………………………………….…8
3.2 Подкрановые балки……………………………………………………...8
3.3 Стропильные фермы……………………………………………………9
3.4 Плиты покрытия…………………………………………………………9
3.5 Стены……………………………………………………………………10
4 Оконные и дверные проемы……………………………………………..11
5 Лестницы………………………………………………………………….11
6 Кровля……………………………………………………………………..11
6.1Теплотехнический расчет кровли……………………………………...12
7 Полы...…………………………………………………………………….13
8 Спецификация конструкций…………..…………………………………14
Заключение…………………………………………………………………15
Список литературы……….………………………………………………...16
Проектируемое здание цеха – каркасное. Материал каркаса – железобетон. Район строительства город Челябинск. Здание двухпролетное имеет прямоугольную форму. Номинальные размеры в плане 36 м ×72 м.
Основные параметры:
Шаг колонн – 6 м
Ширина пролета – 18 м
Высота до низа несущих конструкций– 12,6 м
Опорно–мостовые краны грузоподъемностью – 20 т

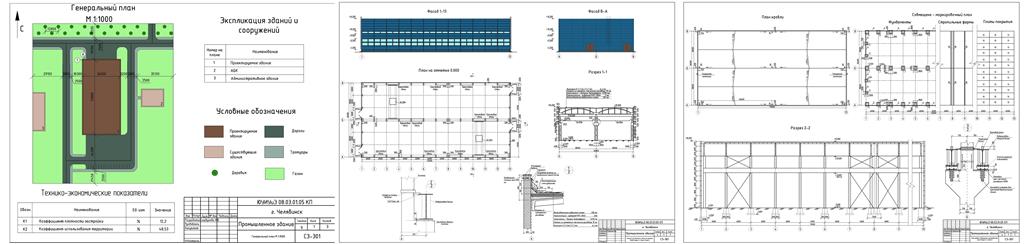

Графическая часть содержит Ген план, план фасада, кровли, совмещенно-маркировочный план
