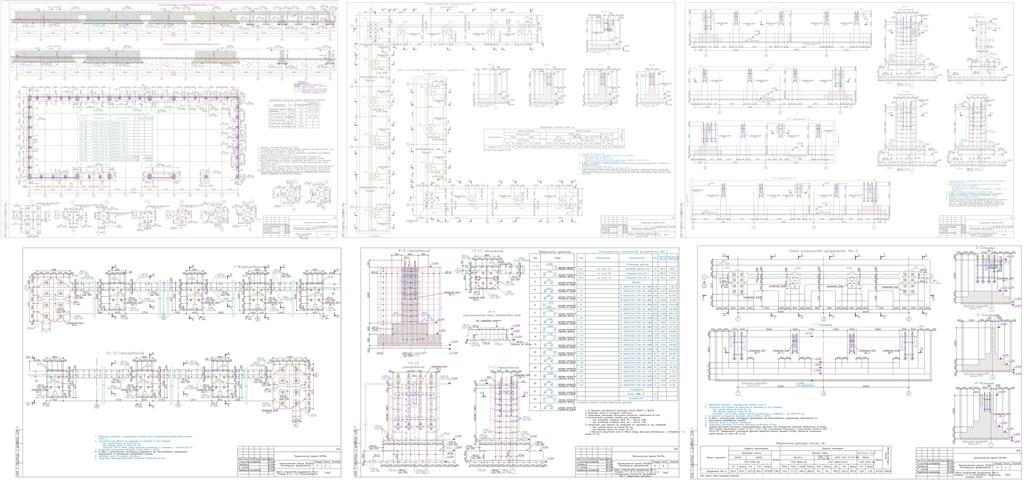

Промышленное здание 30 х 78м. Конструкции фундаментов. Подземная часть сооружения.
Общие данные
1. Данные комплект рабочих чертежей разработан согласно действующим нормам, стандартам и правилам.
2. За условную отметку 0,000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке +343,78.
3. Нагрузки на отметке 0,000 на базы колонн см. чертежи КМ.
4. Работы выполнять в соответствии с требованиями:
КМК 3.03.01-98 "Несущие и ограждающие конструкции"
КМК 3.01.02-00 "Техника безопасности в строительстве".
5. Данный проект разработан на основании заключения об инженерно-геологических условиях по объекту "Застройка завода " 2023.
6. Основанием для фундаментов выбран ИГЕ-1 - щебень из обломков осадочных и метаморфических пород, с супесчаным заполнителем, маловлажный, с включением глыб имеющий следующие нормативные характеристики:
· Плотность грунту - 1,9 т/м³;
· Угол внутреннего трения - 38°;
· Модуль деформации - 50 МПа;
· Расчетное сопротивление грунтов Ro≥4,1 кг/см², при принятых размерах фундаментов.
· Грунтовые воды до глубины 10м отсутствуют.
· Грунты по отношению к железобетонным конструкциям на обычном портландцементе - неагрессивные.
7. После откопки котлована необходимо произвести актирование грунтов основания, с привлечением инженера-геолога.
8. При выявлении грунтов с иными характеристиками - сообщить проектировщикам для принятия решения.
9. Грунты почвенно-ростительного слоя подлежать срезке и последующей рекультивации.
10. Произвести разметку откопки для каждого из фундаментов обеспечив возможность производства работ по устройству опалубки и выполнению гидроизоляции.
11. При проведении работ в жаркий период года соблюдать условия п.п. 2,63 ... 2,68 КМК 3.03.01-98 "Несущие и ограждающие конструкции" .
12. При проведении работ в зимнее время обязательно соблюдать условия п.п. 2,53 ... 2,62 КМК 3.03.01-98 "Несущие и ограждающие конструкции".
13. На следующих этапах изготовления конструкций должны быть составлены акты освидетельствования скрытых работ :
· на устройство котлована под фундамент;
· устройство бетонной подготовки;
· соответствие арматуры и закладных деталей рабочим чертежам;
· прием смонтированной и подготовленной к бетонированию опалубки;
отбор контрольных образцов бетона;
