Расчет и проектирование несущих конструкций каркаса 2-х пролетного одноэтажного промышленного здания

Учреждение образования «ПОЛОЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
Кафедра Строительных конструкций
КУРСОВОЙ ПРОЕКТ
По дисциплине ”Железобетонные и каменные конструкции “
На тему “Расчет и проектирование несущих конструкций каркаса одноэтажного промышленного здания”

Исходные данные
Количество пролётов:2
Длинна здания: 118м
Шаг крайних колонн: 12м
Шаг средних колонн: 12 м
Величина пролётов Тип стропильной конструкции покрытия :18 -БР
Грузоподъёмность крана 20 т
Отметка верха кранового рельса:12.6

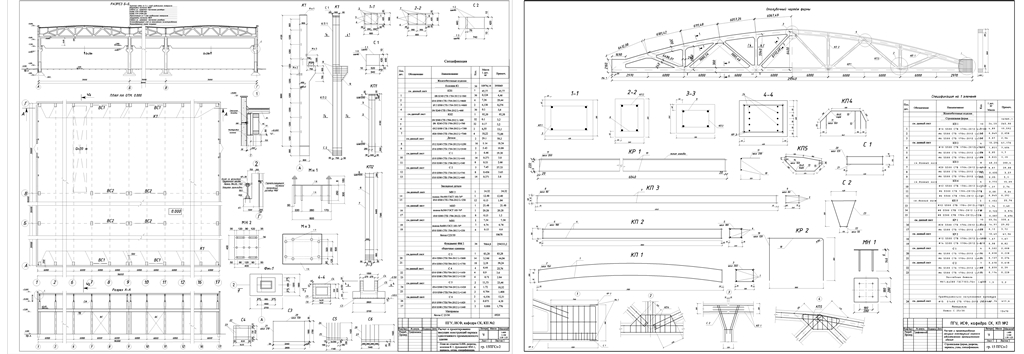

Графическая часть проекта содержит 2 чертежа в формате А2
На первом чертеже представлен план здания и основные разрезы
На втором чертеже представлен разрезы балки покрытия.

СОДЕРЖАНИЕ
1 Компоновка каркаса здания…………………………………………………....4
1.1 Разработка схемы поперечных рам, связей и фахверка………....4
1.2 Определение генеральных размеров поперечной рамы цеха.…..5
2 Установление нагрузок на поперечную раму цеха……………………......….7
2.1 Определение постоянной нагрузки ..……..…………… .....…….….....7
2.2 Определение нагрузки от крановых воздействий ………….….….....10
2.3 Определение нагрузок от давления снега и ветра…………………....12
3.Cтатический расчет поперечной рамы………………………………….........14
4 Расчёт сечения колонны……………………………………………………....22
4.1 Исходные данные для проектирования………………………….…...22
4.2 Расчет надкрановой части…………………………………….…….…23
4.3 Расчет подкрановой части……………………………….………..…..26
4.4 Расчет подкрановой консоли ……………………................................29
5 Расчёт внецентреннонагруженного фундамента………………………….…31
5.1 Исходные данные для проектирования…………………………........31
5.2 Определение размеров подколонника…………………………..…....31
5.3 Определение размеров подошвы фундамента…………….……........33
5.4 Определение сечения арматуры плитной части фундамента……....34
5.5 Расчет подколонника…………………………………………….........37
6 Расчет и конструирование фермы …………………………….………... 39
6.1 Исходные данные для проектирования …………………………. 39
6.2 Определение нагрузок…………………………………………….. 40
6.3 Определение усилий в сечениях фермы………………………... 40
6.4 Предварительное напряжение арматуры и ее потери…………….
6.5 Расчет по образованию трещин…………………………………… 45
6.6 Предварительный подбор арматуры……………………………...
6.4 Расчет узлов фермы…………………….…………………………... 50
Список использованных литературных источников…………………… 54
