«Тульский государственный университет»
Кафедра «Строительство, строительные материалы и конструкции»
Курсовой проект
по дисциплине «Железобетонные и каменные конструкции»

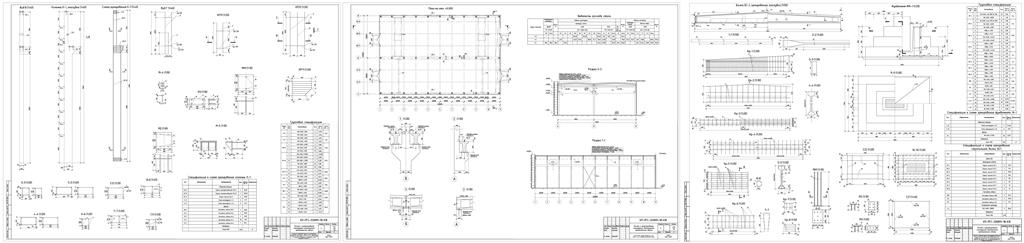

На тему: РАСЧЕТ И ПРОЕКТИРОВАНИЕ КОНСТРУКЦИЙ ОДНОЭТАЖНОГО ПРОМЫШЛЕННОГО ЗДАНИЯ
2022г.
Здание отапливаемое с двумя пролетам 18 и 21 метра соответственно, каждый длиной 60 м.
Высота от уровня пола до низа стропильной конструкции 14,4 м.
Шаг колонн 6 м по всем осям, здание разделено на два температурных блока: 30 м и 30 м.
Предусмотрены мостовые краны грузоподъемностью 12,5т и 5т в первом и втором пролётах соответственно.
Район строительства – г. Таганрог.
Стропильные конструкции – железобетонные двутавровые балки.
Класс бетона колонн В25, стропильных балок В40, фундаментов – В15.
Класс арматуры колонн – А500, фундаментов – А400, стропильных ферм – А400.
Толщина стеновых панелей 300 мм. режим работы кранов 6К.
Расчетное сопротивление грунта основания 350 кПа.
Проектируемая колонна крайняя во втором пролёте, проектируемая стропильная конструкция ферма в первом пролёте.
Содержание:
1.Общие данные……………….………………………………………………..….…3
2.Компановка поперечной рамы……………………………………….……..….…..4
3.Определение нагрузок на поперечную раму……………………………..….........6
4.Определение габаритов расчетной схемы………………………………...…......15
5.Расчет поперечной рамы в программном комплексе SCAD……………………17
6.Расчет надкрановой части колонны………………………………………...…....27
7.Расчет подкрановой части колонны………………………………………….......29
8.Расчет фундамента по прочности основания………………………….……..….31
9. Расчет армирования фундамента……………………………………………..….34
10. Проектирование стропильной балки……………… ………………...………...36
11. Расчет прочности балки по нормальному сечению ……………………...…...41
Список литературы…………………………………………………………….........44
