Складской терминал два пролета 24м

Воронежский государственный технический университет
Кафедра проектирования зданий и сооружений им. Н.В. Троицкого
Курсовой проект по дисциплине: "Архитектура"
На тему: "Проектирование цеха производства железобетонных конструкций"
Воронеж 2017

Исходные данные для проектирования:
Высота до низа несущих конструкций покрытия – 9.6 м.
Стропильные конструкции – ферма металлическая из электросварных труб (круглых профилей).
Наружные ограждающие конструкции – панельные.
Внутренние ограждающие конструкции – кирпичные.
Пролет А – 24 м.
Шаг колонн, м:
Наружного ряда В1 – 6 м.
Внутреннего ряда В2 – 12 м.

Содержание:
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.Генеральный план . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.Объёмно-планировочные решения здания . . . . . . . . . . . . . . . . . . . . . . . 5
3.Конструктивные решения задания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Заключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9
Список использованной литературы . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

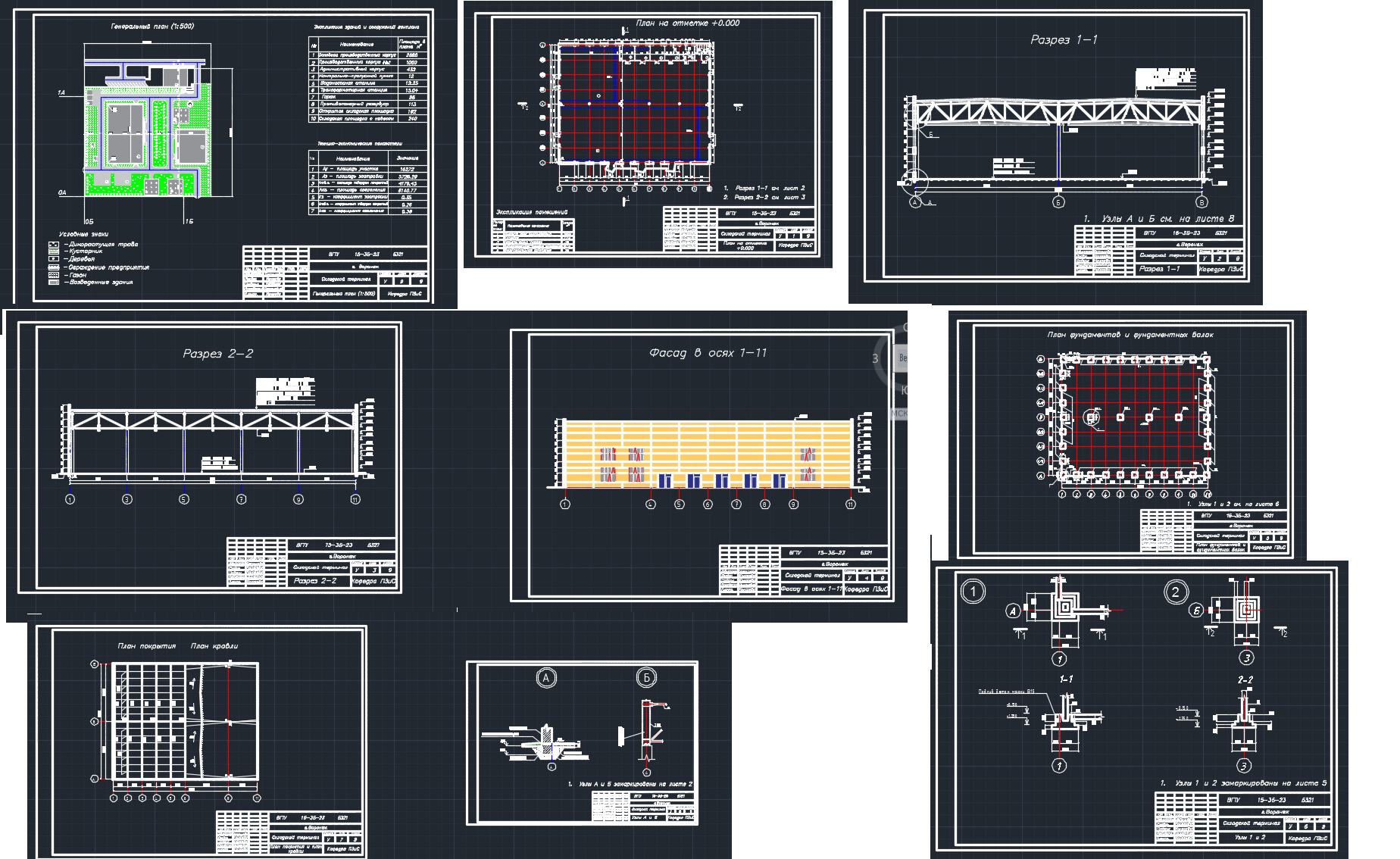

Состав: Разрез 1-1, разрез 2-2, фасад в осях 1-11, план фундаментов и фунтаметных балок, узыл 1 и 2, план покрытия и план кровли, узлы А и Б, генеральный план (1:500), ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Складской терминал два пролета 24м

графическая часть.dwg
пояснилка по архитектуре.docx
пояснилка по архитектуре.dwg
