Конкурс асов 3D-моделирования

Цех формовки и термообработки железобетонных конструкций

Сибирский государственный индустриальный университет (СибГИУ), Кафедра архитектуры.
Курсовой проект по дисциплине "Архитектура промышленных зданий".
Тема: "Цех формовки и термообработки железобетонных конструкций". Новокузнецк, 2013.

Проект содержит 2 листа чертежей А1 и пояснительную записку 17 с.

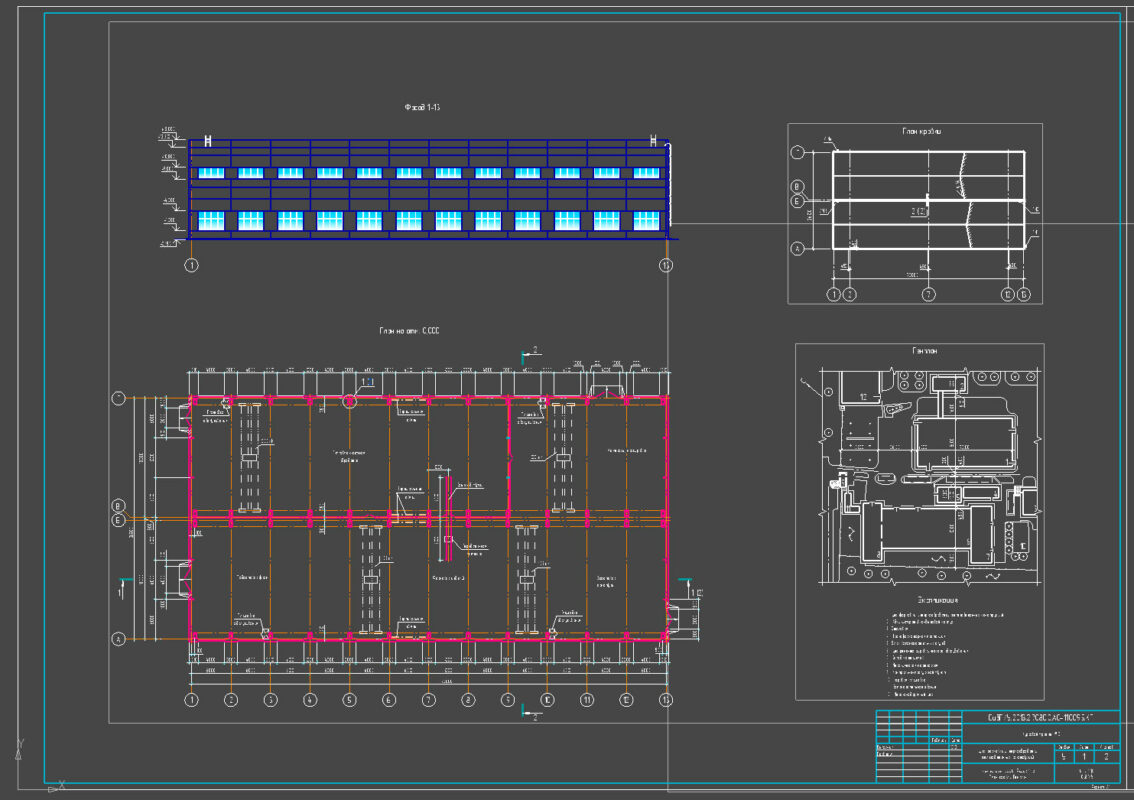

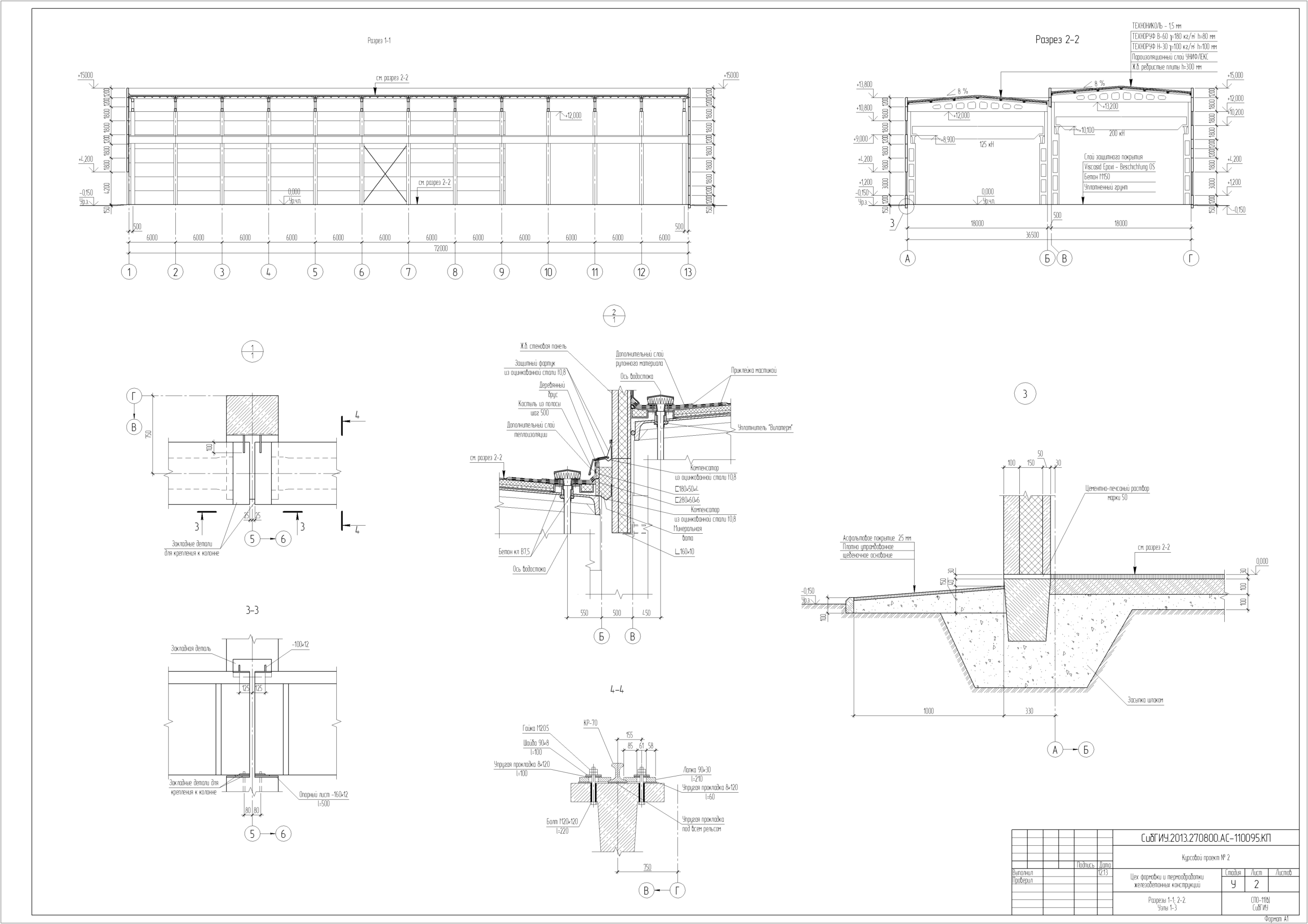

На чертежах изображены: план на отм. 0,000, план кровли, фасад, генплан, продольный и поперечный разрезы, узлы.

Исходные данные:
Район строительства - г. Псков.
Влажностный режим помещений - Мокрый.
Условия эксплуатации ограждающих конструкций - Б.
Грузоподъёмность кранов — 12,5 и 20 т, отметка низа стропильной фермы +12,000 и +13,200.
Цех предназначен для формовки и термообработки железобетонных конструкций.

Содержание пояснительной записки:
Введение
1 Технологическая схема
2 Генеральный план участка
3 Объёмно-планировочные решения
4 Архитектурно-конструктивные решения
4.1 Характеристика конструктивной схемы здания
4.2 Характеристика основных элементов каркаса
5 Теплотехнический расчёт ограждающих конструкций
Список использованной литературы.

Состав: План на отм. 0,000. Фасад 1-13. План кровли. Генплан. Разрезы 1-1; 2-2. Узлы 1-3 Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Бесплатные работы / Цех формовки и термообработки железобетонных конструкций

А1.cdw
пояснительная записка.odt
рисунки к пз.cdw
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
