Расчет железобетонних конструкций цеха

Київський національний університет будівництва і архітектури (КНУБА)
Кафедра залізобетонних та кам’яних конструкцій
Індивідуальна робота з дисципліни "Будівельні конструкції"
На тему "РОЗРАХУНОК і КОНСТРУЮВАННЯ ЗАЛІЗОБЕТОННИХ ЕЛЕМЕНТІВ ЦЕХА "
Київ 2017

Вихідні дані:
Необхідно розрахувати і сконструювати основні елементи збірного перекриття (панель, ригель) та колону 1-го поверху.
Дані для проектування:
1. Розміри багатоповерхової промислової будівлі в плані (в осях) – 16.7х40.6 м.
2. Кількість поверхів – 3.
3. Висота поверху – 3.6 м.
4. Характеристичне тимчасове (корисне) навантаження на залізобетонне перекриття – 6кН/м².
5. Тип підлоги – плиточка
6. Зовнішні стіни – з цегли.
7. Панелі – з круглими пустотами.
8. Ригелі – таврового перерізу з полкою знизу.
9. Клас умов експлуатації – ХС1.
10. Клас робочої повздовжньої арматури: плит – А800С, ригелів – А500С, колон – А400С.
11. Клас бетону: плит – В20, ригелів – В15, колон – В30.
12. Місце будівництва – м. Черкаси.
Перекриття виконуються із збірних попередньо напружених залізобетонних панелей, укладених на ригелі. Опирання плит – шарнірне, стик ригеля з колоною – обетонований.

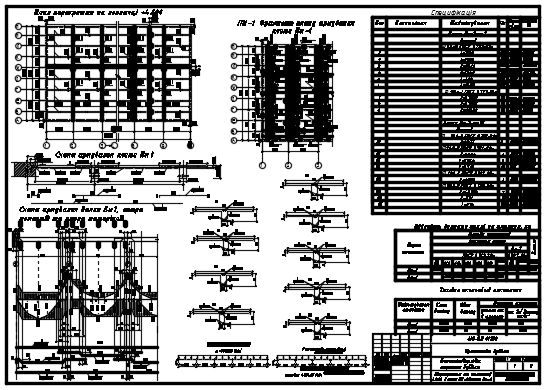

Графічна частина: проектування плит перекриття, конструкції колони та ригелю

Состав: Констроювання колони та ригелю, схема плити перекриття Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Строительство / Расчет железобетонних конструкций цеха

Б\1.dwg
Б\2.docx
