Расчет железобетонных конструкций

Киевский национальный университет строительства и архитектуры
Кафедра железобетонных конструкций
Курсовой проект по дисциплине "Строительные конструкции"
На тему: "Расчет железобетонных конструкций"
Киев 2018

ЗМІСТ КУРСОВОГО ПРОЕКТУ
1. Вихідні дані для проектування 3
2. Розрахунок елементів будівлі 4
2.1 Визначення розмірів і розрахункових прольотів 4
2.2 Збір навантаження на конструкції 6
2.3 Розрахунок і конструювання збірної круглопорожнистої панелі перекриття за міцністю 9
2.3.1 Розрахунок нормальних перерізів на згинальний момент 10
2.3.2 Розрахунок похилих перерізів на поперечну силу 13
2.3.3 Конструювання збірної панелі перекриття 17
2.4 Розрахунок і конструювання залізобетонного ригеля перекриття 19
2.4.1 Розрахункові зусилля у ригелі 19
2.4.2 Розрахунок нормальних перерізів ригелю на згинальний момент 20
2.4.3 Розрахунок похилих перерізів на поперечну силу 23
2.4.4 Визначення місць обриву повздовжньої розтягнутої арматури 26
2.4.5 Конструювання нерозрізного ригеля 30
2.5 Розрахунок і конструювання збірної залізобетонної колони 32
2.5.1 Розрахунок нормальних перерізів колони 32
2.5.2 Конструювання колони 33
Список літератури 34
1. Вихідні дані для проектування
Необхідно розрахувати і сконструювати основні елементи збірного перекриття (панель, ригель) та колону 1-го поверху.
Умови:
1. Розміри багатоповерхової промислової будівлі в плані (в осях) – 18,2 х 24,8 м.
2. Кількість поверхів – 4.
3. Висота поверху – 3,3 м.
4. Характеристичне тимчасове (корисне) навантаження на залізобетонне перекриття – 8 кН/м².
5. Тип підлоги – плиточна.
6. Зовнішні стіни – цегляні.
7. Панелі – з круглими порожнинами, шириною 1,3 м.
8. Ригелі – прямокутного перерізу.
9. Колони – квадратного перерізу 400х400 мм.
10. Клас робочої повздовжньої арматури: плит – попередньо напружувана А800С, ригелів – А400С, попередньо напружувана А600С і колон – А400С.
11. Клас бетону конструкцій: плит – В25, ригелів – В25 і колон – В25.
12. Район будівництва – м. Київ.

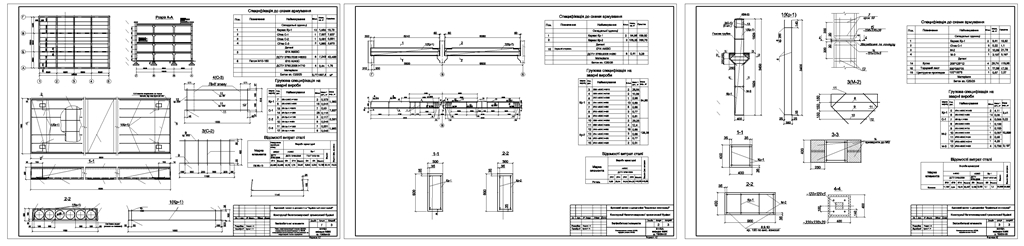

Состав: Арматурный каркас пустотной плиты, Арматурный каркас колоны, Арматурный каркас ригеля, Спецификация. Язык документа

Софт: AutoCAD 2016

Каталог / Строительство / Расчет железобетонных конструкций

Просмотр файлов
курсач констр.docx
Чертеж буд констр.2018.dwg
