Административно бытовой корпус для 200 человек

0
0
30
0
0
150

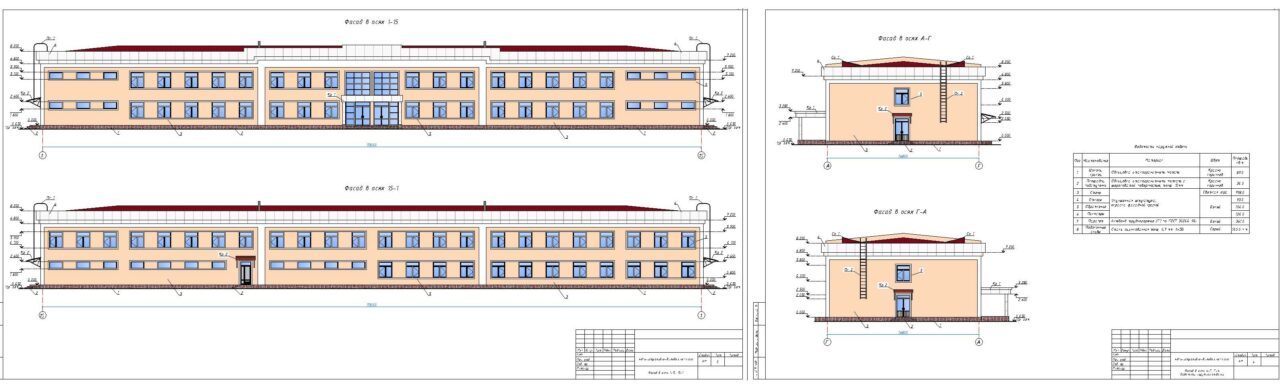

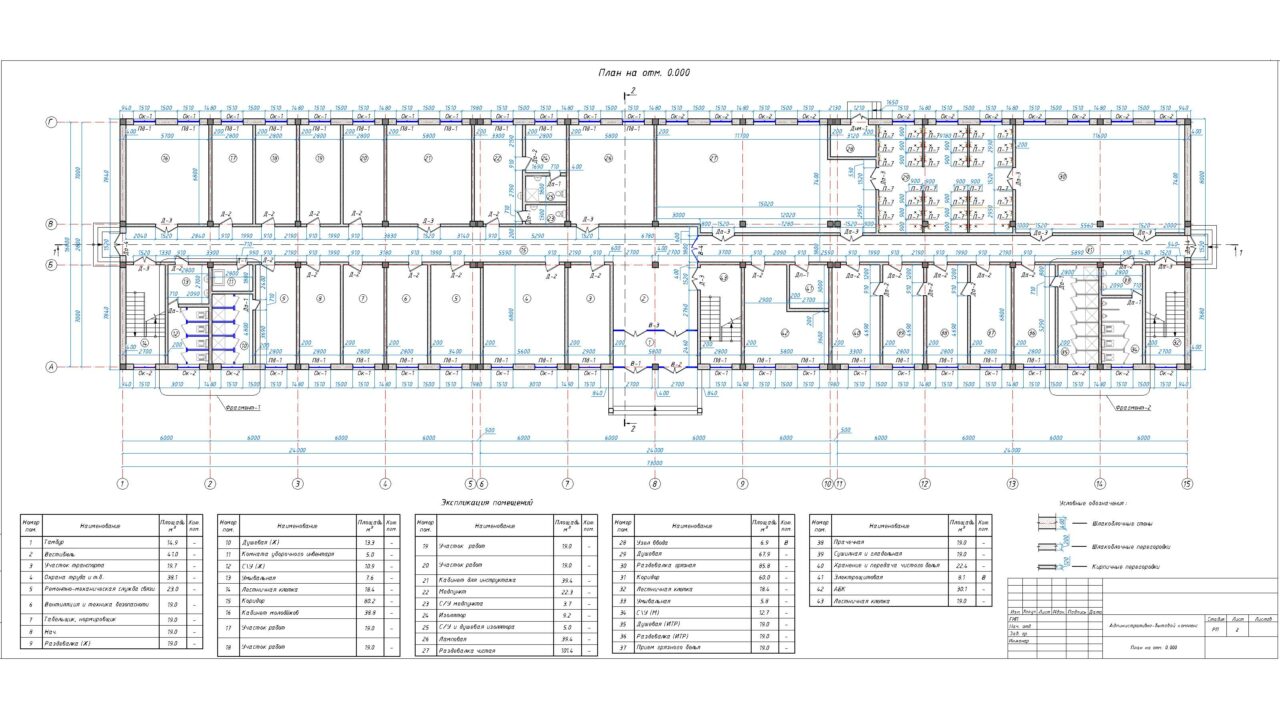

Административно бытовой корпус для 200 человек, Архитектурно-планировочные решения здания приняты в соответстви с требованиями КМК и отраслевых норм технологического проектирования зданий, запроектировано 2-х этажное, прямоугольной формы с габаритными размерами в осях 73,0м х 16,8м, высотой здания h=9,3м и высотой здание помещения h=3,0м (от пола до перекрития), высота помещения h=2,8м (до низа отделки потолка) со стенами шлакоблока толщиной 400мм.

Здание АБК выполнен со следующими строительными материалами:

Стены - Шлакоблок толщиной 400 мм
Перегородки - Кирпич, толщиной 120 мм и шлакоблок толщиной 200 мм.
Кровля - чердачная 4-х скатная из профнастила H57-750-0,7 (ГОСТ 24045-94) по деревянному каркасу см. лист АР-10
Утеплитель кровли - минераловатная плита Y=100 кг/м³ - 100 мм.
Утеплитель стен - минераловатная плита Y=100 кг/м³ - 50 мм.
Полы - Согласно функциональному назначению помещений см. лист АР-8
Окна - Пластивые см. лист АР-11
Двери - индивидуальные согласно функциональному назначению помещений см. лист АР-11
Отделка:
Наружная - Водоэумльсионный состав см. ведомость, лист АР-6
Внутренняя - Согласно функциональному назначению помещений, см. лист АР-9

В производства работ должно быть разработаны мероприятия по противопожарной защите и по контролю за выполнением правил пожарной безопасности и правил техники безопасности при производстве строительно-монтажных работ.


Сообщить о проблеме
Дата
03.02.2025
Язык
Русский
Состав
АР част 13листов
Софт
КОМПАС-3D 18 версия autoCAD Как открыть?
Содержимое архива
  • АБК АР част.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
