Бассейн 51,0х45,0 м в г. Красноярск

Юго-Западный государственный университет
Кафедра промышленного и гражданского строительства

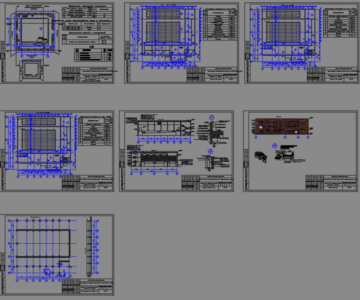

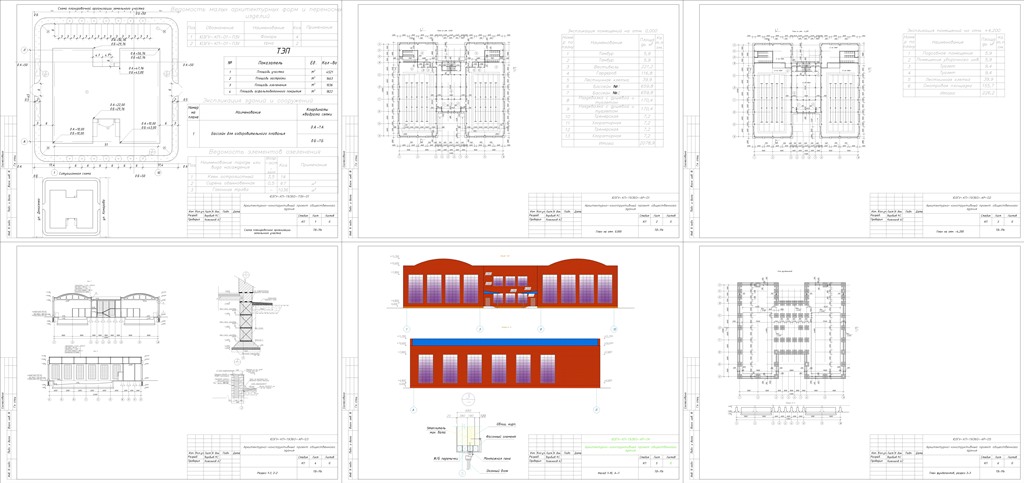

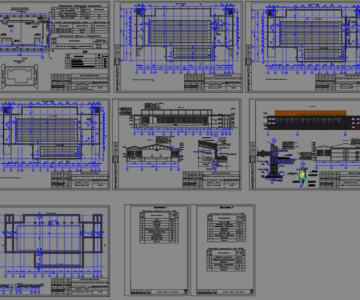

Курсовой проект на тему: "Бассейн 51,0х45,0 м в г. Красноярск"
2019

Здание предназначено для занятий оздоровительным плаваньем.
Основными функциональными помещениями являются: бассейн 659,8 м2.
К вспомогательным относятся: гардероб 116,8 м2, туалет 9,4 м2, лестничная клетка 39,9 м2, хлораторная 7,2 м2, тренерская 7,2 м2, муж. и жен. раздевалка с душевой и туалетом 170,4 м2, вестибюль 221,2 м2.

В соответствии с заданием на проектирование запроектировано 2-х этажное здание бассейна для оздоровительного плаванья.
Здание имеет сложную конфигурацию в плане.
В осях 1-10 - 51,0 м.
В осях А-Л – 45,0 м.
Строительный объем здания 15930 м3.
Количество этажей – 2.
Высота этажа – 4,2 м.

Бассейн выполнен по каркасной схеме с самонесущими ограждающими конструкциями, выполненными из мелкоштучных элементов. Несущие элементы здания представлены:
Фундамент ленточный ж/б и столбчатый c глубиной залегания 2,55 м. ниже уровня земли, при уровне промерзания грунта 2,1 м.
Наружные несущие стены выполняются из глиняного кирпича с утеплением минераловатными плитами. Общая толщина стены составляет 680 мм.
Перекрытие сборное из ж/б пустотных плит длиной 6 м, 3 м, 2,4 м, 2,7 м шириной 1,2 м, 1,5 м и 1,8 м, толщиной 220 мм.
Несущие стены под лестничные клетки – кирпичные 250 мм.
Конструкция покрытия представлена полигональными Ж/Б фермами длинной 18 м в осях 1-3, А-Л; осях 8-10, А-Л. На остальных участках ж/б пустотными плитами покрытия длинной 9 м, 6 м, 3 м и шириной 1,2 м, 1,5 м, 1,8.
Перегородки выполнены из кирпича толщиной 120 мм.
Кровля скатная с покрытием из 3х слоев рубемаста в осях 1-3, А-Л; осях 8-10, А-Л. Плоская с покрытием из 3х слоев рубемаста на всех остальных участках.

Содержание пояснительной записки:
Введение
1. Схема планировочной организации земельного участка
2. Технологический процесс эксплуатации здания строительства
3. Объемно-планировочные решения
4. Конструктивные решения
5. Инженерное оборудование
6. Противопожарная безопасность
7. Доступность маломобильным группам населения
8. Теплотехнический расчет
Заключение
Библиографический список
