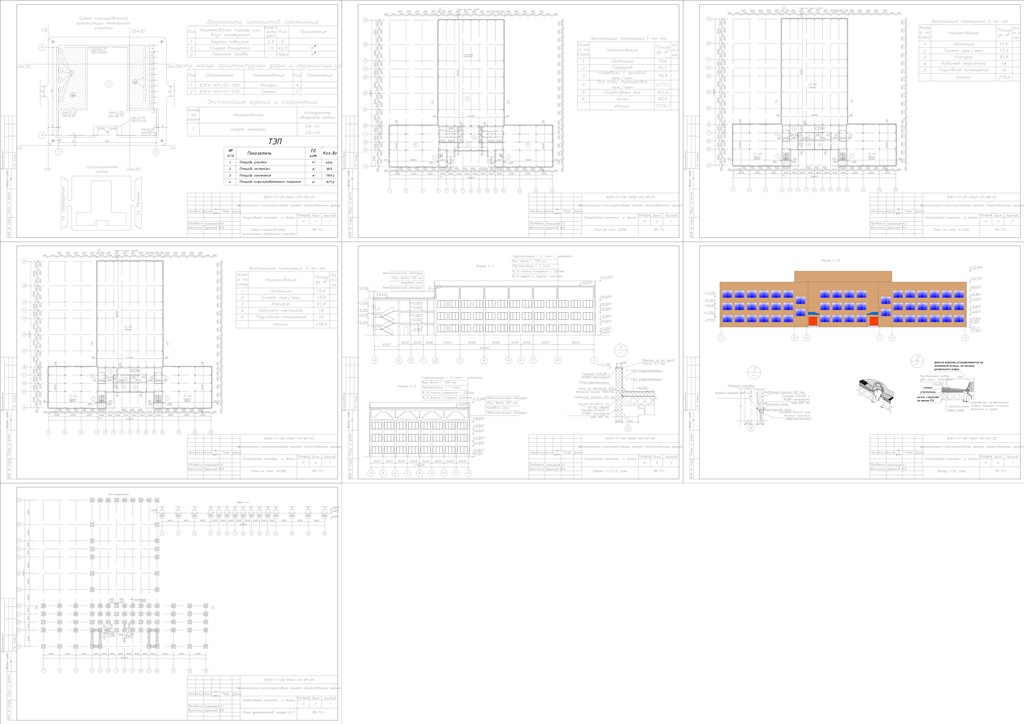

Спортивный комплекс 60,0х54,0 м в г. Анапа

Юго-Западный государственный университет
Кафедра промышленного и гражданского строительства
Курсовой проект на тему: "Спортивный комплекс 60,0х54,0 м в г. Анапа"
2019

Здание предназначено для спортивно-оздоровительных занятий.
Основными функциональными помещениями являются: залы спец. тренировок 277,2 м2, спортивный зал 951,6 м2.
К вспомогательным относятся: гардероб 16,2 м2, мужской и женский туалеты 12,33 м2, лестницы 15,6 м2, мужские и женские раздевалки с душевыми 49,9 м2, подсобные помещения 16 м2, кабинеты персонала 18 м2, коридоры 91,6 м2, фойе 80,6 м2.

В соответствии с заданием на проектирование запроектировано 3-х этажное здание спортивного комплекса.
Здание имеет сложную конфигурацию в плане.
В осях 1-15 - 60,0 м.
В осях А-Н - 54,0 м.
Строительный объем здания 21756 м3.
Количество этажей – 3.
Высота этажа – 3,0 м.

Спортивный комплекс выполнен по каркасной схеме. Несущие элементы здания представлены:
Фундамент свайный ж/б c глубиной забивания свай 6,0 м и низом ростверка на 1,4 м ниже земли, при уровне промерзания грунта 0,2 м.
Перекрытие сборное из ж/б пустотных плит длиной 6 м, шириной 1,2 м, 1,5 м и 1,8 м, толщиной 220 мм.
Несущие стены под лестничные клетки – пеноблок 400 мм.
Конструкция покрытия представлена фермой с параллельными поясами длинной 24 м, выполненной из Ж/Б в осях 4-12, Д-Н; на остальных участках ж/б пустотными плитами покрытия длинной 6 м и 3 м и шириной 1,2 м, 1,5 м, 1,8.
Перегородки выполнены из кирпича толщиной 120 мм.
Кровля плоская с покрытием из 3х слоев рубемаста в осях.

Содержание пояснительной записки:
Введение
1. Схема планировочной организации земельного участка
2. Технологический процесс эксплуатации здания строительства
3. Объемно-планировочные решения
4. Конструктивные решения
5. Инженерное оборудование
6. Противопожарная безопасность
7. Доступность маломобильным группам населения
8. Теплотехнический расчет
Заключение
Библиографический список
