Юго-Западный государственный университет
Кафедра промышленного и гражданского строительства

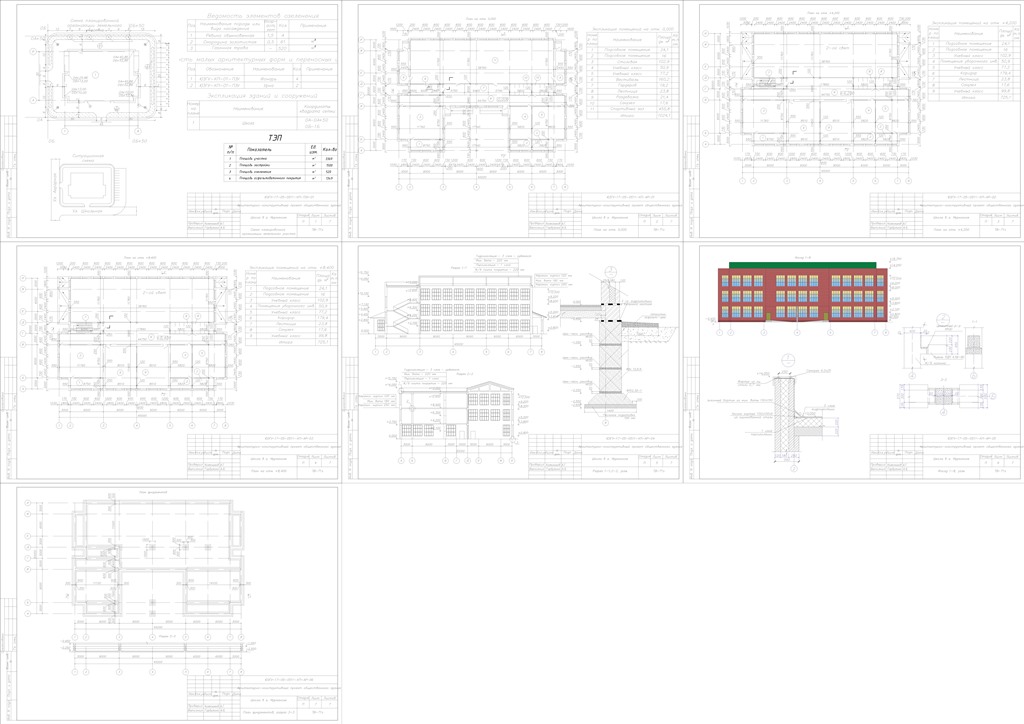

Курсовой проект на тему: "Школа 45,0х30,0 м в г. Мурманск"
2019
Здание предназначено для обучения детей в возрасте до 18 лет включительно.
Основными функциональными помещениями являются: учебный класс 77,2 м2, 102,9 м2, 99,8 м2, спортивный зал 455,8 м2.
К вспомогательным относятся: подсобное помещение 24,1 м2, 16 м2, гардероб 19,2 м2, столовая 102,9 м2, санузел 17,6 м2, лестница 23,8 м2, вестибюль 160,2 м2, раздевалка 21,4 м2, помещение уборочного инв. 50,9 м2, коридор 179,4 м2.
В соответствии с заданием на проектирование запроектировано 3-х этажное здание школы.
Здание имеет сложную конфигурацию в плане.
В осях 1-8 - 45,0 м.
В осях А-И - 30,0 м.
Строительный объем здания 21075 м3.
Количество этажей – 3.
Высота этажа – 4,2 м.
Школа выполнена по схеме с неполным каркасом. Несущие элементы здания представлены:
Фундамент столбчатый ж/б и ленточный ж/б c глубиной залегания 2,1 м. ниже уровня земли, при уровне промерзания грунта 2,0 м.
Наружные несущие стены выполняются из керамического кирпича с утеплением минераловатными плитами и облицовкой керамическим кирпичом. Общая толщина стены 550 мм.
Перекрытие сборное из ж/б пустотных плит длиной 9 м, 6 м, 3 м, 2,7 м шириной 1,2 м, 1,5 м и 1,8 м, толщиной 220 мм.
Несущие стены под лестничные клетки – кирпичные 250 мм.
Конструкция покрытия представлена треугольными Ж/Б фермами длинной 12 м в осях 2-7, Д-И. На остальных участках ж/б пустотными плитами покрытия длинной 9 м, 6 м, 3 м, 2,7 м и шириной 1,2 м, 1,5 м, 1,8.
Перегородки выполнены из кирпича толщиной 120 мм.
Кровля скатная с покрытием из 3х слоев рубемаста в осях 2-7. Плоская с покрытием из 3х слоев рубемаста на всех остальных участках.
Содержание пояснительной записки:
Введение
1. Схема планировочной организации земельного участка
2. Технологический процесс эксплуатации здания строительства
3. Объемно-планировочные решения
4. Конструктивные решения
5. Инженерное оборудование
6. Противопожарная безопасность
7. Доступность маломобильным группам населения
8. Теплотехнический расчет
Заключение
Библиографический список
