Детская школа искусств в г. Курске

500

Юго-Западный государственный университет
Кафедра промышленного и гражданского строительства
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА ПО ПРОГРАММЕ БАКАЛАВРИАТА
по направлению 08.03.01 - Строительство, профиль «Промышленное и гражданское строительство»
2026 год

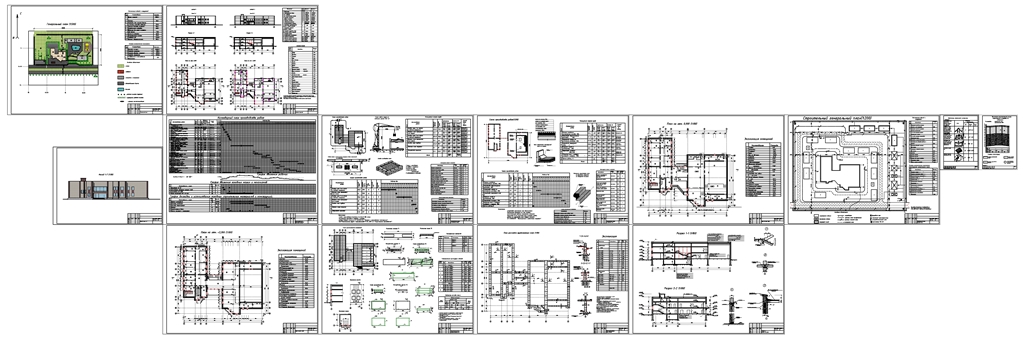

Содержание

ВВЕДЕНИЕ 7
1. СХЕМА ПЛАНИРОВОЧНОЙ ОРГАНИЗАЦИИ ЗЕМЕЛЬНОГО УЧАСТКА 9
2. АРХИТЕКТУРНЫЕ И ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ 17
3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ 27
4. ПРОЕКТ ПРОИЗВОДСТВА РАБОТ 74
5. ИССЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ 102
ЗАКЛЮЧЕНИЕ 116
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 119

Социальный и научно-технический прогресс общества, непрерывное совершенствование всех сфер жизнедеятельности человека выступают ключевыми драйверами развития системы общественного обслуживания. Многообразие видов и форм этой системы, обеспечивающей комфортную реализацию населением многогранных социальных, культурных и бытовых функций, во многом определяет уровень цивилизационного развития общества.
В структуре капитальных вложений в городскую застройку доля затрат, направляемых на возведение общественных зданий, комплексов и сооружений, для российских городов составляет в среднем 28–30%. В городах, являющихся крупными областными или региональными центрами, эта доля существенно возрастает, что обусловлено повышенной потребностью в объектах социально-культурного назначения. Оптимальным с градостроительной точки зрения признается размещение общественных центров в зонах максимальной концентрации пешеходных и транспортных потоков — на основных магистралях, улицах и путях движения населения.
Темой настоящего дипломного проекта является «Детская школа искусств в г. Курске». Выбор данной темы обусловлен необходимостью расширения инфраструктуры дополнительного образования в областном центре и повышения доступности культурных услуг для детского населения.
В основу архитектурно-планировочного решения школы искусств положен функциональный процесс, соответствующий различным видам общественной деятельности посетителей: учебно-творческой, репетиционной, концертно-зрелищной, коммуникативной и рекреационной.
Объемно-пространственная структура проектируемого здания рассмотрена в двух взаимосвязанных аспектах:
• внутренняя организация — с точки зрения рационального зонирования помещений, удобства функциональных связей и комфортности пребывания пользователей;

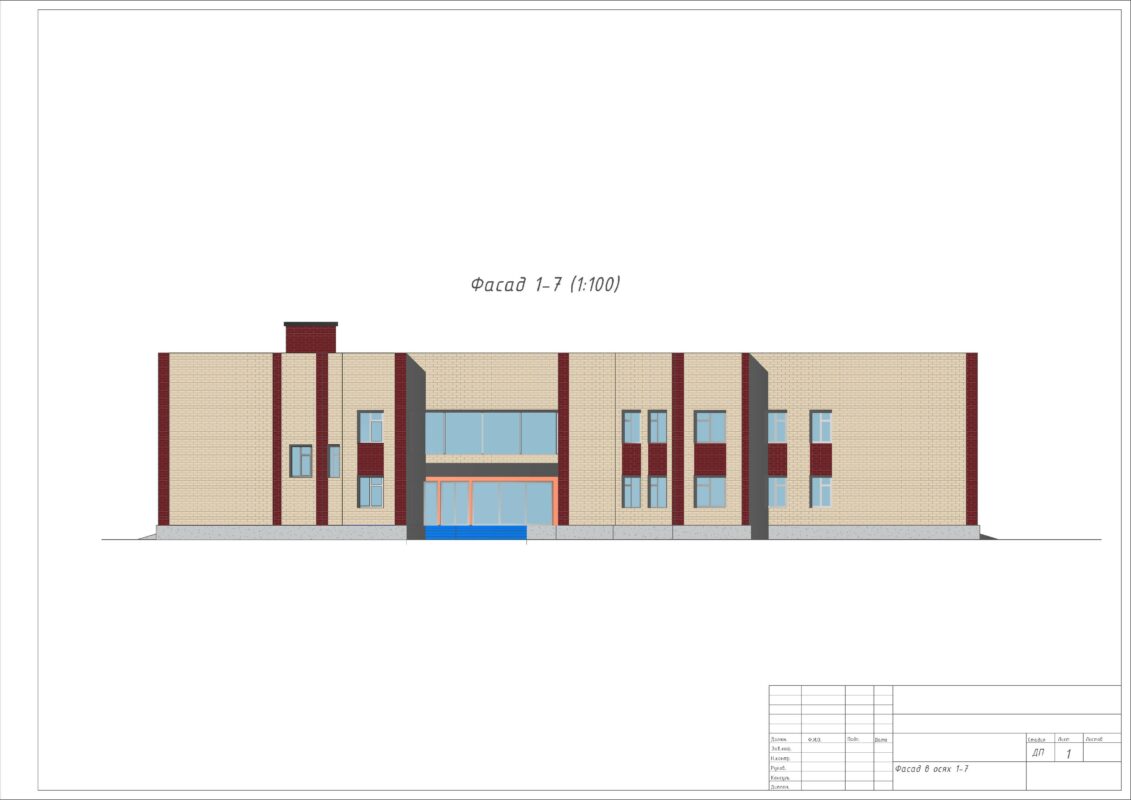

• внешняя композиция — с позиции архитектурной выразительности фасадов, масштабных соотношений и взаимодействия объема здания с окружающей застройкой и природным окружением.
Обе эти концепции объемно-пространственного решения разработаны комплексно, во взаимной связи и взаимодействии, поскольку они объединены общим архитектурным замыслом и подчинены единой художественно-образной идее.

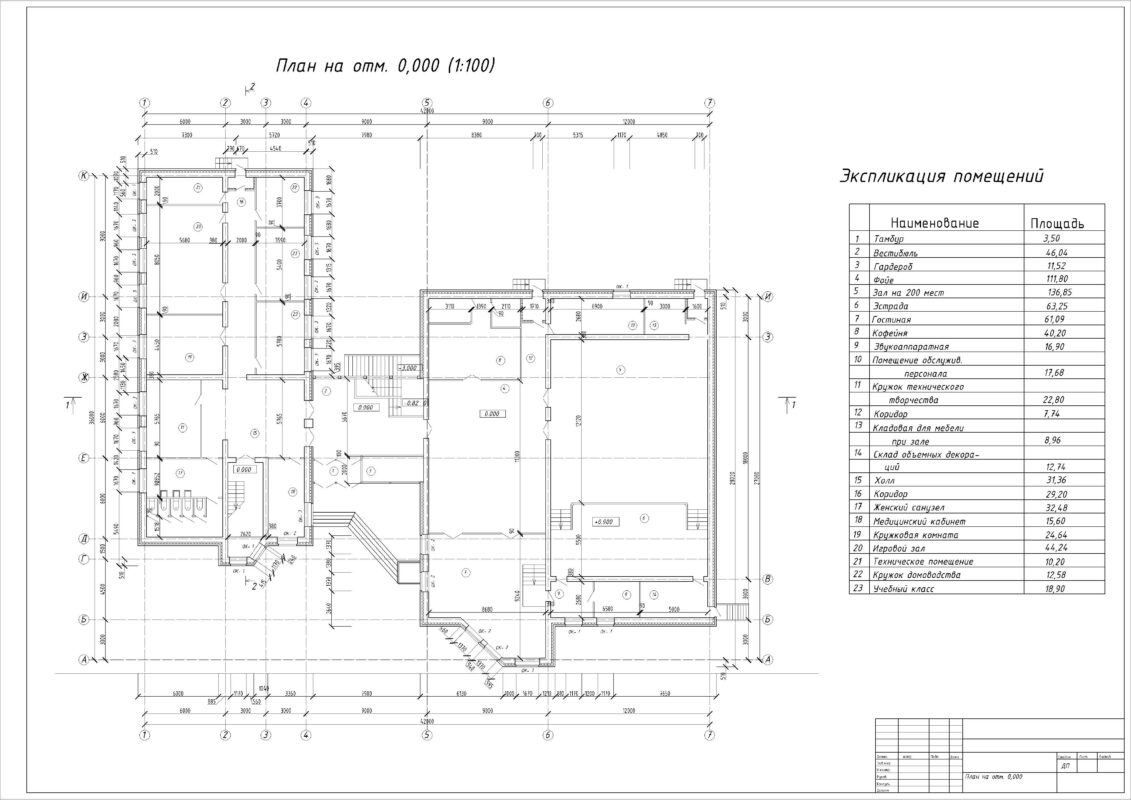

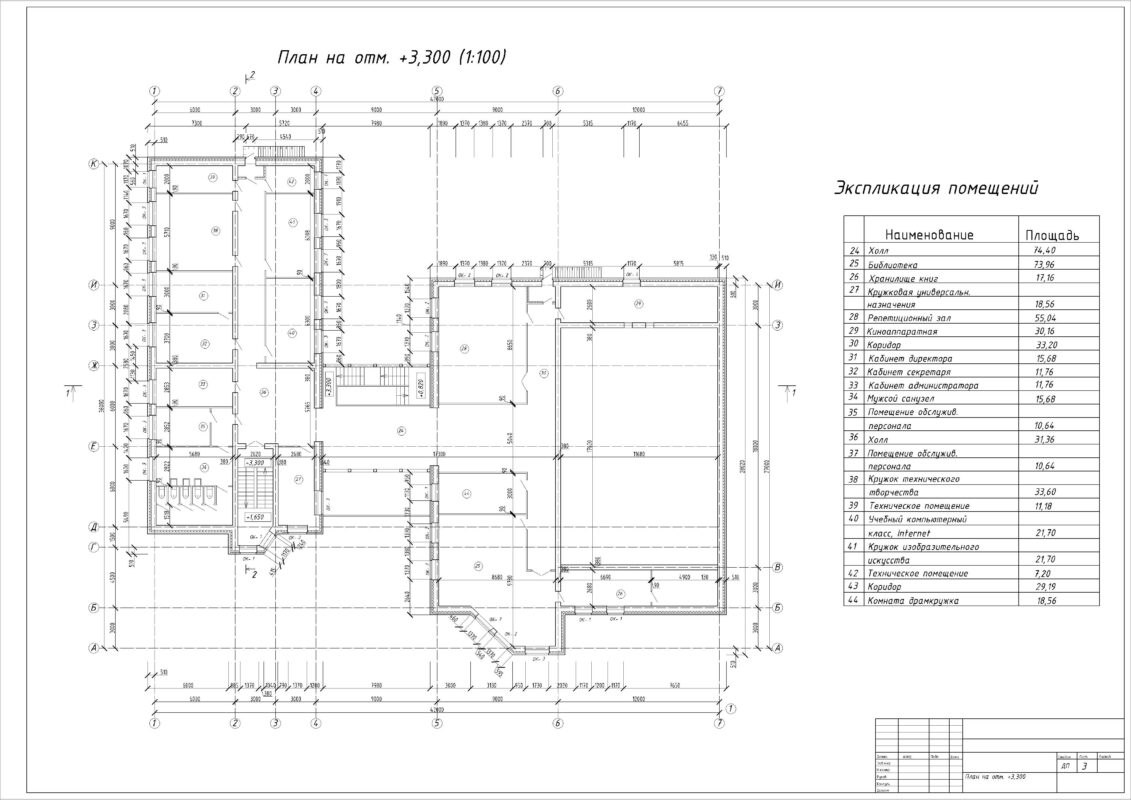

Проектируемое здание представляет собой двухэтажный объем сложной конфигурации в плане с габаритными размерами 42 х 36 метров. Высота этажа в чистоте (от пола до потолка) принята 3,3 метра. Толщина наружных стен составляет 640 мм, внутренних несущих стен – 510, 380 и 120 мм, что определено на основании статического и теплотехнического расчетов.
Планировочная структура здания обеспечивает удобные и короткие маршруты движения от входа к функциональным зонам на всех этажах. Для этого предусмотрены две лестничные клетки, что одновременно удовлетворяет требованиям противопожарной безопасности по путям эвакуации. В дополнение к основным эвакуационным путям со второго этажа запроектированы наружные металлические лестницы.
Здание имеет пять входов-выходов: один главный и четыре запасных. Подвальная часть отведена под технические помещения с отдельным входом с дворового фасада.

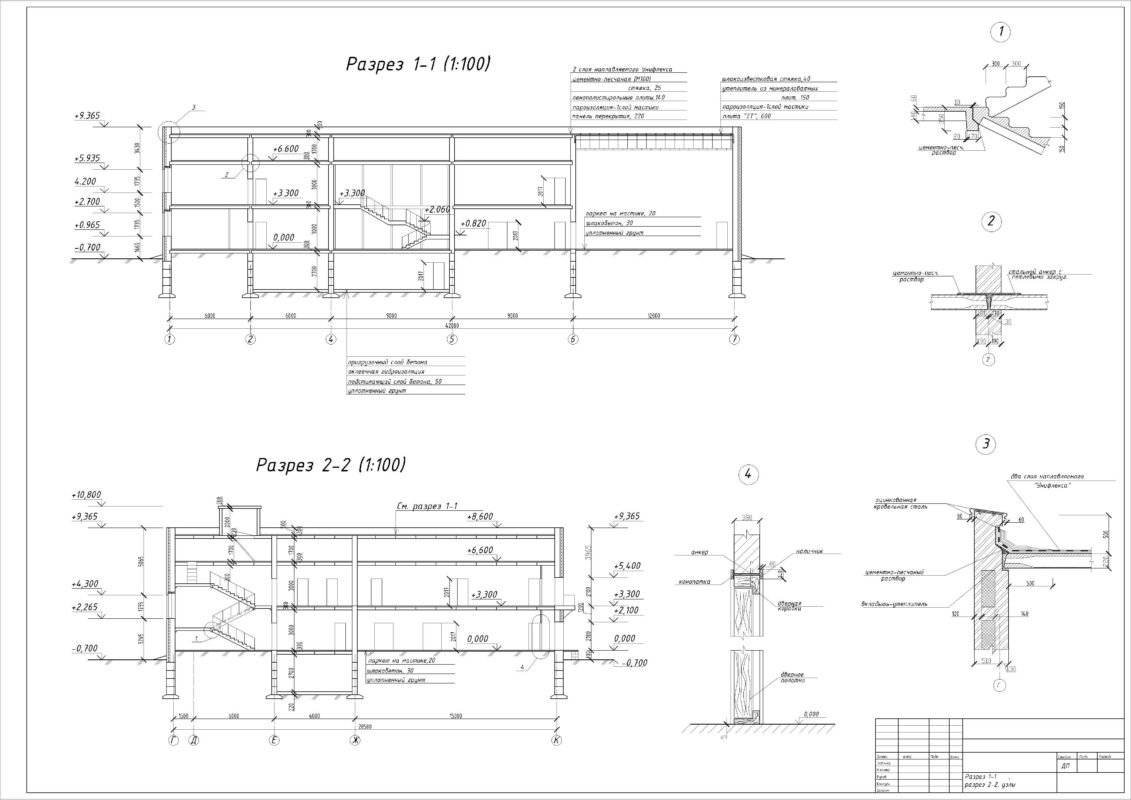

Конструктивная схема здания – с поперечными и продольными несущими стенами, обеспечивающими пространственную жесткость и устойчивость.

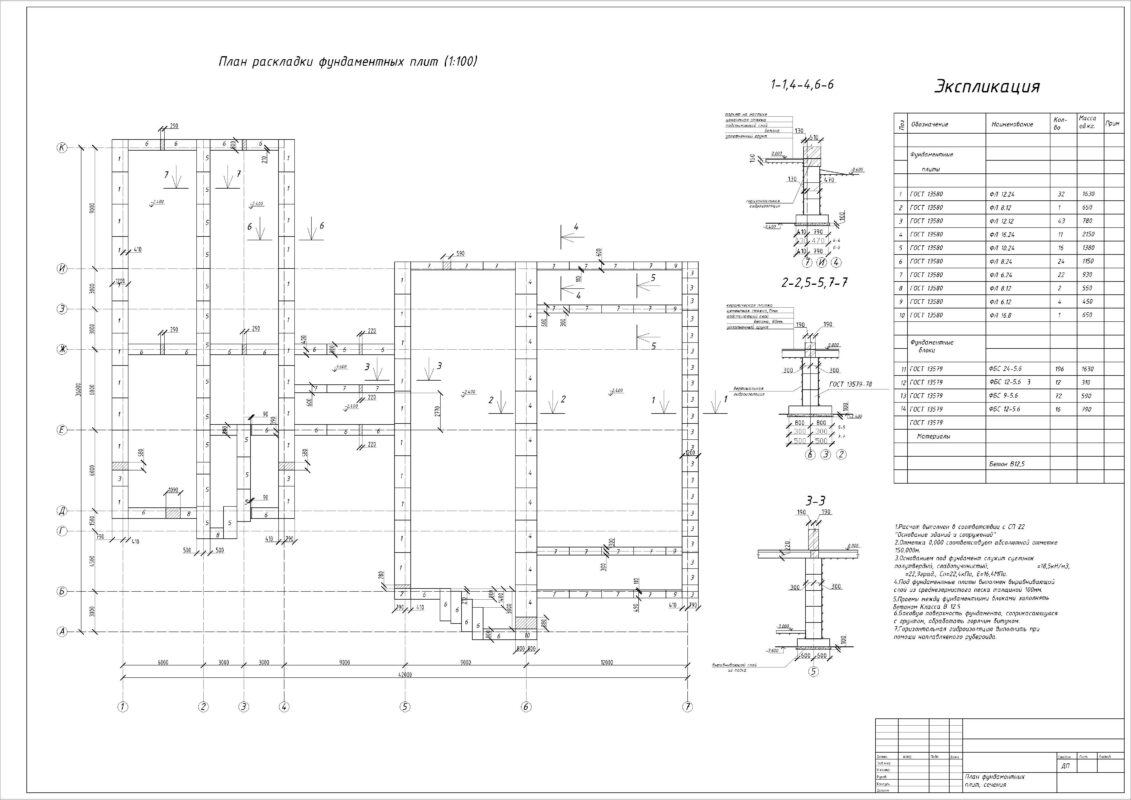

Фундаменты – ленточные сборные, состоящие из железобетонных фундаментных подушек (ФЛ) по ГОСТ 13580 и стеновых блоков (ФБС) различных типоразмеров.
Стены – несущие и самонесущие, выполнены из полнотелого кирпича. Наружные стены – многослойной конструкции: внутренняя несущая часть толщиной 380 мм, утепление из пенополистирольных плит толщиной 140 мм, наружная облицовочная верста толщиной 120 мм. Суммарная толщина наружных стен – 640 мм. Внутренние несущие стены – толщиной 380 мм из полнотелого кирпича на цементном растворе М100. Кладка осуществляется в соответствии с требованиями СП 70.13330.2012 «Несущие и ограждающие конструкции» .
Цоколь – выполняется из керамического полнотелого кирпича пластического прессования на цементном растворе М50.
Перекрытия – сборные железобетонные многопустотные плиты высотой 220 мм, опирающиеся на несущие стены.
Перемычки – сборные железобетонные по серии 1.038.1-1.
Лестничные площадки и марши – сборные железобетонные.
Окна – деревянные с тройным остеклением.
Двери – деревянные и алюминиевые (для главного входа).
Кровля – устраивается по плитам перекрытия по всему периметру здания.
Полы – покрытия приняты в зависимости от назначения помещений. В вестибюле и коридорах первого этажа – из шлифованных бетонных плиток.
Отмостка – асфальтовая по щебеночному основанию, шириной 1,5 м по периметру здания.
В рамках настоящего дипломного проекта разработана проектная документация на строительство детской школы искусств в г. Курске. Объект представляет собой двухэтажное бескаркасное кирпичное здание сложной конфигурации в плане, предназначенное для организации дополнительного образования детей в области искусств. В ходе выполнения работы были решены следующие основные задачи:
 Выполнен анализ района строительства — охарактеризованы климатические, инженерно-геологические и градостроительные условия площадки, расположенной в северном жилом районе г. Курска. С учетом розы ветров (преобладающее направление — западное), требований инсоляции и санитарно-гигиенических норм разработано оптимальное объемно-планировочное решение здания. Расчетные климатические параметры приняты по актуализированному СП 131.13330.2025 для г. Курска (tн = -23°С, ГСОП = 4347,2 °С·сут).
 Сформирована функциональная схема здания — выполнено четкое функциональное зонирование с выделением двух независимых блоков: клубной части (кружковые помещения, администрация, медкабинет) и зрительско-демонстрационной части (фойе, гостиная, библиотека, кафе, зрительный зал на 200 мест). Зрительный зал оборудован поперечными и продольными проходами с отдельным эвакуационным выходом. Оба блока объединены общим входным узлом, обеспечивающим удобную навигацию и возможность независимой эксплуатации каждой из частей.

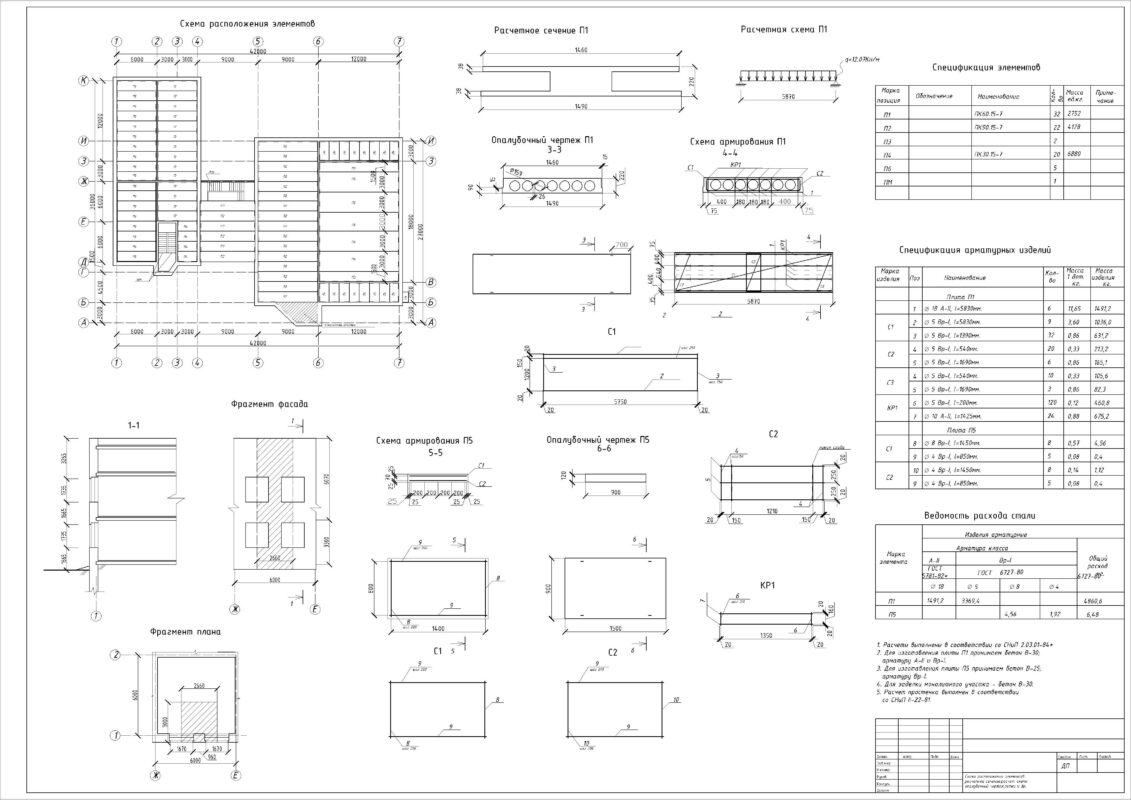

 Разработаны конструктивные решения — на основе теплотехнического расчета и статического анализа принята конструктивная система с поперечными и продольными несущими кирпичными стенами. Наружные стены выполнены по многослойной схеме толщиной 640 мм (несущий слой — 380 мм кирпичной кладки, утеплитель из экструзионного пенополистирола — 140 мм, облицовочный слой — 120 мм). Выполнен расчет плиты перекрытия 6,0×1,5 м, консольной плиты 0,9×1,5 м, простенка и ленточных фундаментов по 7 сечениям, подтвердивший несущую способность и деформативность конструкций. Относительная разность осадок составила 0,00027–0,00037, что не превышает допустимого значения.
 Разработаны инженерные системы — водопровод объединенный хозяйственно-питьевой и противопожарный (напор на вводе — 0,21 МПа), бытовая канализация с учетом пищеблока, центральное водяное отопление (параметры теплоносителя — 70–150 °С) через индивидуальный тепловой пункт. На вводе водопровода предусмотрена установка фильтров механической очистки; на каждом отопительном приборе — автоматические терморегуляторы.

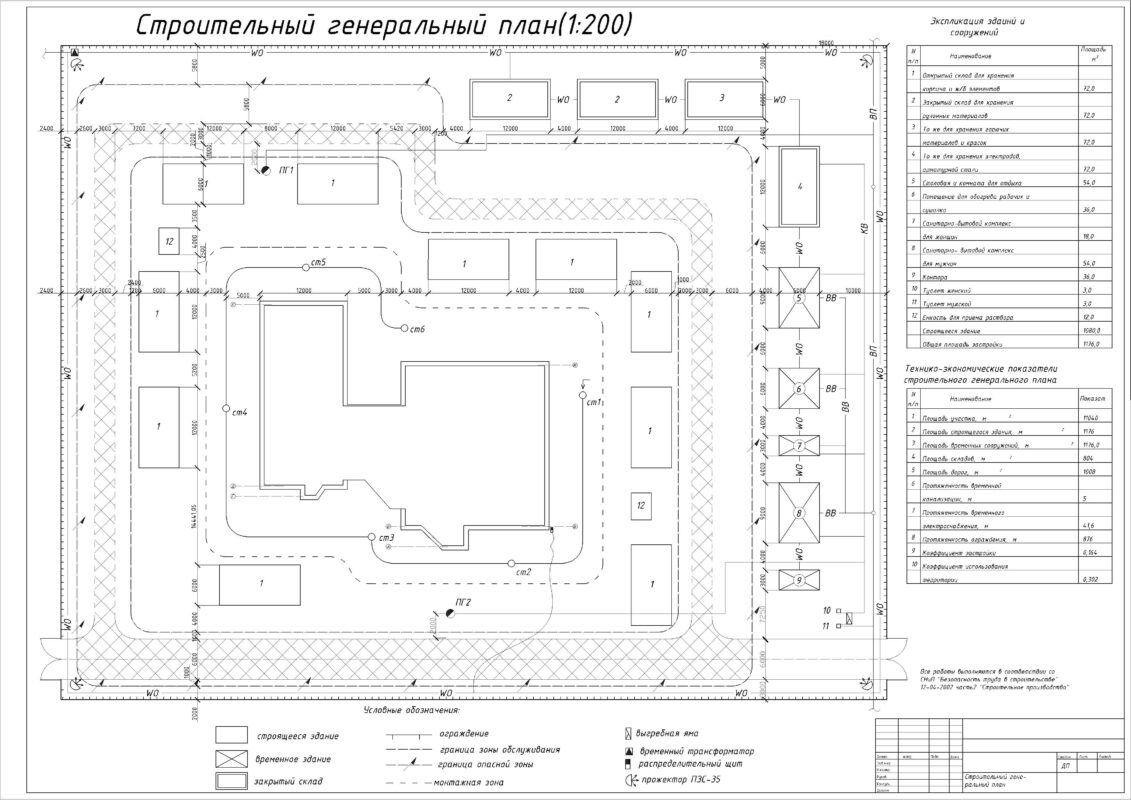

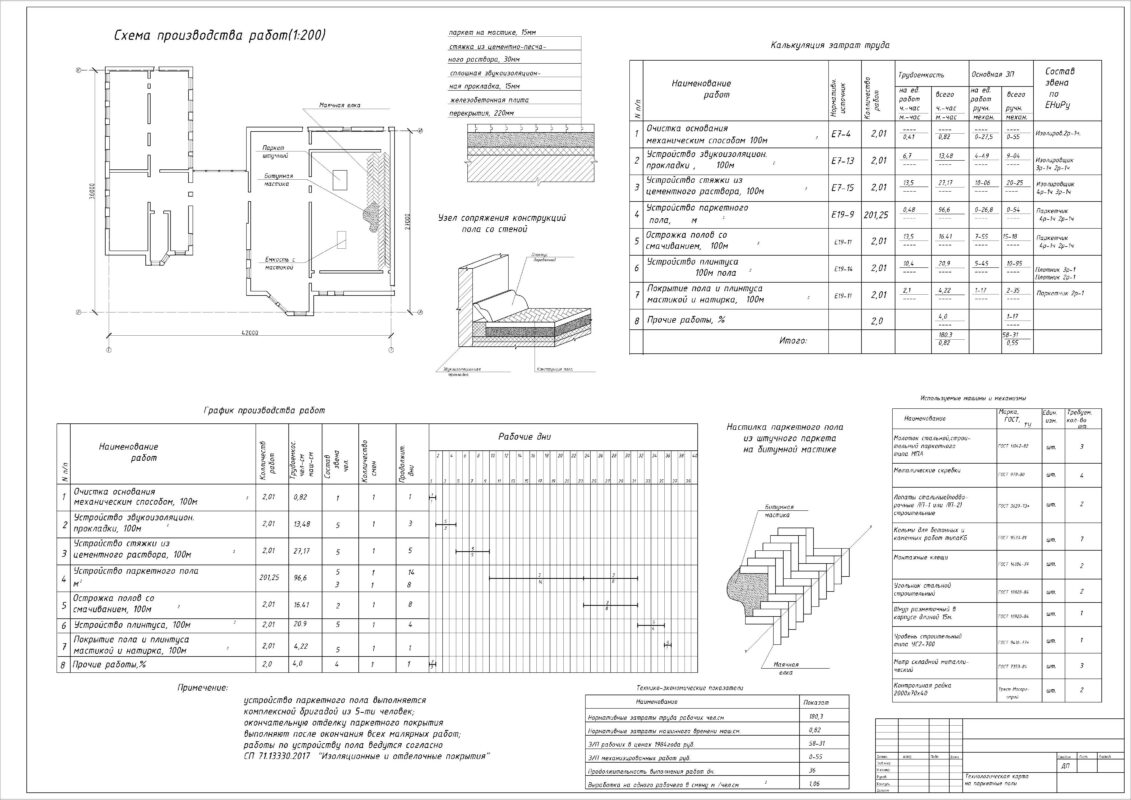

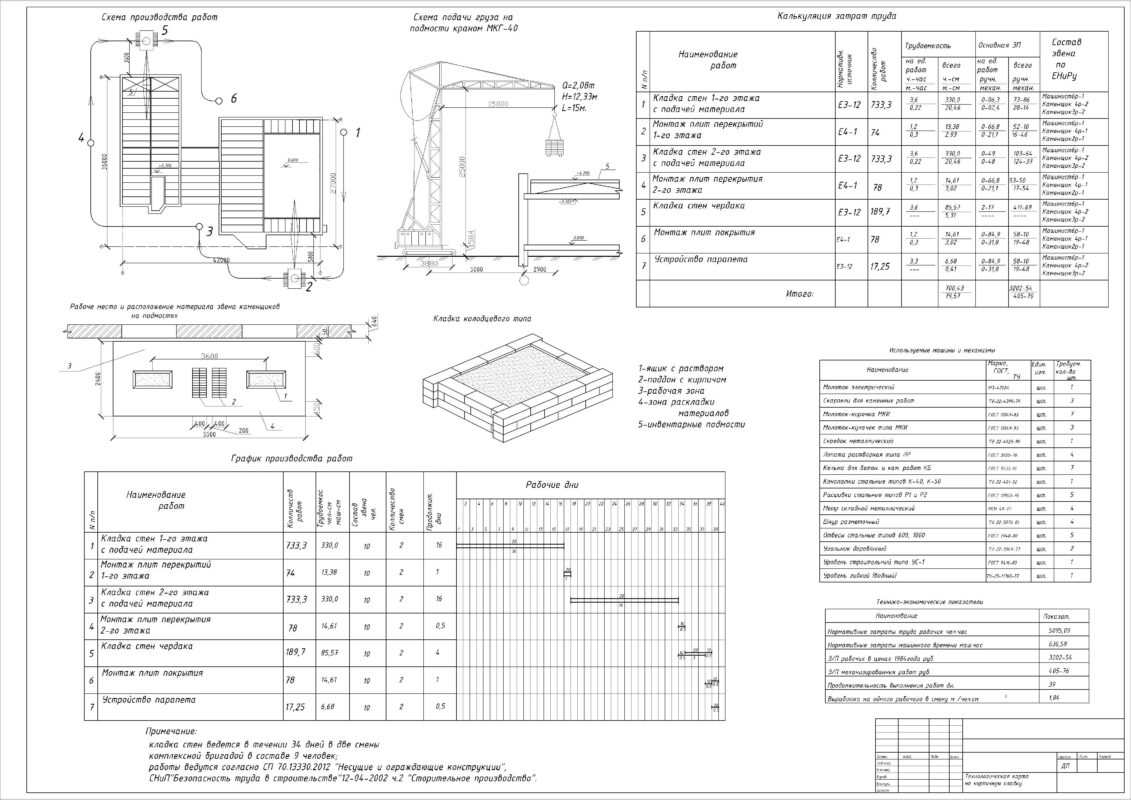

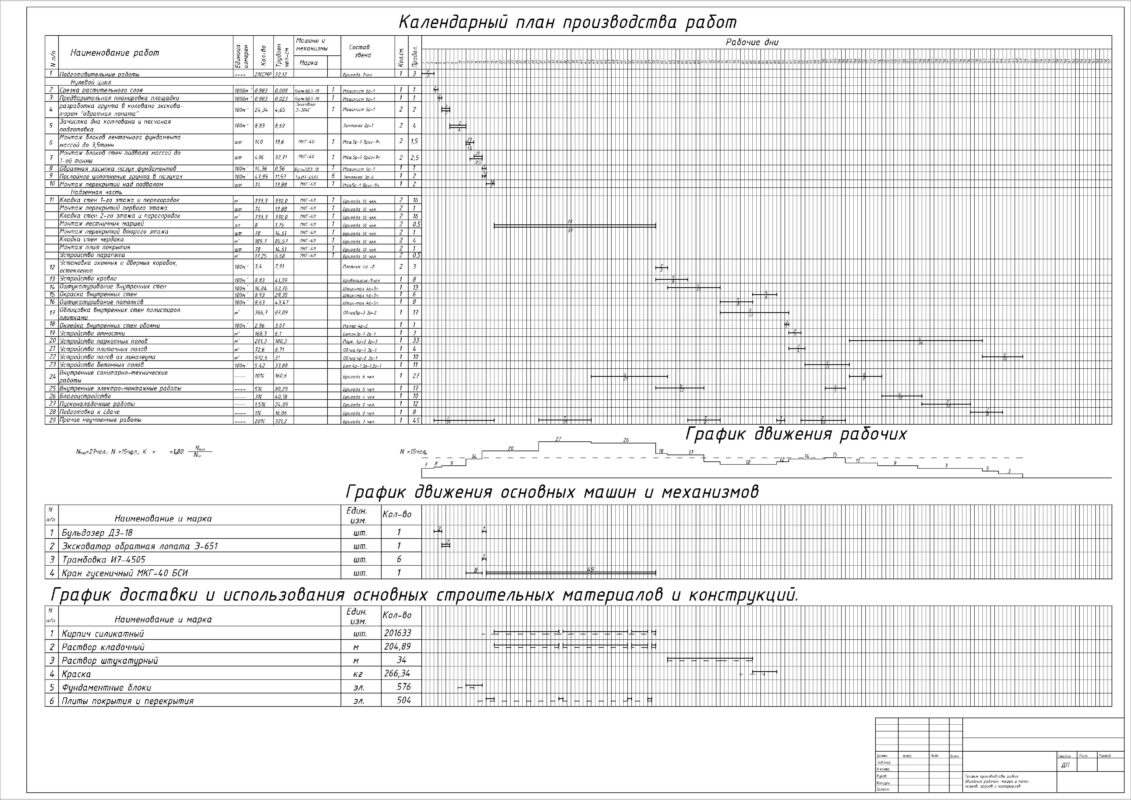

 Составлен проект производства работ — разработаны ведомости объемов работ и потребности в ресурсах, технологические карты на кладку наружных стен и устройство паркетных полов. Выполнен выбор оптимального монтажного крана (МКГ-40) с экономическим обоснованием, рассчитаны составы комплексных бригад и параметры стройгенплана. Обеспечены условия для безопасного ведения работ в соответствии с требованиями охраны труда.
 Проведено технико-экономическое сравнение вариантов — выполнена оценка двух альтернативных конструктивных систем (кирпичной и каркасно-панельной) по комплексу технико-экономических показателей: удельная сметная стоимость, эксплуатационные затраты и приведенные затраты. Первый вариант (кирпичное здание) обеспечивает снижение удельной сметной стоимости на 5,45%, эксплуатационных затрат — на 25,6%, а приведенных затрат — на 15,48% по сравнению со вторым вариантом. На основании этого для детальной разработки принят кирпичный вариант как наиболее экономически эффективный.
Таким образом, все поставленные задачи выполнены в полном объеме. Проектное решение соответствует требованиям действующих нормативных документов (СП 42.13330.2016, СП 118.13330.2022, СП 70.13330.2012, СП 50.13330.2024, СП 22.13330.2016), обеспечивает безопасную эксплуатацию, комфортную среду для посетителей и персонала, а также отвечает современным требованиям энергоэффективности и экономической целесообразности. Разработанный проект может быть рекомендован к реализации в качестве объекта социально-культурного назначения для повышения доступности дополнительного образования в г. Курске.
