ВКР Здание школы на 440 мест в г. Курске

Юго-Западный государственный университет (ЮЗГУ), Кафедра промышленного и гражданского строительства,

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
ПО ПРОГРАММЕ БАКАЛАВРИАТА
по направлению 08.03.01 - Строительство,
профиль «Промышленное и гражданское строительство»
Здание школы на 440 мест в г. Курске
2025

Содержание

Введение 7
1. Схема планировочной организации земельного участка 8
2. Архитектурные и объемно-планировочные решения 12
3. Конструктивные решения 22
4. Проект производства работ 56
5. Исследовательский раздел 80
Заключение 86
Список использованных источников 89

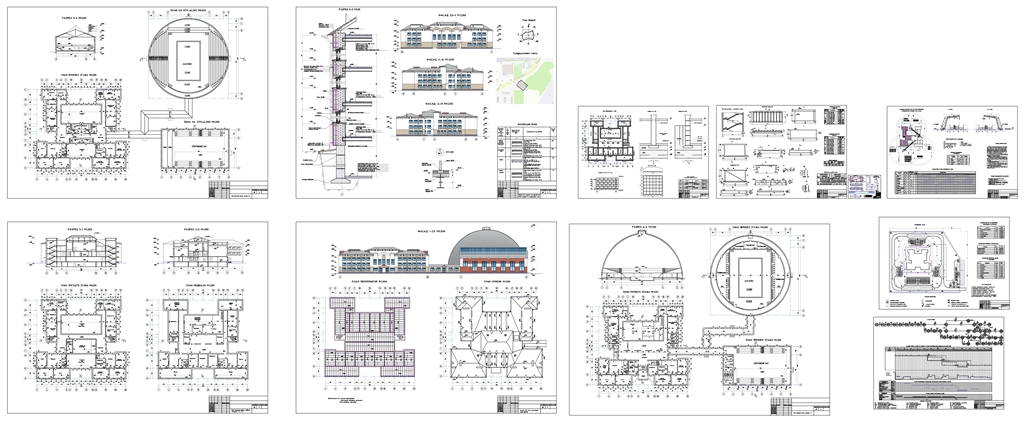

Графическая часть
1. Фасад 23-1, фасад А-Н, фасад Н-А, Узел 1, разрез 5-5, ситуационная схема
2. План первого этажа, разрез 4-4
3. План второго этажа, разрез 3-3
4. План третьего этажа, подвала. Разрезы 1-1, 2-2

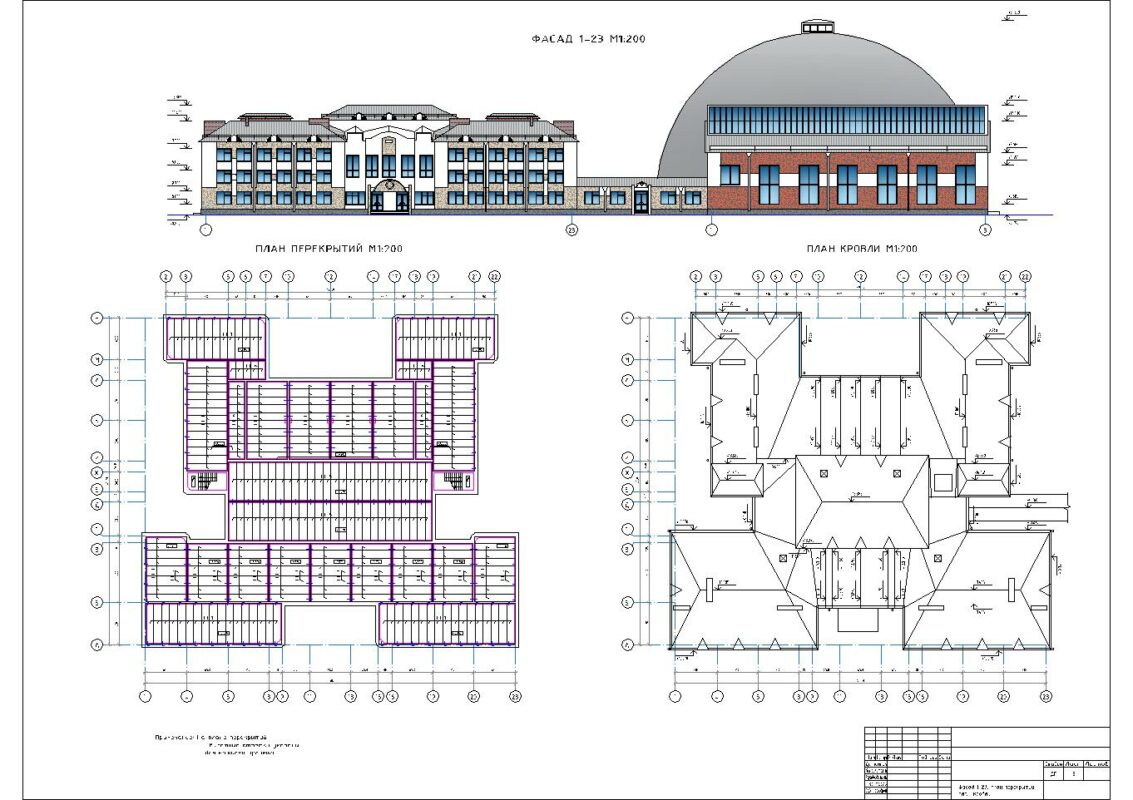

5. Фасад 1-23, план перекрытий, план кровли
6. План фундаментов
7. Конструкция лестничного марша ЛМ1 и площадки ЛП1
8. Многопустотная плита перекрытия, план, разрезы, сетки каркасы, ведомости
9. Технологическая карта на производство работ по возведению надземной части здания
10. Сетевая модель, сетевой график в масштабе времени, графики поступления на объект машин и материалов, график движения рабочей силы
11. Стройгенплан, экспликации, технико-экономические показатели

Проектное решение — школа на 440 мест в г. Курске — формирует особый образовательный процесс, обеспечивающий подросткам разностороннюю подготовку без ущерба для обязательной школьной программы при одновременном развитии спортивных способностей. В учреждении созданы условия для углублённого изучения иностранных языков и новых информационных технологий.
Объект — комплекс взаимосвязанных зданий: учебный корпус (трёхэтажный с подвалом), спортивный зал (одноэтажный однопролётный), бассейн.
Планировка первого этажа — по функциональной схеме. Связь помещений — коридоры и крытые переходы. Каждое здание — отдельный вход + тамбуры. Высота помещений — 3000 мм.
Габариты в плане (в осях):
• Учебный корпус: 1–23 = 55 500 мм; А–Н = 49 600 мм.
• Спортивный корпус: 1–8 = 42 000 мм; А–В = 24 000 мм.
• Бассейн: 1–6 = 50 000 мм; А–Д = 50 000 мм.
Высота от земли до покрытия:
• Учебный корпус — 15 500 мм
• Спортивный корпус — 15 000 мм
• Бассейн — 27 500 мм
Высота первого этажа — 3300 мм, подвала — 3300 мм. Лестничные марши шириной 1200 мм.

Конструктивное решение

Учебный корпус:
• Конструктивная схема — стеновая (бескаркасная), продольные + поперечные несущие стены.
• Строительная система — каменная, ручная кладка из силикатного кирпича на цементно-песчаном растворе.
• Конструктивная система — стоечно-балочная, коробчатая стеновая.
Жесткость/устойчивость обеспечена: перевязкой кладки в углах пересечения несущих стен, жестким соединением плит перекрытий между собой и со стенами. Глубина опирания плит перекрытий ≥ 120 мм, крепление к наружным стенам — стальными анкерами. Свободная длина наружных несущих стен ≤ 18 000 мм (допустимая).
Несущий остов: фундаменты, несущие/самонесущие стены, перекрытия, лестничные марши + площадки.
Фундамент: ленточный (ввиду малых нагрузок). Глубина заложения — 3800 мм от отм. 0.000 (пол первого этажа). Стены подвала — сборные бетонные блоки.
Стены:
• Наружные и внутренние — силикатный кирпич М150 (ГОСТ 530-80) на растворе М75.
• Утеплитель наружных стен — пенополистирол 40 (снаружи).
• Толщина наружных стен — 640 мм.
• Толщина внутренних стен — 380 мм.
Перекрытия: междуэтажные, чердачные, над подвалом — многопустотные ж/б плиты толщиной 220 мм.
Лестницы: сборные (отдельные марши + площадки).
Перегородки: силикатный кирпич М75 на растворе М25, толщина 120 мм.
Проемы: оконные и дверные — по объемно-планировке, под стандартные блоки ОР 15-15, ОР 15-18. Простенки — с четвертями. Перемычки — сборные железобетонные.
Крыша: с холодным чердаком. Несущая часть — деревянные стропила. Кровля — рулонный 4-слойный ковер по обрешетке. Водоотвод — наружный организованный.
Утепление чердачного перекрытия: пенополистирол 40.
Двери: по функциональной схеме. Размеры — по пропускной способности и габаритам оборудования. Внутриквартирные — деревянные одностворчатые остекленные (прокатное узорчатое стекло). Входные — деревянные одностворчатые глухие. Марки: ДО21-9, ДО21-8, ДГ21-10, ДГ21-7.
Окна: двойное остекление в деревянных переплетах.
Полы: по назначению помещений. Типы: паркет по цементной стяжке на упругом основании; линолеум по упругой прокладке; керамическая плитка (санузлы, помещения обслуживания). Экспликация полов — лист 5.
Спортивный зал:
• Конструктивная схема — стеновая (бескаркасная), продольные несущие стены.
• Строительная система — каменная, ручная кладка из силикатного кирпича на цементно-песчаном растворе.
• Конструктивная система — стоечно-балочная, коробчатая стеновая.
• Здание — однопролётное. Перекрытие — металлодеревянные фермы (L = 24 000 мм, шаг 6000 мм) с металлическим нижним поясом.
• В верхней части — треугольный светоаэрационный фонарь.
