Школа на 300 мест в п. Перевальный

Академия строительства и архитектуры ДГТУ( Донского Государственного Технического Университета)
Кафедра железобетонных и каменных конструкций
Дипломный проект на тему: "Школа на 300 мест"
Ростов-на-Дону 2017

Дипломный проект на тему "Школа на 300 мест" выполнен на основании задания, выданного кафедрой железобетонных и каменных конструкций Академии строительства и архитектуры ДГТУ.
Климатические условия
Климатический район – V.
Расчетная температура наружного воздуха – минус 4°C.
Снеговая нагрузка (расчетная) – 1,2 кПа (120 кгс/м2)
Ветровая нагрузка (нормативная) – 0,38 кПа (38 кгс/м2)
Здание предназначено для обучения младших и старших классов.
Разделом предусматривается архитектурно-конструктивная и объемно-планировочная компоновка здания.
организации режима работы в дошкольных организациях".
В объемно-планировочном отношении школа представляет собой трехэтажное здание с подвалом, сложной формы в плане, с размерами в основных осях 91,0х39,6м и высотой этажа 4,2 м. Высота этажа подвала – 2,95м.
Внешний и внутренний вид здания, его планировочные решения сложились исходя из технологического процесса, протекающего в нем и требующего определенного набора помещений, функционально связанных между собой.

Содержание
1. Архитектурно-строительные решения
1.1 Исходные данные
1.2 Генеральный план и транспорт
1.3 Архитектурно-планировочное решение
1.4 Конструктивное решение
1.5 Архитектурное решение фасадов
1.6 Внутренняя отделка
1.7 Противопожарные мероприятия и эвакуация людей
1.8 Доступность здания маломобильным группам населения
1.9 Радиационная безопасность
1.10 Инженерное оборудование
1.11 Технико-экономические показатели
2. Расчетно-конструктивный раздел
2.1 Исходные данные
2.2 Расчетная часть в SCAD
2.3 Расчет плиты по предельным состояниям первой группы
2.4 Расчет по прочности сечения, нормального к продольной оси плиты
2.5 Расчет по прочности сечения, наклонного к продольной оси плиты
2.6 Расчет плиты по предельным состояниям второй группы
2.7 Потери предварительного напряжения арматуры
2.8 Расчет по образованию трещин, нормальных к продольной оси
3. Основания и фундаменты
3.1 Инженерно-геологические условия площадки
3.2 Определение расчетного сопротивления грунта основания
3.3 Определение среднего давления под подошвой фундаментной плиты
3.4 Расчет осадки основания фундамента

4. Организация строительства
4.1 Характеристика объекта и условий строительства
4.2 Методы производства строительно-монтажных работ организации труда рабочих
4.3 Выбор основного монтажного механизма
4.4 Расчет сметной стоимости
4.5 Расчет численности рабочих
4.6 Расчет потребности во временных зданиях и сооружениях
4.7 Расчет потребности в воде и энергоресурсах на строительной площадке
4.8. Стройгенплан
4.9. Охрана окружающей среды на период строительства
4.10. Технико-экономические показатели
5. Технология строительного производства
5.1 Область применения технологической карты
5.2 Складирование и запас материалов
5.3 Калькуляция трудовых затрат
5.4 Методы и последовательность производства работ
5.4.1. Армирование стен и перекрытий
5.4.2. Монтаж и демонтаж опалубки стен и перекрытий
5.4.3. Бетонирование стен и перекрытий
5.5 Численно-квалификационный состав
5.6 Организация, методы и приемы труда рабочих
5.7 Контроль качества готовых изделий
5.8 Техника безопасности при производстве работ
5.9 Потребность в метериально-технических ресурсах
5.10 Технико-экономические показатели
6. Безопасность жизнедеятельности
6.1. Безопасность труда
6.1.1. Мероприятия по безопасному ведению земляных работ

6.1.2.Мероприятия по предупреждению падения рабочих
с высоты
6.1.3. Мероприятия по безопасному монтажу (демонтажу) опалубки
6.1.4. Мероприятия по безопасному ведению арматурных работ
6.1.5. Мероприятия по безопасному ведению бетонных работ
6.2. Охрана окружающей среды
6.3 Пожарная безопасность
6.4 Расчетная часть.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

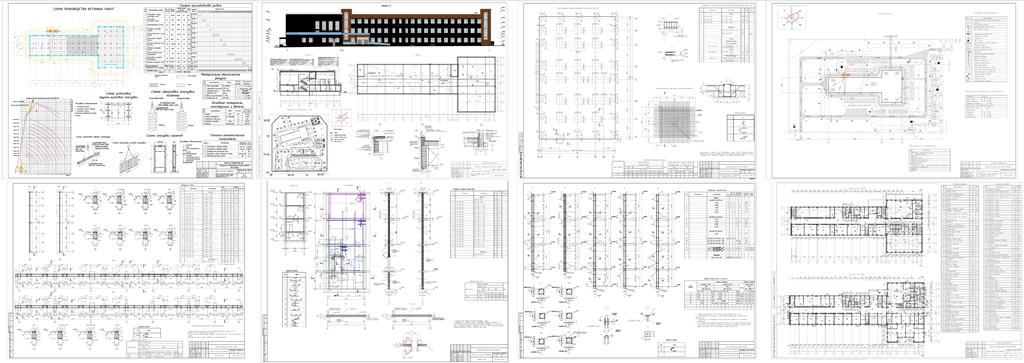

Состав: План этажа на отм. 0,000, План этажа на отм. +4,200, Фасад 17-1, Разрез 1-1, План кровли, Стройгенплан, Генплан, Схема производства бетонных работ, Схема устройства опалубки, ЖБК раздел( фундаментная плита, колонны, балка монолитная, диафрагма жесткости), ПЗ Язык документа

Софт: AutoCAD 2015

Сайт: www

Файлы:

Каталог / Строительство / Школа на 300 мест в п. Перевальный

Диплом Школа\Бм.dwg
Диплом Школа\Д.Ж1.dwg
Диплом Школа\Км1-5.dwg
Диплом Школа\Конечный.dwg
Диплом Школа\Плм1.dwg
Диплом Школа\Полная ПЗ.doc
Диплом Школа\Стрйогенплан.dwg
Диплом Школа\увартсп.dwg
Диплом Школа
