ВКР Здание школы на 700 мест в г. Курске

Юго-Западный государственный университет
Кафедра промышленного и гражданского строительства
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА ПО ПРОГРАММЕ БАКАЛАВРИАТА
по направлению 08.03.01 - Строительство, профиль «Промышленное и гражданское строительство»
2025 год

Содержание

Введение 6
1. Схема планировочной организации земельного участка 8
2. Архитектурные и объемно-планировочные решения 17
3. Конструктивные решения 37
4. Проект производства работ 76
5. Исследовательский раздел 150
Заключение 163
Список использованных источников 165

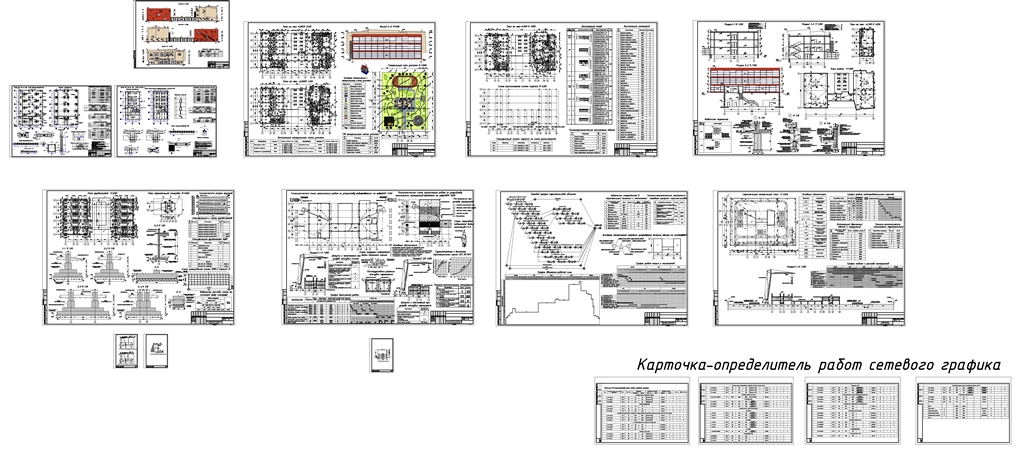

Графическая часть

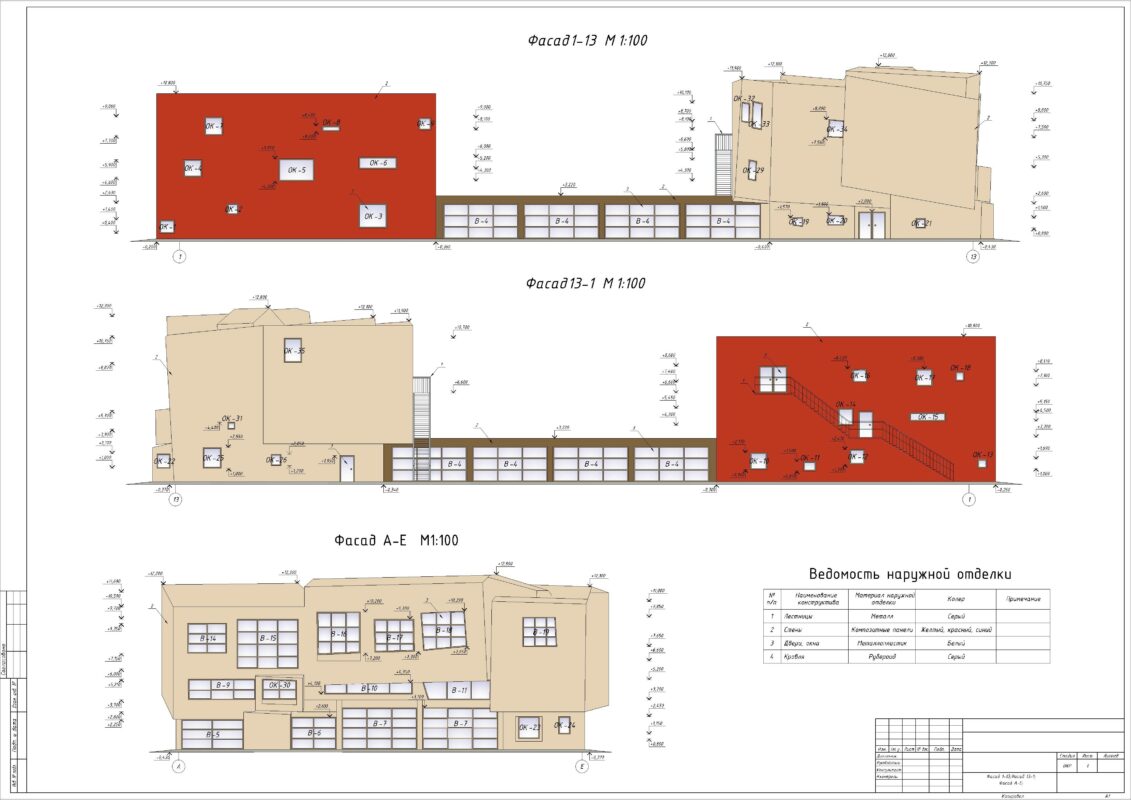

1. Фасад 1-13;Фасад 13-1; Фасад А-Е;
2. Фасад Е-А;Планы на отм. 0.000,+3.300; Генеральный план участка ;Таблицы; Условные обозначения.

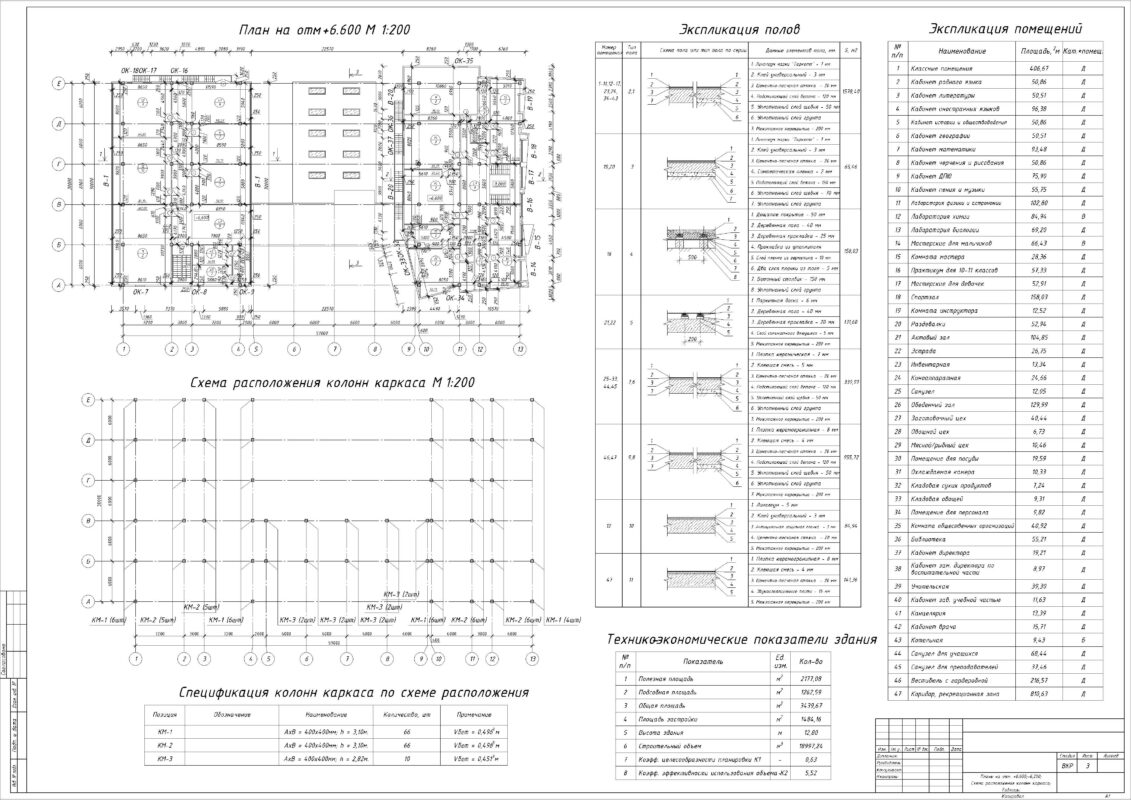

3. Планы на отм. +6.600;-6,200; Схема расположения колонн каркаса; Таблицы.
4. План кровли; Разрезы 1-1,2-2,3-3; Узлы.
5. Плита Пм1 над 1-м этажем. Схема расположения арматуры.
6. Плита Пм2 над спортзалом. Схема расположения арматуры.
7. План фундаментов;Геологический разрез;Сечения фундаметов 1-1,2-2,3-3,4-4; Сечения а-а,б-б;Таблицы.
8. Тех. схема организации работ по устройству колонн; Тех. схема организации работ по устройству перекрытия; Разрез 1-1;Разрез 2-2;Допуски и отклонения.
9. Сетевой график строительства;ТЭП; График движения рабочей силы; График работ машин и механизмов.
10. Стройгенплан; ТЭП; Разрез по стройгенплану; График работ подготовительного периода.

Актуальность темы. Общеобразовательные учреждения являются объектами с массовым пребыванием людей, предъявляющими повышенные требования к безопасности, комфорту и энергоэффективности. В условиях ужесточения нормативных требований к теплозащите зданий и удорожания энергоносителей выбор эффективного утеплителя для наружных стен становится одной из ключевых задач при проектировании и строительстве школ. Для здания школы на 700 мест в г. Курске, выполненного по монолитной каркасной схеме с заполнением из пенобетонных блоков, устройство дополнительной теплоизоляции является обязательным условием обеспечения требуемого сопротивления теплопередаче.
Цель работы. Разработка проекта общеобразовательной школы на 700 мест в г. Курске с монолитным железобетонным каркасом и обоснованием выбора эффективной системы утепления фасадов.

Проектируемое здание представляет собой многопролётную конструкцию с шагом пролётов 6,00 м в плане. Конфигурация в плане — сложная, Н-образная, с габаритными размерами по наружным осям: в направлении А–Е — 30,00 м, в направлении 1–13 — 59,00 м. Сооружение включает два трёхэтажных учебных блока, соединённых между собой переходом в виде галереи. Кроме того, в составе объекта предусмотрен подземный спортивный зал.
• Первый учебный корпус размещён в осях 1–4, А–Е. Площадь в плане — 17,40 × 30,00 м. Высота каждого этажа — 3,30 м. Общая высота корпуса — +10,80 м.
• Второй учебный корпус расположен в осях 10–13, А–Е. Размеры в плане — 15,00 × 30,00 м. Высота этажей также 3,30 м, общая высота здания — +12,80 м.
• Соединительная галерея находится в осях 5–9, Б–В, её плановые размеры — 24,00 × 6,00 м. Высота галереи составляет +3,22 м.
• Подземный спортзал запроектирован в осях 6–8, Б–Е, габариты в плане — 12,00 × 24,00 м. Отметка чистого пола спортивного зала — –6,20 м.
По конструктивной схеме здание выполнено каркасным. Пространственная жёсткость достигается за счёт жёстких узлов сопряжения монолитных железобетонных колонн с монолитным железобетонным перекрытием. Основные параметры каркаса:
• пролёты — 6,00 м;
• шаг колонн по наружным рядам — 3,00 м, 6,00 м, 7,20 м.
Эвакуация людей из здания организована согласно требованиям технического регламента о пожарной безопасности (Федеральный закон № 123-ФЗ) и нормам СП 1.13130. Пути эвакуации включают эвакуационные выходы через дверные проёмы. Основными маршрутами выхода являются:
• со второго и третьего этажей — металлические наружные лестницы, размещённые на фасадах, а также внутренние межэтажные лестничные клетки, ведущие непосредственно к эвакуационным выходам.
Нормативное время эвакуации принято равным 240 секундам.

В проекте здания предусмотрены монолитные железобетонные фундаменты двух типов — ленточный и столбчатый. Ленточный вариант запроектирован под всеми несущими внутренними стенами из пенобетона. Столбчатый фундамент используется под колонны каркаса. Под всеми фундаментами устраивается бетонная подготовка толщиной 100 мм. Детальное описание принятых планировочных и объёмно-пространственных решений, касающихся устройства фундаментов, вынесено в отдельный раздел «Основания и фундаменты» дипломного проекта.
Колонны здания — монолитные железобетонные. Принят бетон класса В25 (по СП 63.13330 «Бетонные и железобетонные конструкции»). Рабочее армирование выполняется стержневой арматурой классов А400 и А240. В качестве материала используется арматурный прокат из стали марки 35ГС по ГОСТ 34028-2016. Сечение колонн — 400×400 мм. Привязка всех колонн — центральная. Спецификация колонн каркаса с указанием расположения приведена на листе 5 графической части дипломного проекта.
Перекрытия и покрытия на всех участках запроектированы из монолитного железобетона. Бетон принят класса В25 (С20/25). В качестве рабочей арматуры применяется арматура класса А400, конструктивной — класса А240 по ГОСТ 34028-2016. Изготовление арматуры предусмотрено из стали марки 35ГС с горячекатаным периодическим профилем. Диаметры рабочей арматуры варьируются от 8 до 16 мм. Подземный спортивный зал перекрыт железобетонной плитой, выполненной в монолитно-балочном варианте. Толщина плиты перекрытия и покрытия — 200 мм.
Наружные стены выполнены из пенобетонных блоков (аналоги марки «Аэрок Classic») толщиной 250 мм. Материал соответствует ГОСТ 21520-89 «Блоки из ячеистых бетонов стеновые мелкие». Стены являются ненесущими. По внешней поверхности блоков устанавливается утеплитель из минераловатных плит (ГОСТ 31913-2011), к которому посредством гибких связей крепятся фасадные композитные панели.
Перегородки предусмотрены из керамического кирпича, неармированные, марки М-75, толщиной 120 мм на цементно-песчаном растворе М50. Проектирование каменных конструкций ведётся в соответствии с СП 15.13330 «Каменные и армокаменные конструкции
