Детский сад на 230 мест

Тамбовский государственный технический университет
Кафедра архитектуры, строительства и транспорта
Курсовой проект по дисциплине «Архитектурное проектирование»
На тему: «Детский сад на 230 мест»
Тамбов 2017

I Состав проекта

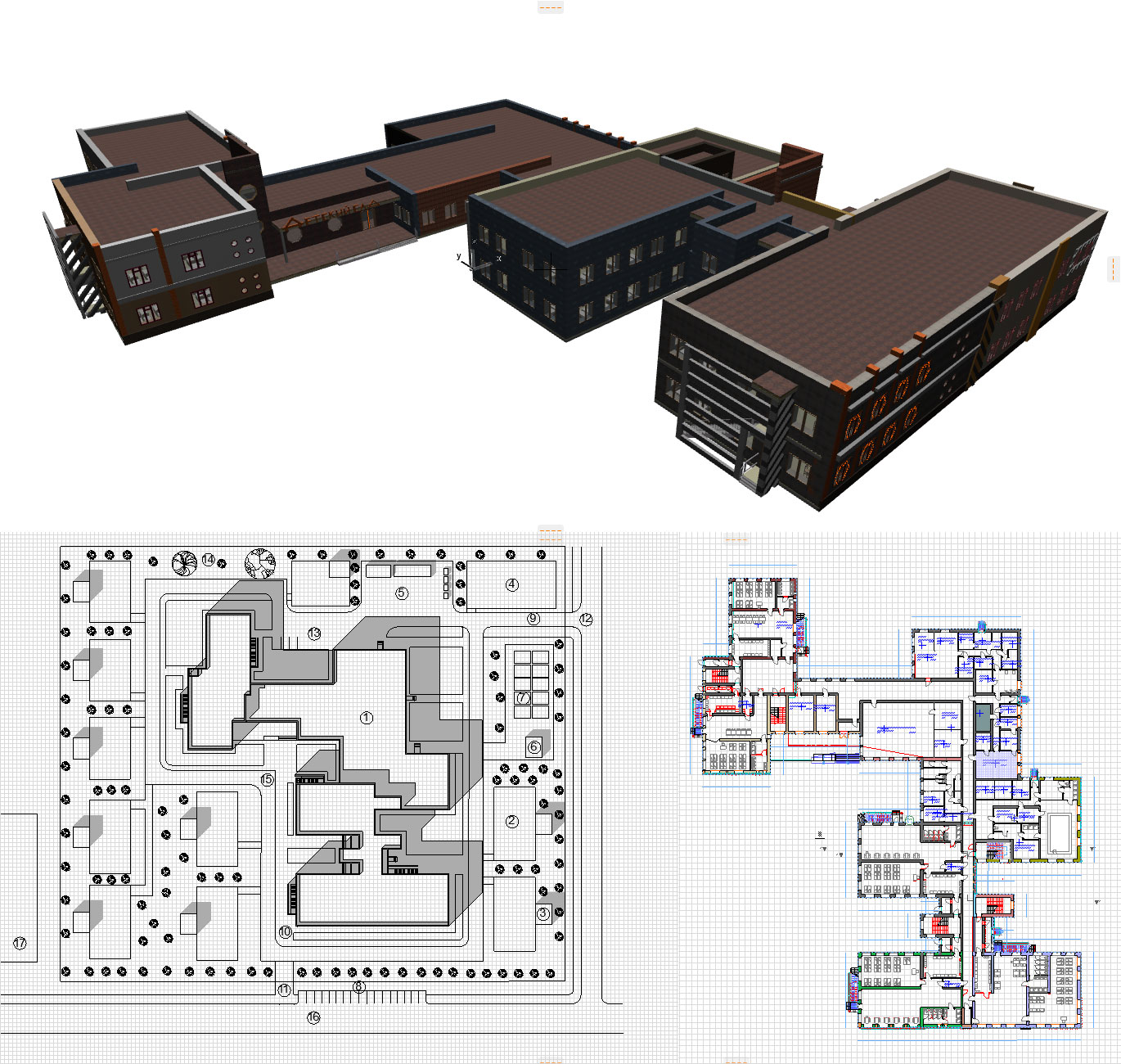

Графическая часть (1 подрамник размером 1,0 х 1,0 м):
- планы первого, второго этажей М 1:100, 1:200;
- фасады М 1:100, 1:200;
- разрез М 1:100, 1:200;
- генеральный план М 1:400;
- перспектива (выполняется по желанию студента).
Макет М 1:200
Пояснительная записка с ТЭП 10 -12 стр.

II Задачи
Приобретение знаний и навыков в проектировании общественного здания с зально-ячейковой структурой, включающих в свой состав помещения, различные по функциональному назначению (групповые ячейки, общественные и административно-хозяйственные), но объединенные одним композиционно-планировочным замыслом.

III Состав помещений общественной и административно-хозяйственной частей д/с
Зал для музыкальных и гимнастических занятий – 100-120м2, или два зала по 50-60м2 с кладовыми инвентаря 7м2; бассейн – 54м2 с ванной 3х7 м, раздевальные - 14м2 х2шт., уборные 3м2 х2шт., душевые 3м2 х2шт, пункт узла управления -6м2, комната тренера — 8м2 с инвентарной - 6м2, комната медсестры - 8м2 с лабораторией; кабинет заведующего – 9-10м2; методический кабинет – 19м2; медицинская комната – 10м2. процедурный кабинет – 8м2, приемная изолятора – 6м2, палата изолятора 12м2 (2х6м2), помещение дезинфицирующих средств 2м2; кухня с раздаточной – 30м2, доготовочный цех – 9м2, кладовые овощей -8м2 и сухих продуктов – 6м2, загрузочная – 6м2, охлаждаемая камера – 8м2, машинное отделение лифта – 7,5м2; стиральная – 18м2, гладильная – 12м2, кладовая чистого белья – 10м2; комната кастелянши – 6м2; комната завхоза – 6м2; комната персонала – 8-12м2; с/у персонала - 8м2; кл. уборочного инвентаря – 2-3м2; венткамера – 22м2; тепловой пункт -32м2; электрощитовая – 8м2.

IV Состав групповой ячейки
Помещение для детей ясельного возраста (2 группы по15 детей): спальня - 36-40м2, игровая - 45-50м2, приемная – 15-18м2, буфет – 4м2, туалет – 12м2.
Помещения для детей дошкольного возраста (10 групп по 25 детей): спальня – 48-50м2, игровая - 48-50м2, приемная – 15-18м2, буфет – 4,5м2, туалет – 16м2 (2х8м2).

V Состав площадок на участке детского сада
Групповые площадки (125-180м2 или112м 2 в ясельных группах) с теневыми навесами (40м2); физкультурная площадка (250 м2); площадка для выращивания овощных и ягодных культур (168м2); хозяйственная площадка (150м2).

Этажность 2 шт.
Запроектированная высота первого этажа 3,3 м.
Запроектированная высота 2 этажа 3,3 м.
Общая высота 9,9 м.
Площадь участка = 1,05 га
Общая площадь здания = 2122,9 м2.
Полезная площадь = 2029,4 м2.
Расчетная площадь = 1964,1 м2.
Строительный объем: 12737,4 м3
Площадь застройки: 2209,7 м2

Состав: Графическая часть (1 подрамник размером 1,0 х 1,0 м): - планы первого, второго этажей М 1:100, 1:200; - фасады М 1:100, 1:200; - разрез М 1:100, 1:200; - генеральный план М 1:400; - перспектива (выполняется по желанию студента). Язык документа

Софт: ArchiCAD 19

Сайт: www

Просмотр файлов
Курсовая ТГТУ. 07.03.01.001 ДЭ\Текстовые документы к курсовому проекту ТГТУ. 07.03.01.001 ДЭ\novaya.pln
Курсовая ТГТУ. 07.03.01.001 ДЭ\Текстовые документы к курсовому проекту ТГТУ. 07.03.01.001 ДЭ\novaya12.atl
Курсовая ТГТУ. 07.03.01.001 ДЭ\Текстовые документы к курсовому проекту ТГТУ. 07.03.01.001 ДЭ\Лист задания к курсовому проекту ТГТУ. 07.03.01.001 ТЭ-ЗД .docx
Курсовая ТГТУ. 07.03.01.001 ДЭ\Текстовые документы к курсовому проекту ТГТУ. 07.03.01.001 ДЭ\Пояснительная записка к курсовому проекту ТГТУ. 07.03.01.001 ТЭ-
Курсовая ТГТУ. 07.03.01.001 ДЭ\Текстовые документы к курсовому проекту ТГТУ. 07.03.01.001 ДЭ\Титульный лист пояснительной записки ТГТУ. 07.03.01.001 ТЭ-ТЛ .jpg
Курсовая ТГТУ. 07.03.01.001 ДЭ\Текстовые документы к курсовому проекту ТГТУ. 07.03.01.001 ДЭ
Курсовая ТГТУ. 07.03.01.001 ДЭ
