Юго-Западный государственный университет
Кафедра промышленного и гражданского строительства

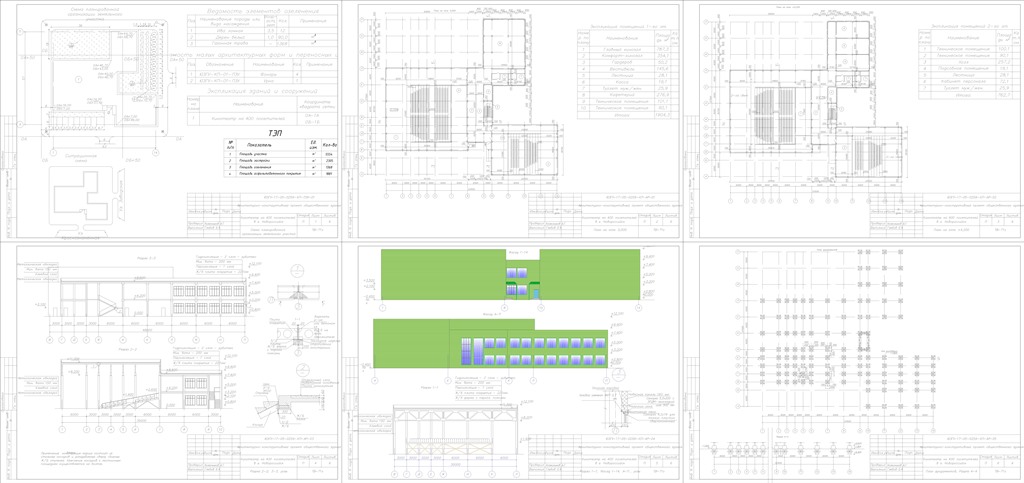

Курсовой проект на тему: "Кинотеатр на 400 мест в г. Новороссийск"
2019
Здание предназначено демонстрации кинолент на больших экранах.
Основными функциональными помещениями являются: Главный кинозал 787,3 м2, комфорт-кинозал 354,1 м2.
К вспомогательным относятся: гардероб 50,0 м2, мужской и женский туалеты 25,9 м2, лестницы 28,1 м2, подсобное помещение 19,1 м2, кабинеты персонала 72,1 м2, холл 257,1 м2, вестибюль 145,6 м2, касса 19,1 м2, технические помещения 101,1 м2, 90,1 м2, кафетерий 276,9 м2.
Здание имеет сложную конфигурацию в плане.
В осях 1-14 - 63,0 м.
В осях А-П - 57,0 м.
Строительный объем здания 24202 м3.
Количество этажей – 2.
Высота этажа – 4,2 м.
Здание кинотеатра выполнено по каркасной схеме.
Фундаменты: столбчатый сборный ж/б c глубиной залегания свай 6,4 м; ленточный свайный с глубиной залегания свай 6,4 м.
Гидроизоляция фундамента – обмазочная на битумной основе.
Перекрытие: сборное из ж/б пустотных плит длиной 6 м; 3м, шириной 1,2 м, 1,5 м и 1,8 м, толщиной 220 мм. Замоноличивание стыков между плитами бетоном класса Б15.
Наружные и стены выполняются из навесных панелей толщиной 150 мм. Внутренние перегородки – выполняются из керамического кирпича. Толщина 120 мм.
Конструкция покрытия представлена Ж/Б фермами с параллельными поясам (Серия 1.463-9 вып.1) длинной 30,0 м и 15,0 м, в осях 1-8, В-Л; 10-14, А-Е. На остальных участках ж/б пустотными плитами покрытия длинной 6 м, 3 м и шириной 1,2 м, 1,5 м, 1,8 м.
Оконные блоки – пластиковые (ГОСТ 30674-99); дверные блоки – деревянные (ГОСТ 6629-88); входные двери – металлические (ГОСТ 31173-2003).
Отмостка по периметру здания выполнена из асфальтобетонной смеси, класс бетона В15 (ГОСТ 26633-2012) шириной 1 м (ГОСТ 9128-97).
Содержание пояснительной записки:
Введение
Исходные данные
1. Схема планировочной организации земельного участка
2. Технологический процесс эксплуатации здания строительства
3. Объемно-планировочные решения
4. Конструктивные решения
5. Инженерное оборудование
6. Противопожарная безопасность
7. Доступность маломобильных групп населения
8. Теплотехнический расчет
Заключение
Библиографический список
