Дипломный проект на тему: "Начальная школа МОУ СОШ №66 по ул. Лесная 2а в г. Иркутске"
Иркутск 2017

Исходные данные:
Географический пункт строительства - г. Иркутск, ул. Ленская;
Данные об участке: Площадка строительства расположена в I-В климатическом подрайоне.
Климат рассматриваемого района резко-континентальный. Наиболее холодным месяцем является январь. Наиболее жаркий месяц – июль.
Температура воздуха наиболее холодной пятидневки составляет минус 36°С. Температура воздуха наиболее холодных суток составляет минус 36°С.
Средняя месячная температура воздуха наиболее холодного месяца – января – составляет минус 20,6°С. Средняя месячная температура воздуха наиболее теплого месяца – июля – составляет плюс 17,6°С.
Преобладающее направление ветра за июнь – август ЮВ.
Сейсмичность площадки – 8 баллов.
Вид грунта – скальник.
Уровень грунтовых вод – 12 м.
Глубина промерзания грунтов – 2,8 м.
Здание сложной в плане формы, разделено деформационным швом на два отсека. Размеры здания в осях – 42 000 х 52 500 мм.
Конструктивная схема здания - железобетонный рамный каркас. Сетка осей 6,0х6,0 м. Высота этажей 3,9 м. За относительную отметку 0,000 принят уро-вень чистого пола первого этажа здания Согласно объемно-планировочному решению класс данного здания – II, степень долговечности – I, степень огне-стойкости – II.
Отвод дождевых стоков предусматривается по бетонным лоткам DN 200 Н335 фирмы "Standartpark" с покрытием их чугунными решетками, вдоль про-ектируемого здания, в пониженные места площадки.
Отвод дождевых стоков на период строительства осуществляется по спла-нированной поверхности к автомобильным проездам. На проездах расположе-ны водоотводные лотки, песколовки. Сброс дождевых стоков осуществляется через песколовки на рельеф.
Ригели, колонны, перекрытие – монолитные железобетонные. Сопряжение колонн и ригелей жесткое. Заполнение каркаса из кирпичной кладки толщи-ной 380 мм не участвует в работе каркаса, выполняет лишь ограждающую функцию. Колонны каркаса жестко защемлены в фундаментах.
На втором этаже левого отсека расположен актовый зал размерами в осях 12,0х12,0 м. Актовый зал перекрыт монолитной железобетонной балкой вы-сотой 0,9 м, жестко сопряженной с колонной. Устойчивость и геометрическая неизменяемость каркаса обеспечивается системой рам с жестким сопряжением колонн и ригелей в поперечном и продольном направлениях. Также на вто-ром этаже правого отсека размещен спортзал размерами в осях 12,0х18,0 м. Спортзал перекрыт монолитными железобетонными балками высотой 0,9 м, жестко сопряженными с колоннами.

Содержание

1 Архитектурно-строительный раздел:
1.1 Общая часть
1.1.1 Характеристика района строительства
1.1.2 Ситуационный план строительства
1.1.3 Объемно – планировочное и конструктивное решение
1.2 Архитектурно – конструктивная часть
1.2.1 Фундамент
1.2.2 Стены
1.2.3 Перегородки
1.2.4 Перемычки
1.2.5 Перекрытия
1.2.6 Лестницы
1.2.7 Крыша
1.2.8 Двери
1.2.9 Окна, витражи
1.2.10 Полы
1.2.11 Входные узлы
1.2.12 Наружная и внутренняя отделка здания
1.3 Инженерное оборудование
1.3.1 Водоотвод
1.3.2 Канализация
1.3.3 Отопление
1.3.4 Горячее водоснабжение
1.3.5 Вентиляция
1.3.6 Электроснабжение
1.3.7 Слаботочные сети
1.3.8 Лифт
1.4 Антисейсмические мероприятия
2 Расчетно-конструктивный раздел
2.1 Расчет лестничного марша шириной 1,35 м, объединенный с
площадками.
2.2 Нагрузка
2.3 Расчет косоуров по прочности
2.3.1 Расчет прочности по нормальному сечению
2.4 Расчет прогиба косоура
2.5 Проверка лестничного марша на зыбкость
2.6 Расчет поперечных стержней входящего угла косоура
2.7 Анкеровка продольной арматуры косоуров
2.8 Расчет полки площадочной части марша
2.9 Спецификация арматуры. Спецификации и ведомости
3 Технологический раздел
3.1 Область применения
3.2 Технология и организация строительного процесса
3.3 Ведомость подсчета кровельных работ
3.4 Ведомость подсчета трудоемкости и заработной платы
3.5 Расчет численно – квалификационного состава бригады
3.6 Ведомость потребностей в материалах и конструкциях
3.7 Ведомость потребности в машинах и механизмах, в
инструментах и приспособлениях
3.8 Контроль качества и приемка работ
3.9 Указание по технике безопасности и охране труда
3.10 Расчет технико – экономических показателей
4 Экономический раздел
4.1 Общие положения по определению сметной стоимости
4.2 Локальный ресурсный ведомость на устройство двухслойной
наплавляемой кровли
4.3 Локальный ресурсный сметный расчет на устройство
двухслойной наплавляемой кровли
4.4 Анализ сметной стоимости
4.5 Сводная таблица показателей
4.6 Объектный сметный расчет
Список использованных источников

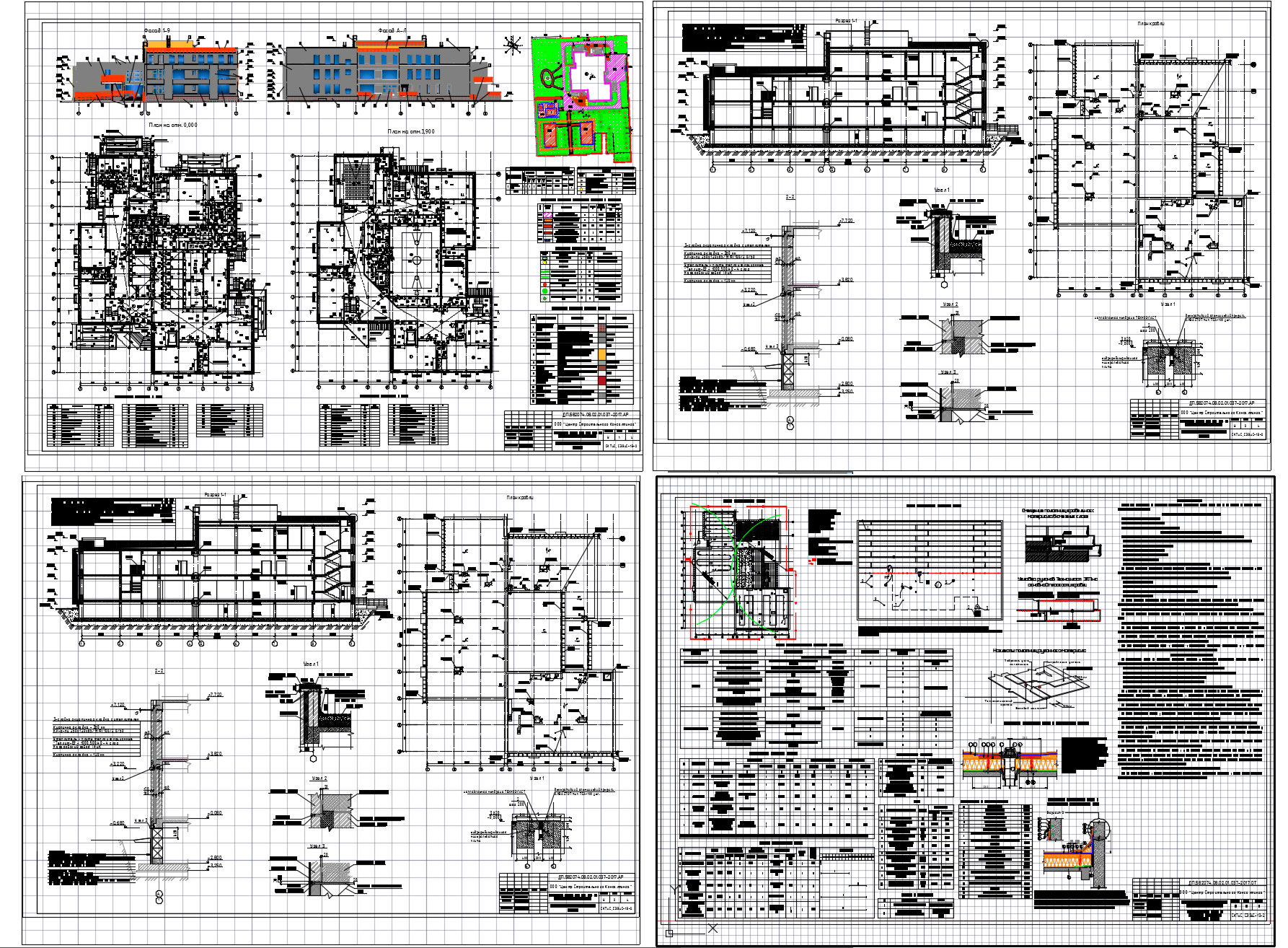

Состав: Архитектурный раздел (АР), Расчетно-конструктивный раздел на монолитную лестницу (КЖ), Технологический раздел на устройство двухслойной наплавляемой кровил (ОТ), ПЗ. Язык документа
