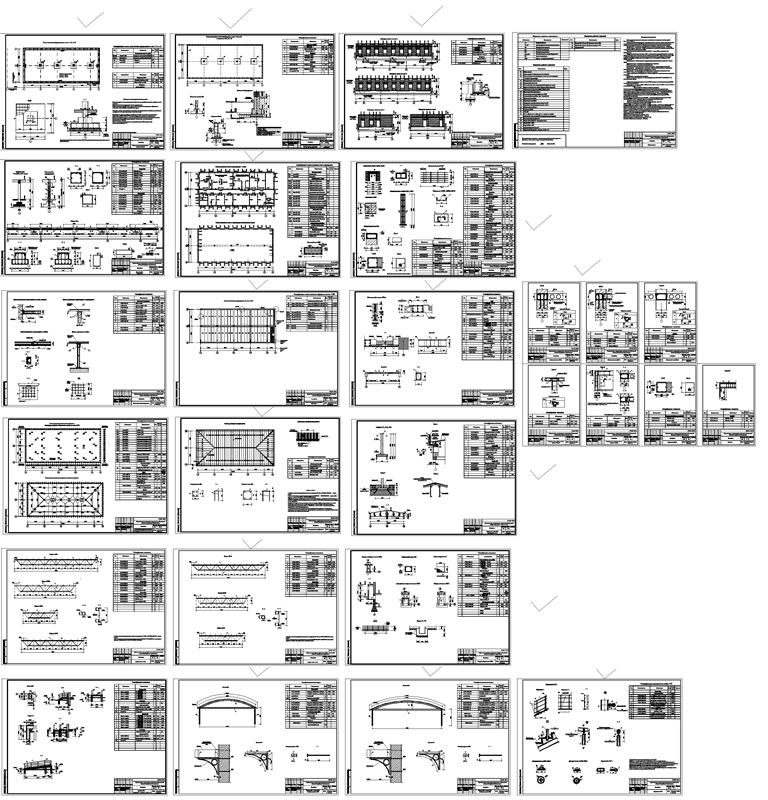

Пищеблок на территории инфекционной больницы в г.Карши.
Здание комплексной конструкции. Пространственная жесткость здания в горизонтальной плоскости обеспечивается работой перекрытия как неизменяемого горизонтального диска, способного распределять усилия от горизонтальных нагрузок между элементами здания.
Фундаменты - монолитные железобетонные ленточные, под колоннами - столбчатые.
Стены подвала (ниже отм.- 0.080) выкладываются кирпичной кладкой толщиной 250мм и железобетонной стеной толщиной 130мм
Стены армированы горизонтальной сеткой СГ1 с шагом 700 мм и усилены ж/б сердечниками.
Наружные стены выше отметки -0.080 выкладываются сплошной кладкой толщиной 380мм из обыкновенного глиняного кирпича М75 на растворе М50. Объемный вес кладки 1800 кгс/м³. Кладка II категории по сопротивляемости сейсмическим воздействиям. Временное сопротивление осевому растяжению по неперевязанным швам (нормальное сцепление) 120<Rр<180 кПа.
Кладка усилена ж/б включениями (сердечники) и горизонтальной сеткой СГ1 с шагом 700мм.
Перемычки стен - монолитные железобетонные по проекту.
Колонны, ригель - монолитные железобетонные.
В колоннах и ригелях выполнять вязаные арматурные каркасы, бетон класса В25.
Перегородки - армокирпичные, усиленные металлическими стойками. Перегородки выполняются с креплением к несущим конструкциям здания.
Перекрытия - из сборных железобетонных плит с круглыми пустотами по серии 1.141.1-40с и монолитных железобетонных участков по проекту.
Входы в цокольный этаж, крыльца, световые приямки - монолитные железобетонные по проекту.
Ограждения - хромированное покрытие.
Кровля выполнена чердачная из листов профнастила Н57-750-07 ГОСТ24045-94 по металлическому каркасу.
Горизонтальную гидроизоляцию на отм.-0,080 выполнять из цементного раствора М100 состава 1:2 толщиной 30 мм.
Вокруг здания выполнить асфальтобетонную отмостку шириной 2000 мм толщиной 30 мм по бетону В10 толщиной 100 мм.
Инженерно-геологические условия
Согласно заключения об инженерно-геологических условиях участка строительства,
выполненного ОАО "ГИИНТИЗ" в 2018г,основанием фундаментов проектируемого здания будут служить грунты второго инженерно-геологического элемента - лессовидный суглинок светло-бурого цветасредней плотности, пелитовой структуры, комковатой текстуры, макропористый с диаметром пор до 1мм, с включением карбонатных конкреций 2-3%, полутвердой консистенции
Залегают грунты непосредственно под ИГЭ№1 - насыпными грунтами (мощностью 0.4м).
Грунты ИГЭ№2 имеют следующие физико-механические характеристики:
- Плотность сухого грунта(нормативная) -1.75 т/м³.
- Плотность естественно-влажного грунта(нормативная) - 1,91 т/м³.
Тип грунтовых условий по просадочности - первый.
Модуль деформации в естественном состоянии составляет 8,6 - 17,1МПа, при среднем значении 12,8МПа, в водонасыщенном состоянии 1,2 - 3,1МПа, при нормативном значении 2,3МПа.
Подземные воды вскрыты на глубине 2.3м - 3.6м (июль). Вскрытый уровень подземных вод ближе к максимальному положению, минимальное положение приходится на осенне-зимний период на глубине 3.5-4.6м. Амплитуда колебаний составляет 1.0м
Грунты - сильноагрессивные по отношению к бетонам нормальной проницаемости на портландцементе по ГОСТ 10178-85*.
Глубина сезонного промерзания грунтов - 0.7 м.
Сейсмичность участка строительства - 7 баллов.
Категория грунтов по сейсмическим свойствам - III.
Расчетная сейсмичность площадки - 8 баллов.
