Проект трансформаторной подстанции из объемных элементов АС

1. Проект трансформаторной подстанции из объемных элементов подземной и надземной части разработан для строительства в г. Нягань Тюменской обл.
2. В проекте рафзработан вариант фундамента на монолитной ж/б плите.
3. Кровля заводской готовности с организованным водостоком (уклон 0,05). окраска Окраска кровли производится гидроизоляционной краской в 3слоя.
4. Вокруг здания выполнить асфальтовую отмостку шириной 750мм по щебеночному основанию, толщиной 100мм.
г. Самара, 2008 г

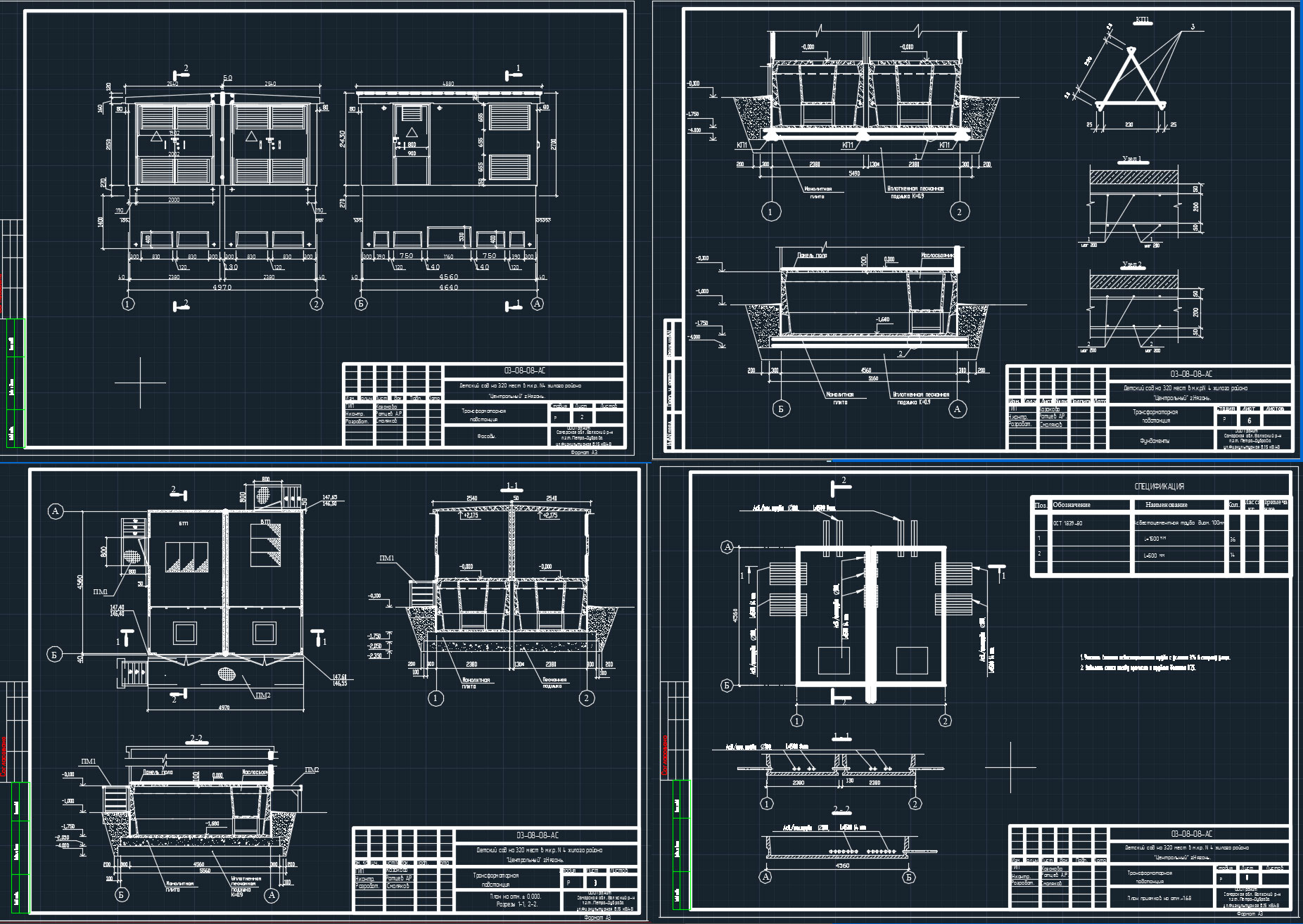

Состав: План, Фундамент, Площадка, Фасад, Спецификация Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Проект трансформаторной подстанции из объемных элементов АС

Просмотр файлов
тп/
тп/01_Общие данные..dwg
тп/02_ФАСАД..dwg
тп/03_План на отм О.ОО0..dwg
тп/04_Площадка ПМ1..dwg
тп/05_Площадка ПМ2..dwg
тп/06_Фундамент..dwg
тп/07_Монолитная плита..dwg
тп/08_План приямков на отм.-1.68..dwg
тп/09_Спецификация..dwg
