Разработка функционально-планировочного зонирования помещений банка

Технологические решения
Данным проектом предусматривается адаптация арендуемых заказчиком площадей, для размещения помещений банка базового формата с разработкой функционально-планировочной организации структуры заданных помещений, соответствующей современным нормам, требованиям и форматам Банка.
Функциональным назначением является предоставление банковских услуг юридическим и физическим лицам.
Все помещения делятся на следующие функциональные группы:
- операционный блок;
- кассовый узел;
- офисный блок;
- помещения вспомогательного и обслуживающего назначения.
По режиму доступа помещения банка делятся на три основные зоны. Помещения размещены и сгруппированы в блоки, объединенные принадлежностью к одной зоне доступа. Функционально-планировочное зонирование помещений обеспечивает минимальную протяженность
технологических маршрутов движения документов, ценностей, сотрудников, посетителей и соответствует порядку передачи, хранения и обработки ценностей, а также зонированию по ограничению доступа.
В первую зону входят помещения, доступ в которые сотрудникам и клиентам не ограничен (зона "24 часа", клиентский зал, кабина клиента, зона специалистов по продажам, VIP, кабинет руководителя); ко второй зоне относятся помещения, доступ в которые разрешен ограниченному кругу сотрудников (зона транзакционных операций,с/у, помещение персонала; третья зона ограничения доступа включает помещения, доступ в которые имеют лишь строго определенные должностные лица банка (касса, электрощитовая, телекоммуникационная, комната пересчета денежных средст.
Техническое оснащение банка кассовым, сейфовым, компьютерным оборудованием и программным обеспечением выполнено в соответствии с ведомственными нормами для учреждений Центрального банка Российской Федерации.

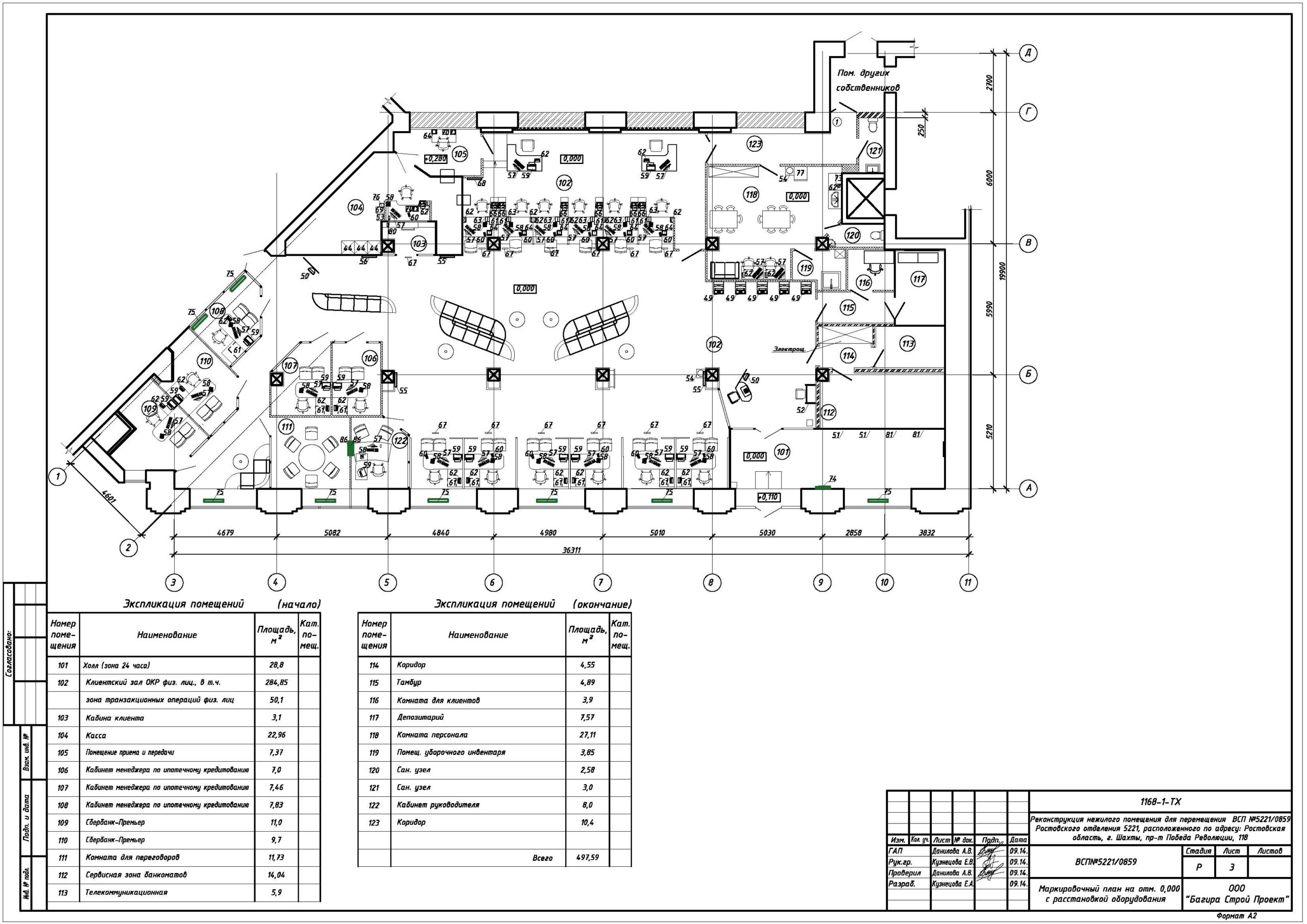

Состав: РП: План с растановкой мебели , план с растановкой оборудования. Спецификации Язык документа

Софт: AutoCAD 2012

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Разработка функционально-планировочного зонирования помещений банка

ТХ.dwg
