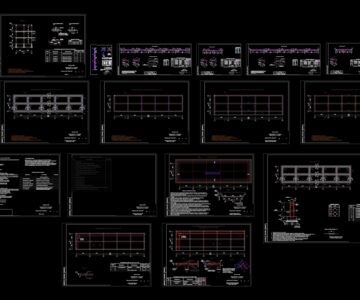

Строительство общежития на 30 человек. Рабочий проект АР

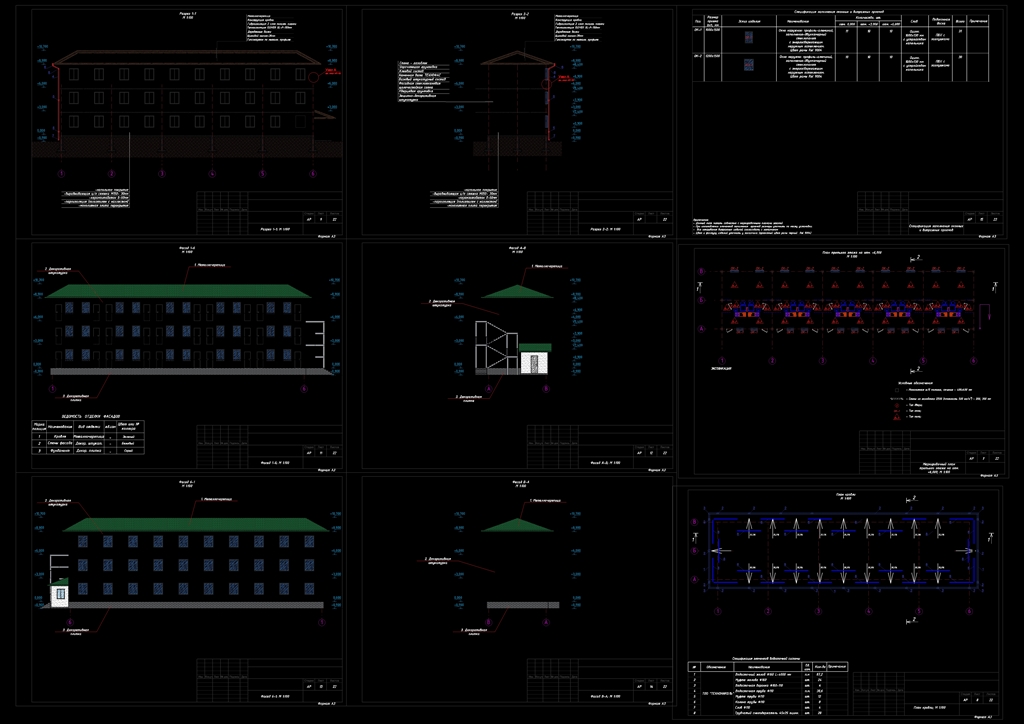

Архитектурно-планировочные решения
В обьемно-планировочном решении здания состав и зонирование по этажам выполнены с учетом функционального назначения, согласно заданию от заказчика.
Основные решения по генплану и архитектурные решения по фасадам здания были согласованы
Здание прямоугольной формы с размерами в осях 7,3х32,0 м, выполнен в пространственном ж/б каркасе.
Этажность здания - 3 этажа.
Первый этаж - 10 отдельных квартир с кухней, гостиной и санузлом.
Второй этаж - 10 отдельных квартир с кухней, гостиной и санузлом.
Третий этаж - 10 отдельных квартир с кухней, гостиной и санузлом.

Высота первого, второго и третьего этажей от пола до низа плиты перекрытия - 2,7 м.
За относительную отметку 0.000 принята отметка чистого пола 1-го этажа, соответствующая абсолютной отметке ____ на генплане.
- Конструктивная схема здания монолитный железобетонный каркас.
- Наружные стены 1-го, 2-го, 3-го этажа из газоблока толщиной 300 мм. Кладку блоков выполнять на клеевых составах. В блоках, примыкающих к стойкам, вырезать штрабы (пропилы) под полки стоек. В стенах толщ. 300-200мм применять стойки из гнутого швеллера Гн L100х40х2,5, скрепленных между собой самонарезами с шагом 600 мм.
