Конкурс асов 3D-моделирования

Универсальный учебный корпус для техникумов и профтехучилищ на 720 учащихся

Белорусский национальный технический университет
Кафедра "Архитектура жилых и общественных зданий"
Курсовой проект по дисциплине «Сборно-монолитное общественное здание»
Минск 2015

Проект разработан для природно-климатических условий в г. Брест.
По эксплуатационным требованиям долговечности здание относится к классу II .
Степень огнестойкости здания II .
Общественное здание имеет размеры по крайним осям 42х12 м.
Здание имеет четыре этажа с оборудованным выходом на крышу.
За условную отметку 0,000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке 140,85 м. Принята высота этажа 3,3 м.
Отметка заглубления:
- сборного ж/б фундамента, под наружные стены, составляет - 1,20 м;
- монолитных стаканов с ростверком, под колонны – 1,65м;
- монолитных фундаментов, под д/ж и внутренние стены – 1,2 м;
- сборных ж/б свай в ростверках – 4,5 м.
Максимальная высота здания составляет 16.260 м.
Естественное освещение осуществляется через оконные проемы.
Здание запроектировано с полным инженерным обеспечением.

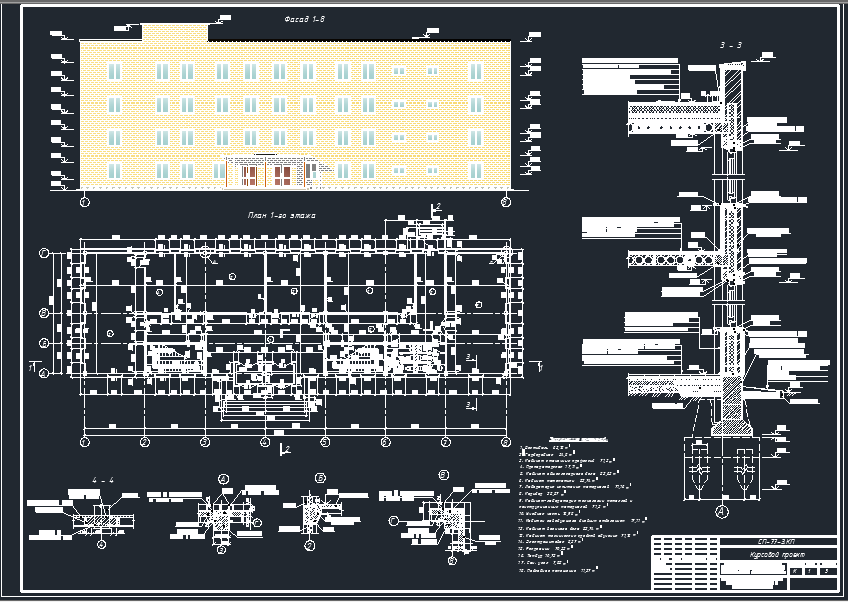

Состав: Фасад в осях 1-8. План 1-ого этажа. Разрезы 3-3,4-4. Узлы А, Б, В. Экспликация помещений.План 2-ого этажа. Разрезы 1-1,2-2. План кровли. План междуэтажных перекрытий. План фундаментов. Монтажный план каркаса. Монтажные разрезы по осям - Б, В, 3. Генеральный план. Ведомость перемычек. Спецификация сборных ж/б элементов.ПЗ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Универсальный учебный корпус для техникумов и профтехучилищ на 720 учащихся

ПЗ_Универсальный учебный корпус для техникумов и профтехучилищ на 720 учащихся.docx
Универсальный учебный корпус для техникумов и профтехучилищ на 720 учащихся.dwg
