Отделение милиции

Кафедра "Архитектурных конструкций"

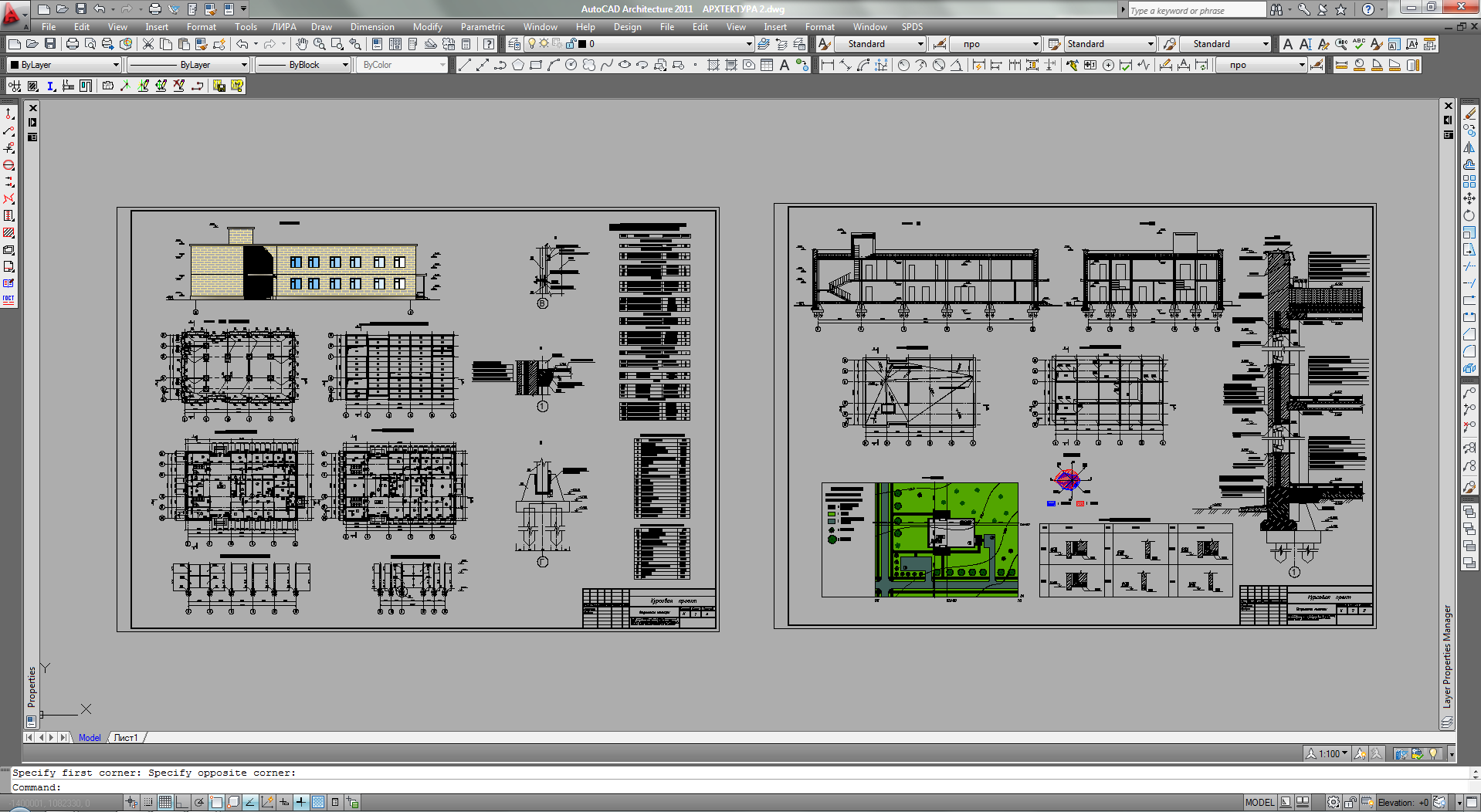

Курсовой проект по дисциплине "Общественное сборно-монолитное каркасное здание"
На тему "Отделение милиции"
Брест 2012г.

Проект разработан для природно-климатических условий в Брестской области.
По эксплуатационным требованиям долговечности здание относится к классу II .
Степень огнестойкости здания - II .
Общественное здание имеет размеры по крайним осям 30х18м

Общественное здание запроектировано с устройством сборно-монолитного каркаса по серии Б1.020.1-7
Наружные стены трехслойные кирпичные толщиной 560 мм
Перегородки толщиной 120 мм запроектированы из эффективного керамического кирпича КРПУ-75, F 15 по СТБ 1228-2000 на цементно-известковом растворе М 25.
В проекте под здание приняты фундаменты свайного типа под колонны, и монолитный под наружные стены, под диафрагмы жесткости предусмотрено устройство сборные ленточных фундаментов толщиной 600 мм.
Колонны в здании принимаются железобетонные по серии Б1.020.1-7 высотой на этаж.
Оконные проемы заполняются окнами по СТБ 939-93
Дверные проемы заполняются дверьми по ГОСТ 1138-98. Дверные проемы перекрываются железобетонными перемычками по серии 1038.1-1
Для заделки стыков при монтаже оконных и дверных коробок применяется монтажная пена.
Перекрытие этажей выполняется из многопустотных ж/б плит по серии 1.020.1-1/83, а над санитарными узлами и в местах прокладки трубопроводов из сантехнических плит
Лестничные марши приняты по серии 1.050-1-83
Диафрагмы жёсткости применяются толщиной 160 мм по серии Б1.020.1-83.
В проекте принята плоская крыша с уклонами от 0.05 до 0.001 в сторону водосточной трубы.
