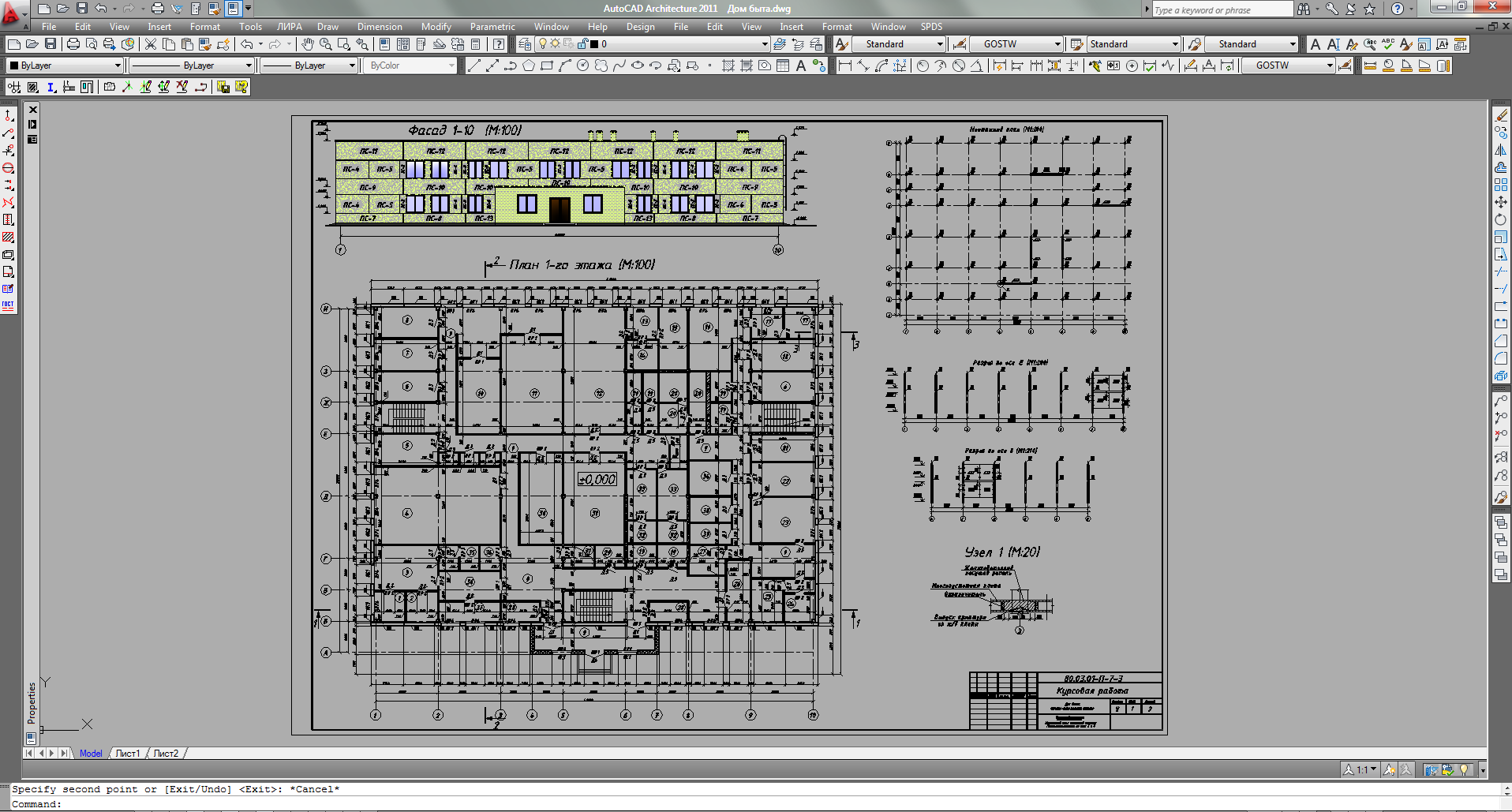

Дом быта г.Минск

Кафедра "Архитектура жилых и общественных зданий"
Курсовой проект по дисциплине "Общественное здание.Сборно-монолитный каркас"
На тему "Дом быта"
Минск 2012 г.

Проект разработан для природно-климатических условий в г. Минска
По эксплуатационным требованиям долговечности здание относится к классу II .
Степень огнестойкости здания II .
Общественное здание имеет размеры по крайним осям 42х30м.
Главный фасад общественного здания ориентирован на Север.
Общественное здание запроектировано с устройством сборно-монолитного каркаса по серии Б1.020.1-7
Наружные стены толщиной 300 мм приняты из трёхслойных железобетонных стеновых панелей по серии Б1.020.1-7 .
Стены входного тамбура приняты из эффективного керамического кирпича КРПУ- 75/15 на цементно-известковом растворе М 25.
Перегородки толщиной 120 мм запроектированы из эффективного керамического кирпича КРПУ-75, F 15 по СТБ 1228-2000 на цементно-известковом растворе М 25.
В проекте под здание приняты фундаменты свайного типа под колонны и цокольных балок толщиной 250мм под наружные стены, под диафрагмы жесткости предусмотрено устройство монолитных ленточных фундаментов толщиной 300 мм, под стены входного тамбура запроектировано устройство сборного ленточного фундамента.
Колонны в здании принимаются железобетонные по серии Б1.020.1-7 высотой на этаж.
По периметру здания запроектирована асфальтобетонная отмостка толщиной 200 мм и шириной 1000 мм по грунту.
Оконные проемы заполняются окнами по СТБ 939-93
Дверные проемы заполняются дверьми по ГОСТ 1138-98. Дверные проемы перекрываются железобетонными перемычками по серии 1038.1-1 в.1
Для заделки стыков при монтаже оконных и дверных коробок применяется полиуретановая монтажная пена.
Перекрытие этажей выполняется из многопустотных ж/б плит по серии Б1.020.1-7, а над санитарными узлами и в местах прокладки трубопроводов из ребристых ж/б плит по серии Б1.020.1-7.
Лестничные марши приняты по серии 1.0501-2 в 1.
Диафрагмы жёсткости применяются с вентиляционными каналами толщиной 260мм по серии 1.034.1-1, а также капитальные диафрагмы жёсткости толщиной 160мм по серии Б1.020.1-7.
В проекте принята плоская крыша с уклонами от 0.015 до 0.044 в сторону водосточной трубы.
